RT9125 高效率 I²C 输入立体声音频功率放大器

Richtek RT9125 立体声音频功率放大器提供超过 94% 的电源效率，并且无需散热器

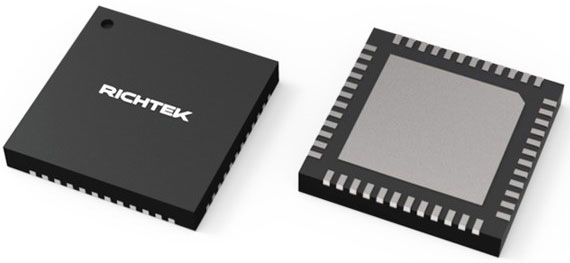

Richtek RT9125 立体声音频功率放大器图片Richtek RT9125 高效率 I²C 输入立体声音频功率放大器能够为 8 Ω BTL 扬声器负载提供 2 x 30 W 功率。它可以提供超过 94% 的电源效率，并且无需散热器。内置保护电路可提供过温保护 (OTP)、过流保护 (OCP)、过压保护 (OVP)、直流保护 (DCP) 和欠压保护 (UVP) 并报告错误状态。RT9125 是一个 I²C 器件，可从外部源接收所有时钟。一个完全可编程的数据路径可将这些通道连接至内部扬声器驱动器。RT9125 具备三频段 DRC 和灵活的多频段双二阶滤波器，用于防削波、功率限制和扬声器均衡。建议结温范围为 -40°C 至 +150°C，环境温度范围为 -40°C 至 +85°C。

EVB_RT9125N-A 评估板设计为用于评估 RT9125 音频功率放大器的性能和特性的综合工具包。该评估板简化了测试 RT9125 并将其集成到音频应用中的流程，确保其功能得到充分利用。

特性
  • 灵活的电源范围：
    • PVDD 从 4.5 V 至 26.4 V
    • DVDD 和 I/O，1.8 V 或 3.3 V
  • 支持多种音频格式：
    • 位分辨率高达 32 位
    • 支持高达 32 位的 TDM
    • 采样频率为 8 kHz 至 96 kHz
  • 出色的音频表现：
    • 24 V 下为 8 Ω BTL 提供 2 x 30 W
    • 信噪比 ≥110 dB
    • 效率 ≥94%
  • D 类功率放大器
  • 内置可编程 DSP 功能：
    • 36 个可编程双二阶滤波器用于扬声器均衡
    • DRC 滤波器的可编程系数并支持多压缩比
    • 可编程 256 抽头 FIR
  • 卓越的自我保护能力：
    • UVLO、OVP、OCP、热折返、OTP 和 DCP
    • 内置隔直滤波器
  • 无滤波器应用
  • VQFN-48L 耐热增强型封装
应用
  • 液晶电视
  • 监视器
  • 家庭音响系统
  • 娱乐设备
  • 电子音乐设备

RT9125 High-Efficiency I²C Input Stereo Audio Power Amplifier

图片制造商零件编号描述可供货数量价格查看详情
30W STEREO IND-LESS DIGITAL AUDIRT9125N-A30W STEREO IND-LESS DIGITAL AUDI2246 - 立即发货
1 : ¥27.37
剪切带（CT）
2500 : ¥8.27
卷带（TR）
1 : ¥27.37
Digi-Reel® 得捷定制卷带
查看详情

EVB_RT9125N-A Evaluation Board

图片制造商零件编号描述可供货数量价格查看详情
EVAL BOARD FOR RT9125EVB_RT9125N-AEVAL BOARD FOR RT91255 - 立即发货
1 : ¥578.14
盒
查看详情
发布日期： 2025-03-17
