用于结果线性化处理的传感器信号调节器
在 Renesas 的这个解决方案中,工作负载在传感器信号调节器中完成,以允许几乎 100% 的 MCU 用于应用程序

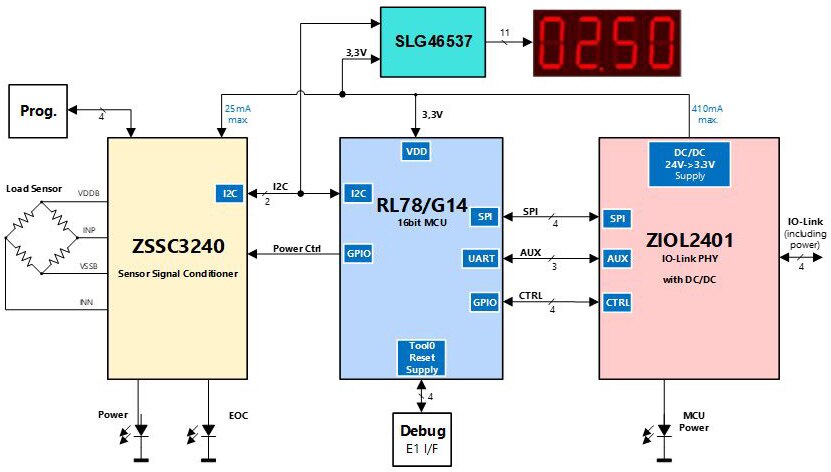

Renesas 的传感器信号调节器 (SSC) 是致胜组合参考设计,用于对传感器元件进行线性化处理。在秤量具,使用的传感器元件是非线性的;因此,需要对其进行线性化处理。在此解决方案中,工作负载在传感器信号调节器中完成,以允许微控制器 (MCU) 几乎 100% 用于处理客户应用。
特性
- 所有预处理均由信号调节器完成,MCU 无负载
- MCU 侧微小的软件封装可实现精确的量具功能
- 减少 BOM,更小的 PCB
- IO-Link PHY 为整个应用程序提供动力
- 通过 GreenPAK™ 系列经济高效的 NVM 可编程器件,轻松实现七段 LED
- ZIOL2401 IO-link 线路驱动器
- 具有集成 DC/DC 转换器的双通道 IO-Link HV 线路驱动器
- 为 MCU 减负,以便 MCU 能全用于用户应用
- RL78/G14 微控制器
- 用于电机控制和计量的低功耗、高性能、通用工业级微控制器
- SLG46537 可编程混合信号器件
- 具有异步状态机的可编程混合信号矩阵
- ZSSC3240 SSC
- 具有模拟和数字输出的高端 24 位 SSC
应用
- 工业秤
- 销售点 (POS) 系统
- 零售秤
ZIOL2401 IO-Link Line Driver
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|
![]() | ![]() | ZIOL2401BI1W | IC LINE DRVR/LEV SHFTR 2/2 24QFN | 0 - 立即发货 |
1 : ¥62.52
剪切带(CT)
1800 : ¥36.32
卷带(TR)
1 : ¥62.52
Digi-Reel® 得捷定制卷带
| 查看详情 |
RL78/G14 Microcontroller
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|
![]() | ![]() | R5F104BEAFP#30 | IC MCU 16BIT 64KB FLASH 32LQFP | 7677 - 立即发货 |
1 : ¥17.28
托盘
| 查看详情 |
ZSSC3240 Sensor Signal Conditioner (SSC)
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|
![]() | ![]() | ZSSC3240CI3W | RESISTIVE SENSOR SIGNAL CONDITIO | 3600 - 立即发货 |
1 : ¥53.34
剪切带(CT)
1800 : ¥20.88
卷带(TR)
1 : ¥53.34
Digi-Reel® 得捷定制卷带
| 查看详情 |
发布日期: 2021-09-29
