QPF4559 5 GHz Wi-Fi® 7 高功率前端模块

Qorvo QPF4559 模块将 5 GHz 功率放大器、单刀双掷开关 (SP2T) 和可旁路低噪声放大器 (LNA) 集成到单个器件中

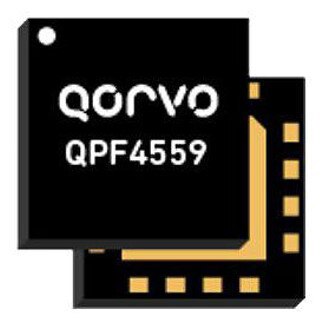

Qorvo QPF4559 5 GHz Wi-Fi® 7 高功率前端模块图片Qorvo QPF4559 集成前端模块 (FEM) 专为 Wi-Fi 7 (802.11be) 系统设计。紧凑的外形和集成的匹配最大限度地减少了应用中的布局面积。

性能重点在于优化 5 V 电源电压的功率放大器 (PA)，以节省功耗，同时保持最高的线性输出功率和前沿吞吐量。这是在很宽的带宽内完成的，使得可以在 UNII1-4（5.1 GHz 至 5.9 GHz）的所有通道中进行操作。其中包括针对 2 次和 3次谐波的集成芯片级滤波以及针对 DBDC 操作的 2.4 GHz 抑制。提供具有射频输出的耦合器和宽范围、恒定斜率电压对数功率检测器，以供应用反馈。

Qorvo QPF4559 将 5 GHz PA、SP2T 开关和可旁路 LNA 集成到单个器件中。

特性
  • POUT = +18 dBm MCS13 EHT80 -47dB 动态 EVM
  • POUT = +20 dBm MCS11 HE80 -43 dB 动态 EVM
  • POUT = +24 dBm MCS9 VHT80 -35 dB 动态 EVM
  • P OUT = +27 dBm MCS0 HT20 频谱模板合规性
  • 针对 5 V 工作电压进行了优化
  • 32 dB 发射增益
  • 1.6 dB 噪声系数
  • 16 dB Rx 增益和 7 dB 旁路损耗
  • 集成射频耦合器
  • 集成直流对数功率检测器
应用
  • 接入点
  • 无线路由器
  • 家庭网关
  • 客户端设备
  • 物联网 (IoT)

QPF4559 5 GHz Wi-Fi® 7 High-Power Front End Module

图片制造商零件编号描述可供货数量价格查看详情
5GHZ WI-FI 7 HIGH POWER FRONT ENQPF4559SR5GHZ WI-FI 7 HIGH POWER FRONT EN515 - 立即发货
1 : ¥33.71
剪切带（CT）
100 : ¥31.01
卷带（TR）
1 : ¥33.71
Digi-Reel® 得捷定制卷带
查看详情
5GHZ WI-FI 7 HIGH POWER FRONT ENQPF4559TR135GHZ WI-FI 7 HIGH POWER FRONT EN0 - 立即发货
5000 : ¥15.12
卷带（TR）
查看详情
5GHZ WI-FI 7 HIGH POWER FRONT ENQPF4559SB5GHZ WI-FI 7 HIGH POWER FRONT EN0 - 立即发货See Page for Pricing查看详情
EVB FOR 5GHZ WI-FI 7 HIGH POWERQPF4559EVBEVB FOR 5GHZ WI-FI 7 HIGH POWER2 - 立即发货
1 : ¥1,604.53
散装
查看详情
发布日期： 2025-02-11
