PE46130 单片相位和幅值控制器 - Doherty

pSemi 的 PE46130 单片相位和幅值控制器采用 90° 分相器

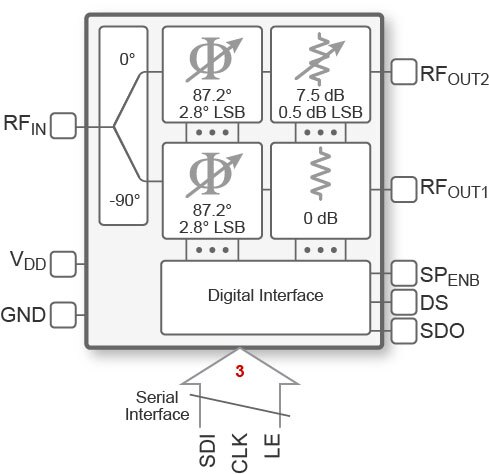

Peregrine 的 PE46130 单片相位和幅值控制器图片pSemi 的 PE46130 是一款 HaRP™ 技术增强型单片相位与幅值控制器 (MPAC-Doherty)，专用于精确控制两个独立射频路径的相位和幅值。该器件对系统性能进行了优化并减少了发射器制造成本，这种发射器采用对称或非对称功率放大器设计，以便高效地处理较大峰均比的信号。此单片 RFIC 集成了一个 90° 射频分相器、多个数字式移相器、一个数字式步进衰减器以及一个低电压 CMOS 串行接口。该器件的相位范围为 87.2°（步长值 2.8°）、衰减范围为 7.5 dB（步长 0.5 dB），同时在 2.3 GHz 至 2.7 GHz 范围内具有出色的相位和幅值精确度。

查看大图

特性
  • 高功率处理能力、出色的线性度
    • P0.1 dB：+35 dBm
    • 输入 IP3：+70 dBm
  • 4 位数字步进衰减器：范围 7.5 dB、分辨率 0.5 dB
  • 5 位数字式移相器：范围 87.2°、分辨率 2.8°
  • 3 位插损稳定器 (ILS)
    • 范围 0.35 dB，分辨率 0.05 dB
  • 90° 分相器
  • 封装：32 引脚 6 mm x 6 mm x 0.85 mm QFN
应用
  • 无线基础设施
    • 大型蜂窝基站
    • 小型蜂窝基站（micro 和 pico）
    • 分布式天线系统 (DAS)
  • 高精度移相器
  • 双极化天线对准
  • 模拟线性化技术

PE46130 Controller

图片制造商零件编号描述射频类型辅助属性可供货数量价格查看详情
IC RF MPAC 2.3-2.7GHZ 32QFNPE46130A-XIC RF MPAC 2.3-2.7GHZ 32QFN--0 - 立即发货
1 : ¥203.02
剪切带（CT）
500 : ¥141.83
卷带（TR）
1 : ¥203.02
Digi-Reel® 得捷定制卷带
查看详情

PE46130 Evaluation Kit

图片制造商零件编号描述内含物天线类型可供货数量价格查看详情
EVALUATION BOARD FOR PE46130EK46130-02EVALUATION BOARD FOR PE46130板-0 - 立即发货
1 : ¥3,847.33
盒
查看详情
发布日期： 2016-08-18
