超可靠 MCU 开发平台

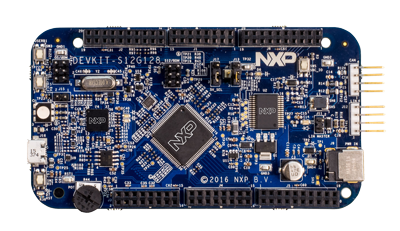

DEVKIT-S12G128：适用于 S12G128 MCU 评估的开发板

DEVKIT-S12G128 是一款低成本的开发套件，该板外形小巧，兼容 Arduino™ R3 UNO 引脚分配，并提供 CAN、LIN 和 SCI 连接及 10 位 ADC。

DEVKIT-S12G128 板采用适合汽车和工业通用应用的 S12G128 16 位微控制器。

特性

S12G128 MCU
OSBDM 板载开源编程和调试工具
USB 转串行接口
RGB LED
ADC 电位计
支持 CAN 和 LIN 连接器
电源 LED 指示灯

注意： 调试和 CAN/LIN 通信需要 12 V (1 A) 电源，套件中不含该电源

软件和工具： DEVKIT-S12G128 板布局 | DEVKIT-S12G128 原理图

插入板！

获取软件

创建

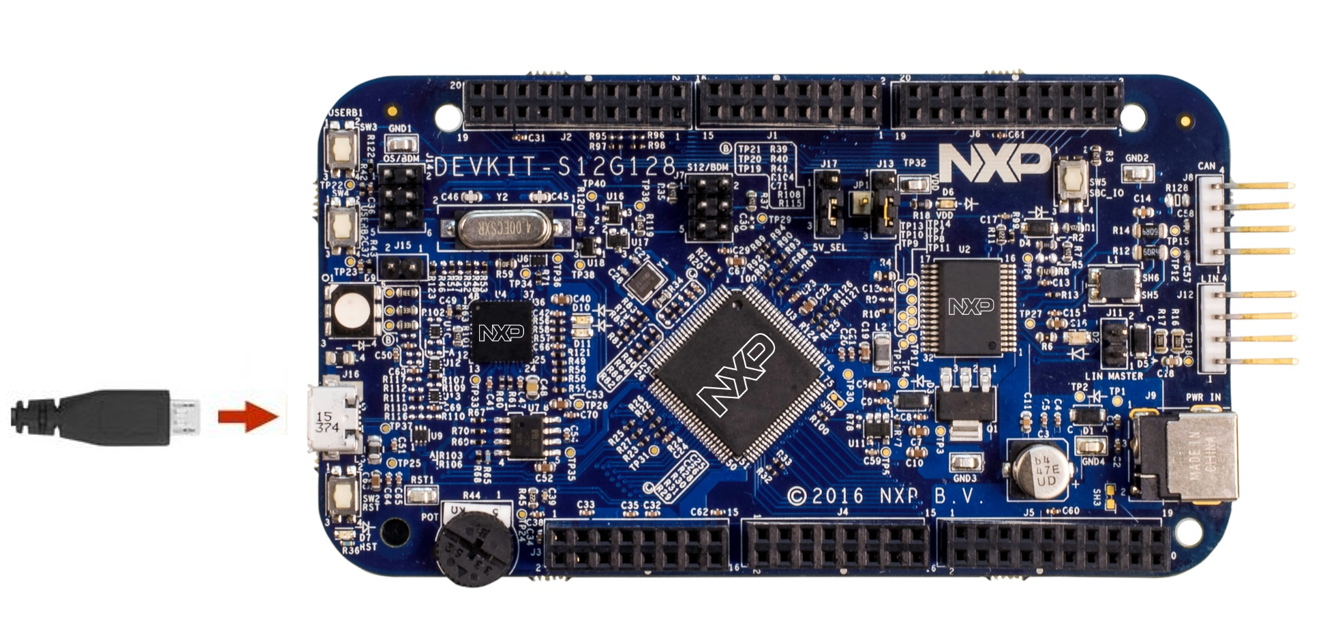

1.1 连接 USB 电缆

1.2 运行开箱即用演示

您的 DEVKIT-S12G128 预装了切换 LED 颜色的简单代码示例。

1.3 查看 DEVKIT-S12G128 快速入门指南 (QSG) 了解安装详细信息

下载 DEVKIT-S12G128 QSG

2.1 利用快速入门套件中的快速入门指南和软件集成指南快速开始设计

下载 DEVKIT-S12G128 快速入门套件

2.2 安装 CodeWarrior v5.1

面向 NXP HCS12 微控制器的 CodeWarrior Development Studio 使您能够快速、轻松地构建和部署 HCS12 或 HCS12X/XGATE 系统。

2.3 PC 配置

将 DEVKIT-S12G128 连接到 PC 后，便会开始安装开发板的驱动程序；安装完成前不要将其拔掉，请耐心等待。

3.1 在 CodeWarrior v5.1 中创建一个新项目

按照步骤在您的工作区中创建一个新项目并加载目标器件的配置

3.2 创建、构建并运行应用

花几分钟时间创建一个 hello world 代码，并观看它在 DEVKIT-S12G128 板中的运行。查看此视频中的详细信息，并在几分钟后闪存您的开发板。

3.3 构建、下载、运行

3.4 成功！

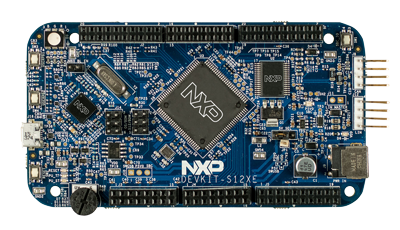

DEVKIT-S12XE：适用于 9S12XEP100 MCU 评估的开发板

DEVKIT-S12XE 是一款低成本开发套件，该板外形小巧，兼容 Arduino™ R3 UNO 引脚分配，并提供 CAN、LIN 和 SCI 连接及 12 位 ADC。

DEVKIT-S12XE 板采用适合汽车和工业通用应用的 9S12XEP100 16 位微控制器。

特性

9S12XEP100 MCU
OSBDM 板载开源编程和调试工具
USB 转串行接口
RGB LED
ADC 电位计
支持 CAN 和 LIN 连接器
电源 LED 指示灯

注意： 调试和 CAN/LIN 通信需要 12 V (1 A) 电源，套件中不含该电源

软件和工具： DEVKIT-S12XE 板布局 | DEVKIT-S12XE 原理图

插入板！

获取软件

创建

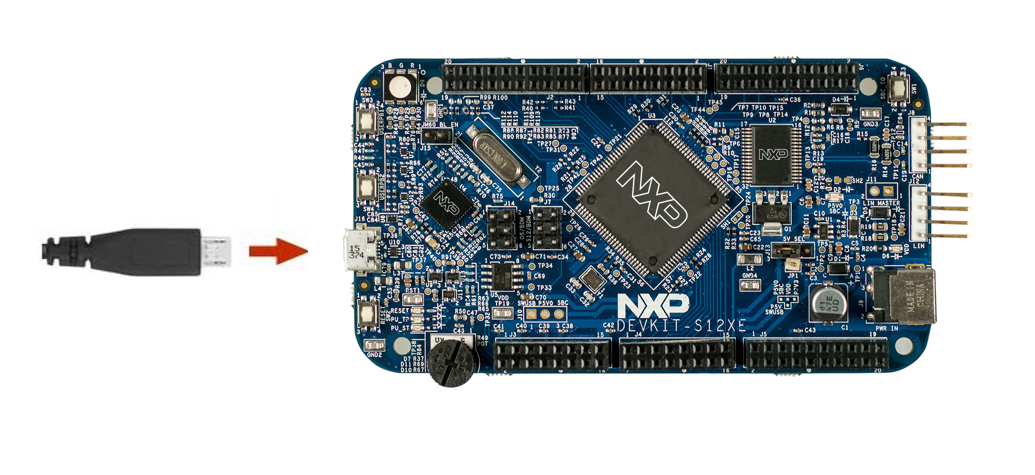

1.1 连接 USB 电缆

1.2 运行开箱即用演示

您的 DEVKIT-S12XE 预装了切换 LED 颜色的简单代码示例。

1.3 查看 DEVKIT-S12XE 快速入门指南 (QSG) 了解安装详细信息

下载 DEVKIT-S12XE QSG

2.1 利用快速入门套件中的快速入门指南和软件集成指南快速开始设计

下载 DEVKIT-S12G128 快速入门套件

2.2 安装 CodeWarrior v5.1

面向 NXP HCS12 微控制器的 CodeWarrior Development Studio 使您能够快速、轻松地构建和部署 HCS12 或 HCS12X/XGATE 系统。

2.3 PC 配置

将 DEVKIT-S12XE 连接到 PC 后，便会开始安装开发板的驱动程序；安装完成前不要将其拔掉，请耐心等待。

2.4 获取 DEVKIT-S12XE 实验示例

下载 DEVKIT-S12XE 实验示例

3.1 在 CodeWarrior v5.1 中创建一个新项目

按照步骤在您的工作区中创建一个新项目并加载目标器件的配置

3.2 创建、构建并运行应用

花几分钟时间创建一个 hello world 代码，并观看它在 DEVKIT-S12G128 板中的运行。查看此视频中的详细信息，并在几分钟后闪存您的开发板。

3.3 构建、下载、运行

3.4 成功！

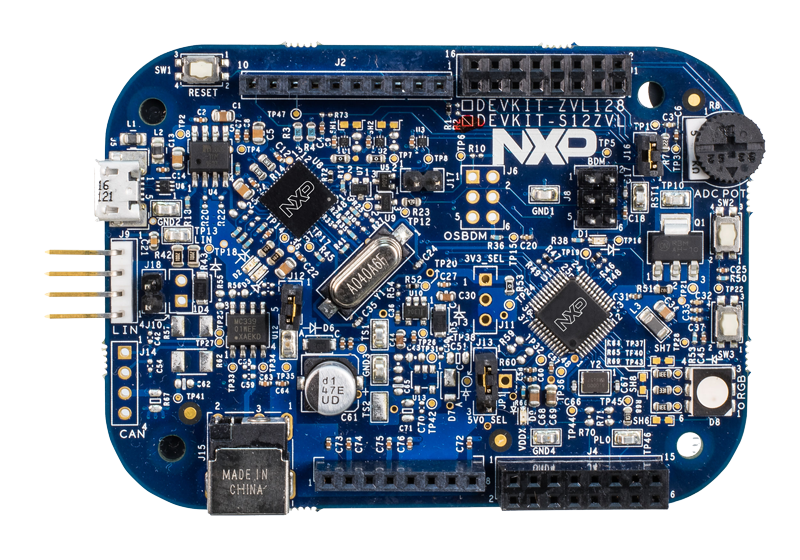

DEVKIT-S12ZVL：适用于 9S12ZVL32 MCU 评估的开发板

DEVKIT-S12ZVL 是一款低成本的开发套件，该板外形小巧，兼容 Arduino™ R3 UNO 引脚分配，并提供 CAN、LIN/SCI 连接及 10 位 ADC。

DEVKIT-S12ZVL 板采用适合汽车和工业应用（如继电器和开关）的 9S12ZVL32 16 位 MagniV 微控制器。

特性

9S12ZVL32 MCU
OSBDM 板载开源编程和调试工具
USB 转串行接口
RGB LED
ADC 电位计
支持 CAN 和 LIN 连接器
电源 LED 指示灯

注意： 调试和 CAN/LIN 通信需要 12 V (1 A) 电源，套件中不含该电源

软件和工具： DEVKIT-S12ZVL 板布局 | DEVKIT-S12ZVL 原理图

插入板！

获取软件

创建

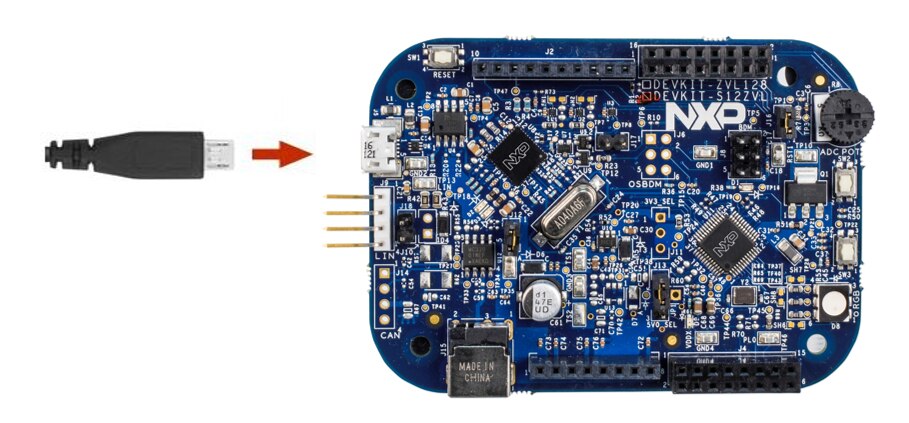

1.1 连接 USB 电缆

1.2 运行开箱即用演示

您的 DEVKIT-S12ZVL 预装了切换 LED 颜色的简单代码示例。

1.3 查看 DEVKIT-S12ZVL 快速入门指南 (QSG) 了解安装详细信息

下载 DEVKIT-S12ZVL QSG

2.1 利用快速入门套件中的快速入门指南和软件集成指南快速开始设计

下载 DEVKIT-S12ZVL 快速入门套件

2.2 安装 CodeWarrior v5.1

面向 NXP HCS12 微控制器的 CodeWarrior Development Studio 使您能够快速、轻松地构建和部署 HCS12 或 HCS12X/XGATE 系统。

2.3 PC 配置

将 DEVKIT-S12ZVL 连接到 PC 后，便会开始安装开发板的驱动程序；安装完成前不要将其拔掉，请耐心等待。

2.4 获取 DEVKIT-S12ZVL 实验示例

下载 DEVKIT-S12ZVL 实验示例

3.1 在 CodeWarrior v5.1 中创建一个新项目

按照步骤在您的工作区中创建一个新项目并加载目标器件的配置

3.2 创建、构建并运行应用

花几分钟时间创建一个 hello world 代码，并观看它在 DEVKIT-S12ZVL 板中的运行。查看此视频中的详细信息，并在几分钟后闪存您的开发板。

3.3 构建、下载、运行

3.4 成功！

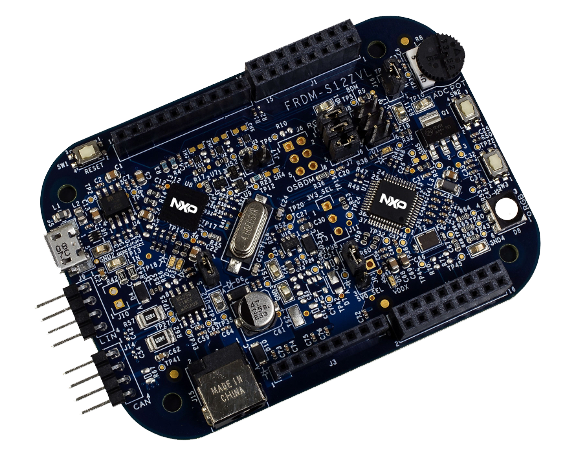

DEVKIT-ZVL128：适用于 S12ZVL128 MCU 评估的开发板

DEVKIT-ZVL128 是一款低成本的开发套件，该板外形小巧，兼容 Arduino™ R3 UNO 引脚分配，易于接入所有 MCU I/O。

DEVKIT-ZVL128 采用具有集成式 S12Z CPU、LIN 物理接口、CAN 接口 [MSCAN]、一个 5 - 3.3 V 内部低压差稳压器（在汽车电池级别工作）和一个高压输入引脚的 S12ZVLA128 16 位汽车级 MCU。

特性

MC9S12ZVLA128 MCU
USB 转串行接口
RGB LED
电源 LED 指示灯
ADC 电位计
LIN 物理层输入/输出连接器
CAN 接口 [MSCAN]

注意： 调试和 CAN/LIN 通信需要 12 V (1 A) 电源，套件中不含该电源

软件和工具： DEVKIT-ZVL128 板布局 | DEVKIT-ZVL128 原理图

插入板！

获取软件

创建

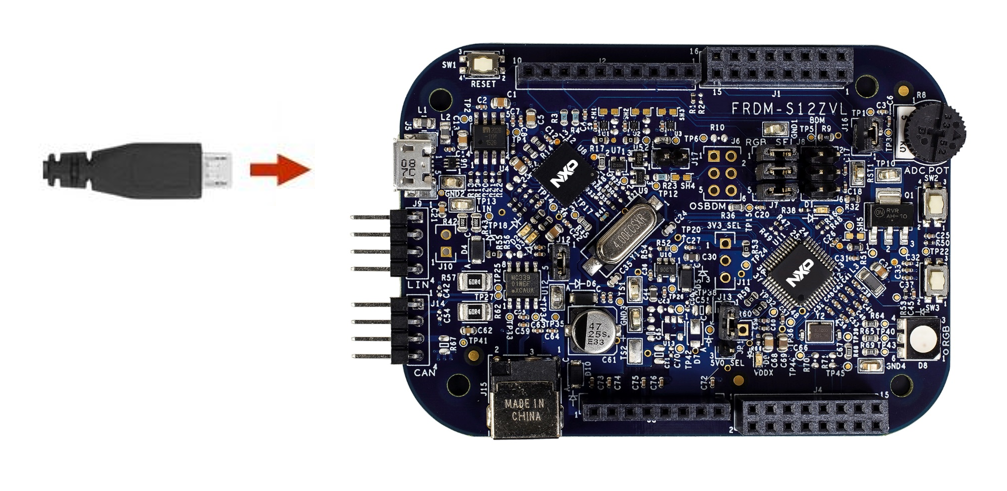

1.1 连接 USB 电缆

1.2 运行开箱即用演示

您的 DEVKIT-ZVL128 预装了切换 LED 颜色的简单代码示例。

1.3 查看 DEVKIT-ZVL128 快速入门指南 (QSG) 了解安装详细信息

下载 DEVKIT-ZVL128 QSG

2.1 利用快速入门套件中的快速入门指南和软件集成指南快速开始设计

下载 DEVKIT-ZVL128 快速入门套件

2.2 安装 CodeWarrior v5.1

面向 NXP HCS12 微控制器的 CodeWarrior Development Studio 使您能够快速、轻松地构建和部署 HCS12 或 HCS12X/XGATE 系统。

2.3 PC 配置

将 DEVKIT-ZVL128 连接到 PC 后，便会开始安装开发板的驱动程序；安装完成前不要将其拔掉，请耐心等待。

下载 DEVKIT-ZVL128 实验示例

3.1 在 CodeWarrior v5.1 中创建一个新项目

按照步骤在您的工作区中创建一个新项目并加载目标器件的配置

3.2 创建、构建并运行应用

花几分钟时间创建一个 hello world 代码，并观看它在 DEVKIT-ZVL128 板中的运行。查看此视频中的详细信息，并在几分钟后闪存您的开发板。

3.3 构建、下载、运行

3.4 成功！

DEVKIT-S12VR64：用于 S12VR64 MCU 评估的开发板

DEVKIT-S12VR 是一款低成本的开发套件，该板外形小巧，兼容 Arduino™ R3 UNO 引脚分配，并提供 LIN 连接和 2 个低压侧及高压侧驱动程序。

DEVKIT-S12VR64 板采用 S12VR64 MagniV 微控制器，非常适合汽车和工业应用中 LIN 总线上空间受限型继电器、致动器和开关。

特性

S12G128 MCU
OSBDM 板载开源编程和调试工具
USB 转串行接口
RGB LED
ADC 电位计
支持 CAN 和 LIN 连接器
电源 LED 指示灯

注意： 调试和 CAN/LIN 通信需要 12 V (1 A) 电源，套件中不含该电源

软件和工具： DEVKIT-S12VR64 板布局 | DEVKIT-S12VR64 原理图

插入板！

获取软件

创建

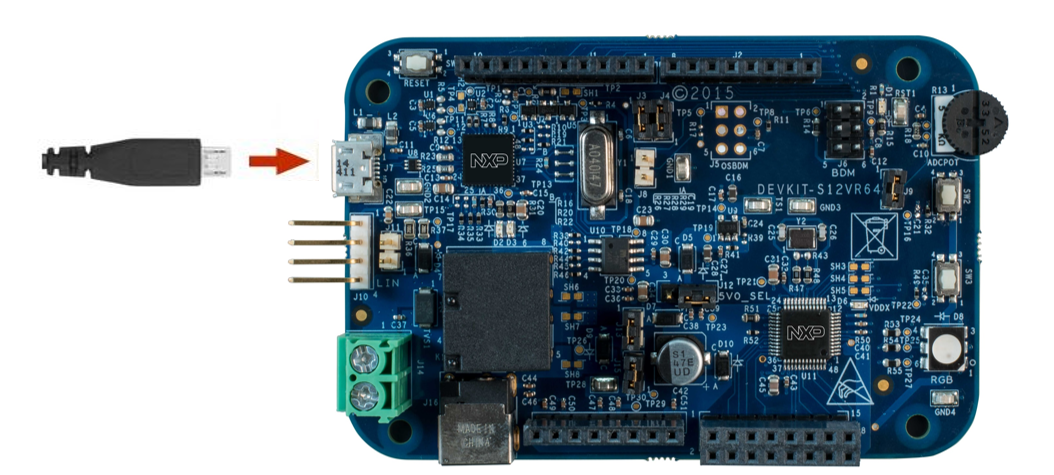

1.1 连接 USB 电缆

1.2 运行开箱即用演示

您的 DEVKIT-S12VR64 预装了切换 LED 颜色的简单代码示例。

1.3 查看 DEVKIT-S12VR64 快速入门指南 (QSG) 了解安装详细信息

下载 DEVKIT-S12VR64 QSG

2.1 利用快速入门套件中的快速入门指南和软件集成指南快速开始设计

下载 DEVKIT-S12VR64 快速入门套件

2.2 安装 CodeWarrior v5.1

面向 NXP HCS12 微控制器的 CodeWarrior Development Studio 使您能够快速、轻松地构建和部署 HCS12 或 HCS12X/XGATE 系统。

2.3 PC 配置

将 DEVKIT-S12VR64 连接到 PC 后，便会开始安装开发板的驱动程序；安装完成前不要将其拔掉，请耐心等待。

下载 DEVKIT-S12ZVL 实验示例

3.1 在 CodeWarrior v5.1 中创建一个新项目

按照步骤在您的工作区中创建一个新项目并加载目标器件的配置

3.2 创建、构建并运行应用

花几分钟时间创建一个 hello world 代码，并观看它在 DEVKIT-S12VR64 板中的运行。查看此视频中的详细信息，并在几分钟后闪存您的开发板。

3.3 构建、下载、运行

3.4 成功！

DEVKIT-S12ZVC：适用于 9S12ZVCA192 MCU 评估的开发板

DEVKIT-S12ZVC 板采用适合高温汽车和工业 CAN 节点应用（如继电器、致动器和开关）的 9S12ZVCA192 MagniV 微控制器。 S12ZVC 系列具有一个 S12Z 内核、高达 192 KB 闪存的可扩展存储器、 CAN 集成物理层、5 至 12 V 集成稳压器、ADC、DAC、ACMP、2 个 SPI 和 SCI/LIN 及 1 个 IIC，采用 48 和 64 LQFP 封装，并支持 -40 至 150 °C 温度范围。

DEVKIT-S12ZVC 是一款低成本的开发套件，该板外形小巧，兼容 Arduino™ R3 UNO 引脚分配，并提供 CAN、LIN/SCI 连接。它具有使用 DEVKIT-COMM 板的扩展选项。该开发套件采用 12 V 电源、USB 供电型 OpenBDM 调试、电位计、双按钮和 RGB LED。

特性

S12ZVCA192 MCU
OSBDM 板载开源编程和调试工具
集成式 CAN 物理层
用于 3.5 - 20V 工作范围的集成式稳压器 (VREG)
16 通道 12 位 ADC
8 位 DAC（数模转换器）
5V 模拟比较器
USB 转串行接口
RGB LED
ADC 电位计
支持 CAN 连接器
电源 LED 指示灯
12V 电源
-40C - 150C 温度

注意： 调试和 CAN/LIN 通信需要 12 V (1 A) 电源，套件中不含该电源

软件和工具： DEVKIT-S12ZVC 板布局 | DEVKIT-S12ZVC 原理图

插入板！

获取软件

创建

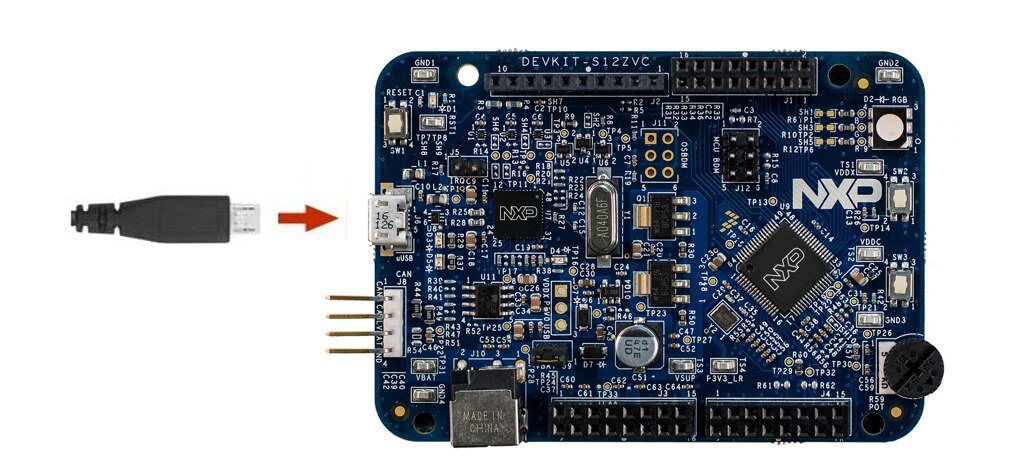

1.1 连接 USB 电缆

1.2 运行开箱即用演示

您的 DEVKIT-S12ZVC 预装了切换 LED 颜色的简单代码示例。

1.3 查看 DEVKIT-S12ZVC 快速入门指南 (QSG) 了解安装详细信息

打开 DEVKIT-S12ZVC QSG

2.1 利用快速入门套件中的快速入门指南和软件集成指南快速开始设计

下载 DEVKIT-S12ZVC 快速入门套件

2.2 安装 CodeWarrior v5.1

面向 NXP HCS12 微控制器的 CodeWarrior Development Studio 使您能够快速、轻松地构建和部署 HCS12 或 HCS12X/XGATE 系统。

2.3 PC 配置

将 DEVKIT-S12ZVC 连接到 PC 后，便会开始安装开发板的驱动程序；安装完成前不要将其拔掉，请耐心等待。

下载 DEVKIT-S12ZVC 实验示例

3.1 在 CodeWarrior v5.1 中创建一个新项目

按照步骤在您的工作区中创建一个新项目并加载目标器件的配置

3.2 创建、构建并运行应用

花几分钟时间创建一个 hello world 代码，并观看它在 DEVKIT-S12ZVC 板中的运行。查看此视频中的详细信息，并在几分钟后闪存您的开发板。

3.3 构建、下载、运行

3.4 成功！

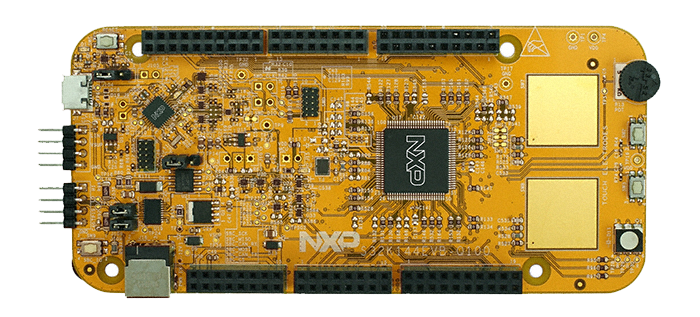

S32K144EVB： S32K144 评估板

S32K144EVB 是一款低成本的评估平台和开发系统，适用于利用 S32K144 MCU 进行快速应用、原型开发和演示。

特性

小尺寸
兼容 Arduino™ UNO 封装，支持“扩展板”的扩展
片载 CAN、LIN、UART/SCI 连接功能
集成了 SBC (UJA1169) 和 LIN (TJA1027) 物理层硬件
轻松接入 MCU I/O 针座引脚，便于原型开发。
电位计、RGB LED、2 个按钮和 2 个触摸板
集成开放式标准串行和调试适配器 (OpenSDA)，支持多个业内标准调试接口
灵活电源选择 – microUSB 或者外部 12 V 电源

软件和工具： S32K144EVB 板布局 | S32K144EVB 原理图

视频： S32K144 评估板入门 | S32 Design Studio for ARM 入门：从示例中创建并调试新项目 | S32 Design Studio for ARM 入门：创建并调试新项目

插入板！

获取软件

创建

1.1 连接 USB 电缆

1.2 运行开箱即用演示

1.3 查看 S32K144EVB 快速入门指南 (QSG) 了解安装详细信息

下载 S32K144EVB QSG

2.1 利用快速入门套件中的快速入门指南和软件集成指南快速开始设计

下载内容包括有助于开始设计的快速入门指南、软件集成指南、原理图和示例。

下载 S32K144EVB 快速入门套件

2.2 安装工具链

NXP 免费赠送一个名为 S32 Design Studio (S32DS) 的工具链。

2.3 安装 FreeMASTER 运行时间调试工具

安装 FreeMaster 工具

2.4 下载基于 FreeMASTER 的 S32144KEVB OOBE

下载 FreeMASTER PC 应用

下载 FreeMASTER 固件

2.5 获取 S32K144EVB 实验示例

下载 S32K144EVB 实验示例

3.1 了解如何在 S32 Design Studio IDE 中创建新项目并加载示例代码，以使用 S32K144EVB 闪烁 LED，以及构建和调试项目。

3.2 了解如何使用 Processor Expert 和 SDK 在 S32 Design Studio 中创建新项目，以使用 S32K144EVB 闪烁 LED，以及构建和调试项目。

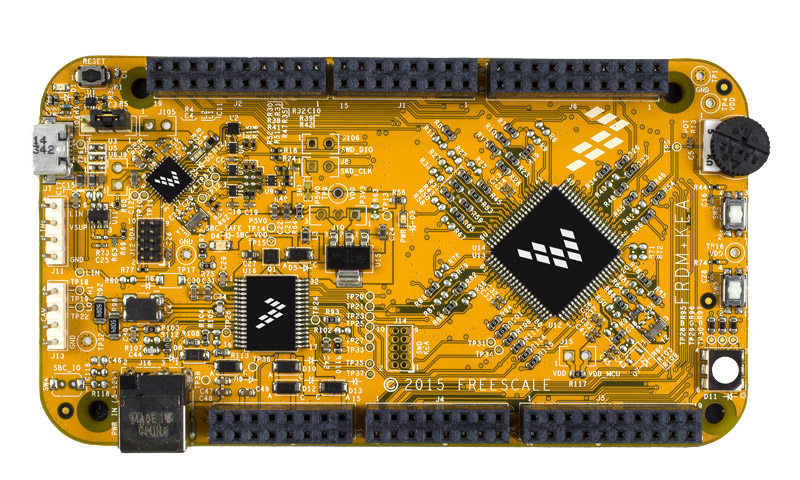

FRDM-KEAZ128：适用于超可靠 Kinetis® EA 系列 MCU 的 NXP® Freedom 开发平台

FRDM-KEAZ128 Freedom 开发平台是一款小型的高性价比评估和开发系统，适用于利用 Kinetis® KEA 系列的超可靠微控制器 (MCU) 进行快速应用原型开发和演示。

特性

支持 KEAZ128 (5 V) 微控制器
小体积，最大 6 x 4 in.
支持多达 176 个引脚扩展的平台
兼容 Arduino™ UNO 封装，支持“扩展板”的扩展
易于访问 MCU I/O 针座引脚，便于原型开发
片载 CAN、LIN、UART/SCI 和 SPI 连接功能
用于精确电压和模拟测量的电位计
三色 RGB LED
集成开放式标准串行和调试适配器 (OpenSDA)，支持多个业内标准调试接口
电源灵活
- microUSB 或者
- 外部 12 V 电源

软件和工具： DEVKIT-MPC5744P 原理图

视频： FRDM-KEA 开发板入门 | 为 FRDM-KEA 创建应用

插入板！

获取软件

创建

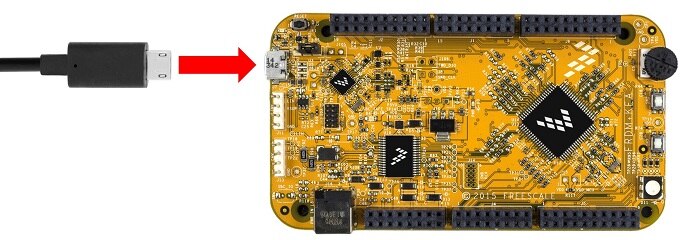

1.1 连接 USB 电缆

1.2 运行开箱即用演示

您的 FRDM-KEA 预装了两个代码示例项目。第一个示例演示板载电位计与闪烁的 LED 之间的交互性。当电位计转动时，LED 闪烁速度随之加快，然后切换颜色。通过按下使用 ADC 和电位计来调暗和调高 LED 亮度的用户按钮可以选择第二个演示。

1.3 查看 FRDM-KEA 快速入门指南 (QSG) 了解安装详细信息

下载 FRDM-KEA QSG

2.1 利用快速入门套件中的快速入门指南和软件集成指南快速开始设计

下载内容包括有助于开始设计的快速入门指南、软件集成指南、原理图和示例。

下载 FRDM-KEA 快速入门套件

2.2 安装工具链

NXP 免费赠送一个名为 S32 Design Studio (S32DS) 的工具链。

获取 Kinetis Design Studio

2.3 PC 配置

许多示例应用都通过 MCU UART 输出数据，因此您将需要确保安装了开发板虚拟 COM 端口的驱动程序。当您将开发板插入 PC 时，应该会自动安装该驱动程序。

下载驱动程序

安装串口驱动程序后，运行您最中意的终端应用以查看 MCU UART 的串行输出。将终端配置为 115200 波特率、8 个数据位、无奇偶校验和 1 个停止位。要确定 FRDM-KEA 虚拟 COM 端口的端口号，请打开设备管理器并在“端口”组下面进行查看。

了解如何在 S32 Design Studio 中创建新项目，以及通过运行简单示例代码来创建自己的代码的相关基础知识。

3.1 在 S32 Design Studio 中创建一个新项目

按照步骤在您的工作区中创建一个新项目并加载目标器件的配置。

3.2 创建、构建并运行应用

花几分钟时间创建一个 hello world 代码，并观看它在 FRDM-KEA 板中的运行。查看此视频中的详细信息，并在几分钟后闪存您的开发板。

3.3 成功！

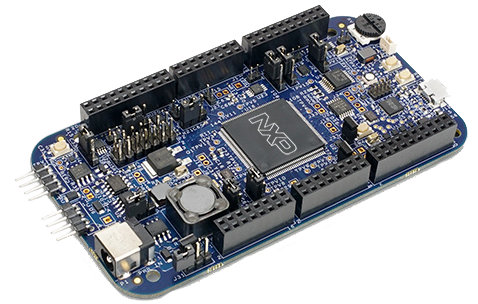

DEVKIT-MPC5744P：用于 MPC5744P 的开发板

DEVKIT-MPC5744P 采用基于 Power Architecture® 技术的 32 位汽车级微控制器 MPC5744P。 MPC5744P 适合汽车/工业功能安全和电机控制应用。它提供两个 e200z4 锁步内核、电机控制、安全和通信接口，可实现完整的安全/机箱解决方案。

DEVKIT-MPC5744P 是一款用于 MPC5744P 的开发工具，易于接入超过 100 个 GPIO 以及接入板载 CAN、LIN、FlexRay 等。该板外形尺寸标准并且兼容 Arduino 引脚布局，因此可提供广泛的扩展选择。该开发板可以使用外部电源或直接通过 USB 供电。

特性

MPC5744P 采用 144 引脚 LQFP 封装
使用板载 OpenSDA 电路进行调试
USB 转串行接口
1 个 RGB LED
电源 LED 指示灯
1 个 ADC 电位计，2 个按钮
支持 LIN、CAN、FlexRay、UART 连接器

注意： 开发板可以通过 USB 供电，但 12 V 电源不包含在该套件中，且它是进行 CAN/LIN 通信所必需的

软件和工具： DEVKIT-MPC5744P 原理图

下载 DEVKIT-MPC5744P 快速入门套件

插入板！

获取软件

创建

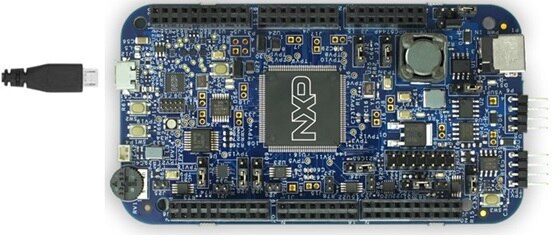

1.1 连接 USB 电缆

1.2 运行开箱即用演示

您的 DEVKIT-MPC5744P 预装了一个演示。 EVB 使用电位计 RV1 中的 ADC 结果来控制 RGB LED。当您转动 RV1 时，将开启不同的 LED 组合。

1.3 查看 DEVKIT-MPC5744P 快速入门指南 (QSG) 了解安装详细信息

下载 DEVKIT-MPC5744P QSG

2.1 利用快速入门套件中的快速入门指南和软件集成指南快速开始设计

下载内容包括有助于开始设计的快速入门指南、软件集成指南、原理图和示例。

2.2 安装工具链

NXP 免费赠送一个名为 S32 Design Studio (S32DS) 的工具链。

2.3 PC 配置

一些示例应用通过 MCU UART 输出数据，因此您将需要确保安装了开发板的虚拟 COM 端口的驱动程序。在运行驱动程序安装程序之前，必须将开发板插入 PC。

下载驱动程序

安装串口驱动程序后，运行您最中意的终端应用以查看 MCU UART 的串行输出。将终端配置为 19200 波特率、8 个数据位、无奇偶校验和 1 个停止位。要确定 DEVKIT-MPC5744P 虚拟 COM 端口的端口号，请打开设备管理器并在“端口”组下面进行查看。

了解如何在 S32 Design Studio IDE for Power Architecture 中创建新项目，以及通过运行简单示例代码来创建自己的代码的相关基础知识。

3.1 创建、构建并调试应用

快速入门套件中的软件集成指南 (SWIG) 提供了有关如何创建、构建并调试项目的简单逐步说明。或者，您也可以通过以下链接下载 SWIG。

软件集成指南

3.2 探索示例代码

为方便客户，我们将示例代码集成到 S32 Design Studio for Power Architecture 中。或者，也可以在快速入门套件中找到它们。同样，软件集成指南 (SWIG) 提供了有关“如何使用”的逐步说明。

3.3 成功！

DEVKIT-MPC5748G：用于 MPC5748G 的开发板

DEVKIT-MPC5748G 是一款用于 MPC5748G MCU 的开发工具，易于接入超过 100 个 MCU GPIO 以及接入板载以太网、CAN、LIN、USB 等。与 Arduino™ 引脚布局兼容的标准外形尺寸提供了广泛的扩展板选项。

DEVKIT-MPC5748G 采用基于 Power Architecture® 技术的 32 位汽车级 MCU MPC5748G。 MPC5748G 可以满足功能安全、安防和工业/汽车网关应用的需求。

特性

MPC5748G 采用 176 引脚 LQFP 封装
使用板载 OpenSDA 电路进行调试
USB 转串行接口
8 个 LED
电源 LED 指示灯
ADC 电位计，2 个按钮
支持以太网、USB、Flexray、CAN 和 LIN 连接器

注意： 开发板可以通过 USB 供电，但 12 V 电源不包含在该套件中，且它是进行 CAN/LIN 通信所必需的

软件和工具： DEVKIT-MPC5748G 板布局 | DEVKIT-MPC5748G 原理图

下载 DEVKIT-MPC5748G 快速入门套件

视频： DEVKIT-MPC5748G 开发板入门 | 使用 DEVKIT-MPC5748G 和 S32 Design Studio IDE 创建一个简单项目

插入板！

获取软件

创建

1.1 连接 USB 电缆

1.2 运行开箱即用演示

将 2-3 针设置为跳线 J11。这将通过 USB 端口为开发板供电。
您的 DEVKIT-MPC5748G 预装了一个演示。该演示以两种不同的模式闪烁用户 LED。使用用户按钮 (SW2) 更改模式。调整电位计以更改闪烁速度。

1.3 查看 DEVKIT-MPC5748G 快速入门指南 (QSG) 了解安装详细信息

下载 DEVKIT-MPC5748G QSG

2.1 利用快速入门套件中的快速入门指南和软件集成指南快速开始设计

2.2 安装工具链

NXP 免费赠送一个名为 S32 Design Studio (S32DS) 的工具链。

2.3 PC 配置

下载驱动程序

安装串口驱动程序后，运行您最中意的终端应用以查看 MCU UART 的串行输出。将终端配置为 57600 波特率、8 个数据位、无奇偶校验和 1 个停止位。要确定 DEVKIT-MPC5748G 虚拟 COM 端口的端口号，请打开设备管理器并在“端口”组下面进行查看。

获取 DEVKT-MPC5748G 实验示例

了解如何在 S32 Design Studio IDE for Power Architecture 中创建新项目，以及通过运行简单示例代码来创建自己的代码的相关基础知识。

3.1 创建、构建并调试应用

快速入门套件中的软件集成指南 (SWIG) 提供了有关如何创建、构建并调试项目的简单逐步说明。或者，您也可以通过以下链接下载 SWIG。

软件集成指南

3.2 探索示例代码

3.3 成功！

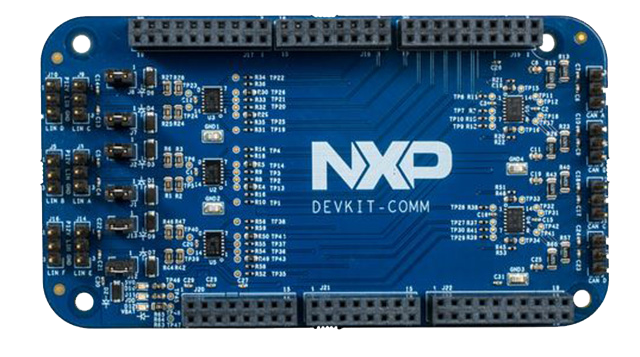

DEVKIT-COMM：用于 CAN/LIN 通信扩展的开发板适配器

DEVKIT-COMM 是一款硬件插件适配器板，当插入现有开发套件时，可支持多达 4 个额外的 CAN 和 6 个额外的 LIN/SCI 连接。

特性

支持 4 个 CAN 连接器
支持 6 个 LIN 连接器
电源 LED 指示灯
支持 -40C - 125C 温度范围

注意： 调试和 CAN/LIN 通信需要 12 V (1 A) 电源，套件中不含该电源

软件和工具： DEVKIT-COMM 板布局 | DEVKIT-COMM 原理图

下载 DEVKIT-COMM QSG

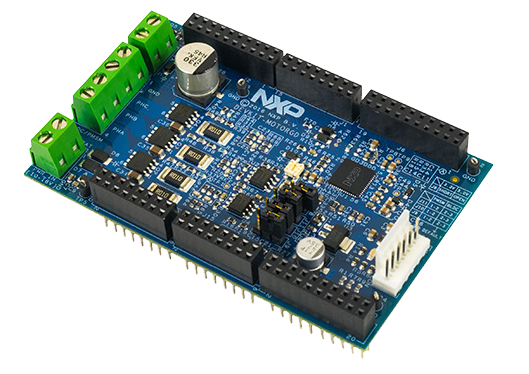

DEVKIT-MOTORGD：适用于 DEVKIT 平台的低成本电机控制解决方案

DEVKIT-MOTORGD 是一款来自 NXP 的适用于 DEVKIT 平台的集成式电机控制扩展板。该产品将 FRDM-GD3000EVB 和 FRDM-PWRSTG 的功能结合在一起，成为一种完整的汽车解决方案。内置霍尔/编码器接口意味着 DEVKIT-MOTORGD 可以同时支持有传感器与无传感器电机控制应用。

DEVKIT-MOTORGD 可以驱动三相 BLDC/PMSM 电机，并提供一个完整的电机控制软件套件。

特性

10-18V 圆柱式连接器
GD3000 MOSFET 栅极驱动器
内置稳压器
支持三相 BLDC/PMSM 电机

输出参数：三相输出、4 极、24V、5.8A

Arduino™ 引脚兼容性
霍尔/编码接口
与 S32K144EVB-Q100 和 DEVKIT-MPC5744P 评估板兼容

插入板！

获取软件

创建

1.1 查看 DEVKIT-MOTORGD 快速入门指南 (QSG) 了解安装详细信息

下载 DEVKIT-MOTORGD QSG

2.1 安装工具链

NXP 免费赠送一个名为 S32 Design Studio (S32DS) 的工具链。
