            PCA9958 24 通道 SPI 串行总线 LED 驱动器

                    NXP LED 驱动器提供 2.7 V 至 5.5 V 的电源电压范围

NXP PCA9958 24 通道 SPI 串行总线图片 NXP PCA9958 是一款 24 通道 SPI 串行总线 63 mA LED 驱动器，电源电压范围为 2.7 V 至 5.5 V。该器件针对 RGBA LED 的调光和闪烁进行了优化。

每个 LED 都有自己的 8 位分辨率固定频率，工作频率为 31.25 kHz，占空比可在 0% 至 100% 之间调节，用于控制亮度。附加的 PWM 控制器具有 122 Hz 的固定频率和 15 Hz 的可调频率，占空比从 0% 到 99.6%，用于调光和闪烁控制。

输出峰值电流可通过 8 位线性 DAC 调节，范围为 250 µA 至 63.75 mA。PCA9958 具有开路和短路检测电路以及热关断保护。该器件具有 10 MHz 的四线 SPI 带宽，可与本地微机通信。

PCA9958HN-ARD Arduino Shield 可轻松与 Arduino EVK 集成，以评估 LED 驱动器的调色、闪烁和调光 LED 功能。图形界面允许用户轻松探索驱动器的不同功能以创建评估系统。

特性

24 通道可编程 LED 驱动器
- 关/开控制
- 8 位可编程
  - LED 亮度
  - 群组和单独调光/闪烁
- 输出延迟可降低 EMI 和浪涌电流
- 24 个恒定电流输出通道可吸收高达 63 mA 的电流，并且在关闭时可承受高达 5.5 V 的电压
高 LED 驱动器可编程性
- 每个通道可以分配给六个等级控制组之一
- 可编程的渐增和/或渐减操作的分级时间和速率
- 可编程步进时间（6 位）从 0.5 ms（最小）到 512 ms（最大）
- 渐增后的保持时间和渐减后的关闭时间可编程（3 位），范围从 0 秒到 6 秒
- 可编程的最终渐增电流和保持电流
- 可编程的亮度电流输出调节，可为线性或指数曲线
HVQFN40 封装
- 采用 HVQFN40 可润湿侧翼封装，适用于 AEC-Q100 汽车应用
- 间距为 0.5 毫米，主体尺寸为 6 毫米 x 6 毫米 x 0.85 毫米，额定工作温度为 -40°C 至 +125°C

输出精度：
- 60 mA 电流时的绝对精度为 ± 7.5%
- 输出电流为 30 mA 时，绝对精度为 ± 9%
- 最大通道间差异为 ± 5%
- 最大设备间差异为 ± 7%
性能稳健
- 闩锁性能超过 100 mA，符合 JESD 78 II 类标准
- ESD 保护超越 JESD 22 标准
  - 2 kV HBM
  - 750 V CDM
- 非 LED 引脚上的 5.5 V 耐压输入
- 内部上电复位

应用

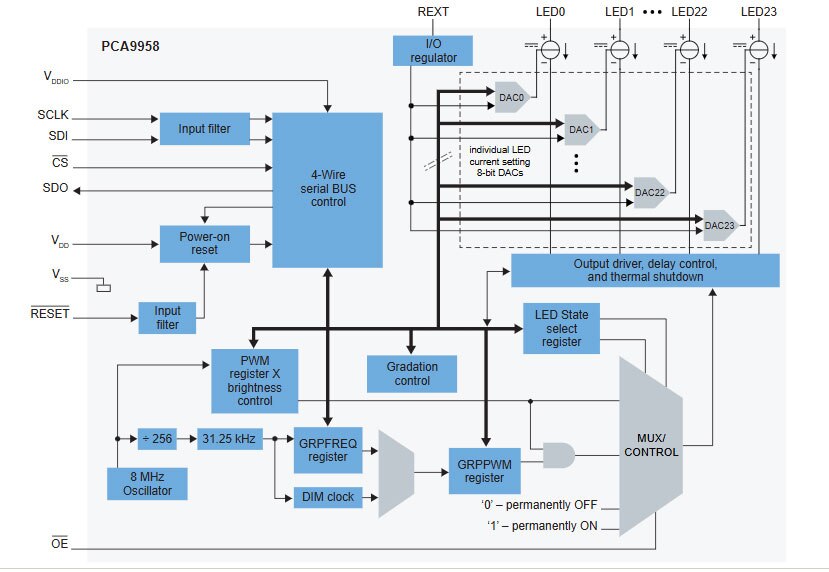

PCA9958 框图

	图片	制造商零件编号	描述	可供货数量	价格	查看详情
		PCA9958HNY	PCA9958HNY	3825 - 立即发货	1 : ¥22.74 剪切带（CT） 4000 : ¥10.84 卷带（TR） 1 : ¥22.74 Digi-Reel® 得捷定制卷带	查看详情
		PCA9958HN/Q900Y	PCA9958HN/Q900Y	4000 - 立即发货	1 : ¥27.70 剪切带（CT） 4000 : ¥13.55 卷带（TR） 1 : ¥27.70 Digi-Reel® 得捷定制卷带	查看详情

	图片	制造商零件编号	描述	可供货数量	价格	查看详情
		PCA9958HN-ARD	PCA9958HN Arduino Shield Board	17 - 立即发货	1 : ¥242.22 盒	查看详情
