NXP Semiconductors

P3A9606JK 双双向 I3C/I2C SPI 转换器

NXP 的 P3A9606JK 自动方向感应可实现传统 I2C 总线/SMBus 应用的双向电压电平转换

NXP 的 P3A9606JK 双路双向 I3C/I2C SPI 转换器图片NXP 的 P3A9606JK 是一款 2 位、双电源转换收发器，具有自动方向感应功能，可为传统开漏 I2C 总线/SMBus 应用，组合开漏和推挽 12.5 MHz I3C 总线应用，或推挽 SPI 应用（带有两个器件）实现双向电压电平转换。

两个 VCC(A) 和 VCC(B) 可以在 0.72 V 和 1.98 V 之间的任何电压下供电，使该器件适用于在任何低压节点（0.8 V、1.2 V 和 1.8 V）之间进行转换。它具有两个 1 位输入输出端口（An 和 Bn），由一个输出使能输入 (OE) 控制。

特性
  • 宽电源电压范围
    • VCC(A)：0.72 V 至 1.98 V 和 VCC(B)：0.72 V 至 1.98 V；VCC(A) ≤ VCC(B)
  • IOFF 电路提供部分省电模式运行
  • 输入接受高达 1.98 V 的电压，并且可承受高达 1.98 V 的过压
  • 为 I3C、I2C 总线、SMBus 和 SPI 设备提供电压电平转换
  • 额定温度范围为 -40°C 至 +85°C 和 -40°C 至 +125°C
  • ESD 保护
    • HBM JESD22-A114F 2 类超过 2000 V
    • CDM JESD22-C101E 超过 1000 V
  • 根据 JESD 78B II 类标准，闩锁性能超过 100 mA
  • 采用 X2SON8 1.35 mm x 1.0 mm x 0.32 mm 封装，0.35 mm 间距

框图和图表

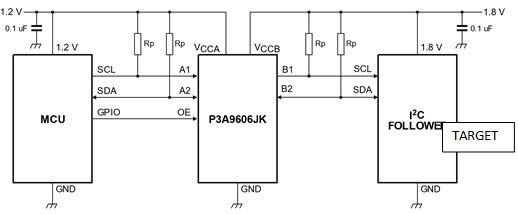

I2C 总线电平转换 - 点击放大
NXP 的 I2C 总线电平转换图
I3C 总线电平转换 - 点击放大
NXP 的 I3C 总线电平转换图

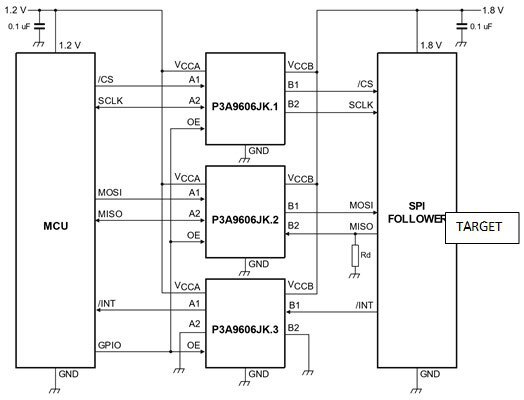

SPI 电平转换 - 点击放大
NXP 的 SPI 电平转换图

P3A9606JK Dual Bidirectional I3C/I2C SPI Translator

图片制造商零件编号描述可供货数量价格查看详情
IC TRANSLTR BIDIRECTIONAL 8X2SONP3A9606JKZIC TRANSLTR BIDIRECTIONAL 8X2SON4017 - 立即发货
1 : ¥6.62
剪切带（CT）
20000 : ¥2.88
卷带（TR）
1 : ¥6.62
Digi-Reel® 得捷定制卷带
查看详情
EVAL BOARD FOR P3A9606P3A9606JK-EVBEVAL BOARD FOR P3A96060 - 立即发货
1 : ¥163.24
散装
查看详情
发布日期： 2022-01-27
