NXP Semiconductors

MC33665A 通用 BMS 通信 TPL 收发器和 CAN 网关

NXP 的 TPL 收发器和 CAN 网关具有多端口 TPL 接口，可减少 BOM 并具有灵活性

NXP 的 MC33665A BMS 通信 TPL 收发器和 CAN 网关图片NXP 的 MC33665A 是一款通用电池管理通信网关和符合汽车标准的 TPL（NXP 专有隔离菊花链协议）收发器，兼容基于 TPL2 的产品（例如 MC33771C 或 MC33772C）和基于 TPL3 的产品（例如 MC33775A）。

MC33665A 将来自不同 TPL 端口的消息路由到标准通信协议。标准通信协议确保与大多数可用微控制器的兼容性。MC33665A 支持的协议有 SPI 和 CAN FD。

特性
  • 支持 SPI 或 CAN (FD) 的 MCU 主机接口
    • SPI：单或双 SPI 模式，数据速率高达 10 Mbit/s
    • CAN (FD)：高达 5 Mbit/s 的数据速率
  • 多端口 TPL 接口可减少 BOM，具有灵活性
    • 四个独立的 TPL 菊花链端口
    • 基于 TPL 消息地址的自动消息路由
    • 最多支持四个 TPL 菊花链和每条链 62 个节点
    • 每个菊花链具有 2 Mbit/s 数据速率、支持电容或电感隔离的两线菊花链，以及回送支持
  • 消息缓冲，为 MCU 卸载
    • 可配置的响应和请求缓冲区
    • 用于数据流控制的状态/握手信号
  • 消息同步，为 MCU 卸载
    • 支持跨所有 TPL 菊花链端口的消息同步
    • 由外部事件触发的消息传输 (SYNC)
    • 消息之间的可编程时间延迟
  • 具有可分配状态和事件的通用输入/输出 (GPIO)
应用
  • 电动汽车
    • 子市场
      • EV/PHEV/HEV
      • 轻型电动车、城市送货车
    • 产品功能
      • BMS 通信网关
    • 顾客
      • 汽车 OEM/Tier 1
      • 电池/电池组制造商
      • BMS 供应商
  • 储能系统
    • 子市场
      • 智能电网 ESS
      • 首页 ESS
    • 产品功能
      • BMS 通信网关
    • 顾客
      • ESS 制造商
      • 电池/电池组制造商
      • BMS 供应商
  • 工业应用
    • 子市场
      • 越野车辆
      • 商用车辆
    • 产品功能
      • BMS 通信网关
    • 顾客
      • OEM/Tier 1
      • 电池/电池组制造商
      • BMS 供应商

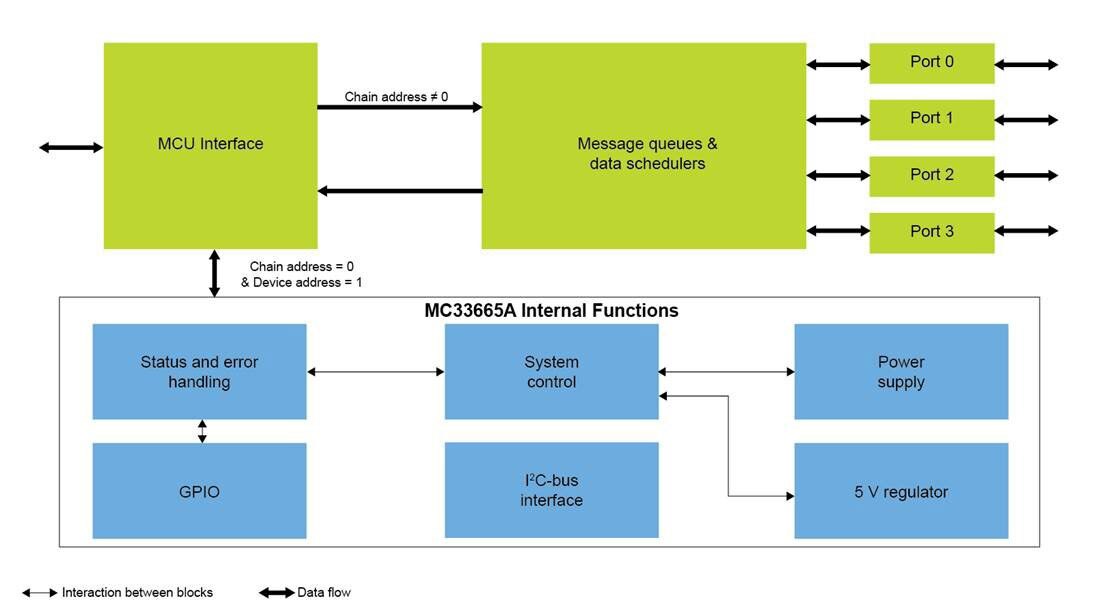

原理图


点击放大

MC33665A General-Purpose BMS Communication TPL Transceiver and CAN Gateways

图片制造商零件编号描述可供货数量价格查看详情
IC BMS TPL TXRX CAN GATEWAYMC33665ATS4AEIC BMS TPL TXRX CAN GATEWAY105 - 立即发货
1 : ¥77.24
托盘
查看详情
IC BMS TPL TXRX CAN GATEWAYMC33665ATF4AEIC BMS TPL TXRX CAN GATEWAY490 - 立即发货
1 : ¥85.76
托盘
查看详情

Development Board

图片制造商零件编号描述可供货数量价格查看详情
EVAL BOARD FOR MC33665AFRDM665CANFDEVBEVAL BOARD FOR MC33665A2 - 立即发货
1 : ¥2,429.13
盒
查看详情
EVAL BOARD FOR MC33665AFRDM665SPIEVBEVAL BOARD FOR MC33665A2 - 立即发货
1 : ¥2,429.13
盒
查看详情
CAN FD CENTRALIZED EVBRD33775ACNCEVBCAN FD CENTRALIZED EVB1 - 立即发货
1 : ¥3,818.27
盒
查看详情
发布日期： 2022-08-02
