NXP 的 i.MX RT 系列跨界 MCU

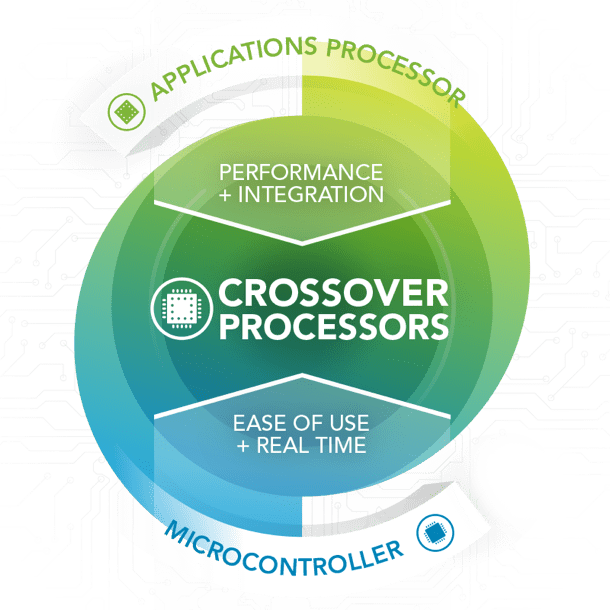

i.MX RT 系列跨界处理器将高性能与实时功能相结合，旨在支持下一代物联网应用。i.MX RT1050 系列是 NXP EdgeVerse™ 边缘计算平台的一部分。i.MX RT 器件基于 Arm® Cortex®-M7 内核，提供两全其美的优势 - 高集成度、高安全性与 MCU 级可用性相平衡，价格实惠。跨界处理能帮助 MCU 客户在保持其当前工具链的情况下，将性能提升到应用处理器级别，从而发现了一个急需的市场新空间——另外，在他们产品设计周期中，可能无需增加时间、成本或 Linux（或其他更高级别的操作系统）软件开发的复杂性。

总体特性

  • 各种高性能 Arm® Cortex®-M 和 DSP 内核，例如 Cadence® Tensilic® HiFi./1284 DMIPS @ 600 MHz
  • 实时、低延迟响应，最大的紧耦合内存 (TCM) 为 512KB
  • 低动态功耗，通过集成的 DC-DC 转换器和高效的电源选通来实现
  • 更大的设计灵活性，具有广泛的外部存储器接口，包括 NAND、eMMC、QuadSPI NOR 闪存和并行 NOR 闪存
  • 全面多媒体平台允许客户设计先进的 GUI 和增强的 HMI
  • 快速简便的原型设计和开发，采用了 NXP FreeRTOS、MCUXpresso SDK 和 IDE、Arm mbed、Zephyr OS，以及提供软件库、在线工具和支持的全球 ARM 生态系统

应用

  • 音频子系统——专业麦克风、吉他踏板
  • 消费产品——智能电器、相机、液晶显示器
  • 家庭和楼宇自动化——HVAC 气候控制、安全、照明控制面板、物联网网关
  • 工业计算设计——EBS、PLC、工厂自动化、测试和测量、M2M、HMI 控制装配线机器人、QR 阅读器、条形码扫描仪
  • 电机控制和功率转换——3D 打印机、热敏打印机、无人驾驶汽车、机器人吸尘器

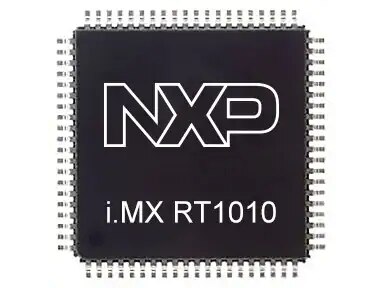

i.MX RT1010

i.MX RT1010

i.MX RT1010 扩展了 i.MX RT 跨界 MCU 系列，提供高性能特性集和低成本 LQFP 封装的丰富集成，进一步简化了客户的电路板设计和布局。

特性

  • 运行频率高达 500 MHz 的 Arm® Cortex-M7
  • 20 ns 的低延迟响应
  • 128KB 紧耦合内存 (TCM)
  • 80LQFP 封装实现真正的两层 PCB 设计
  • 带 DC-DC 的完全集成 PMIC
  • Quad/Octal SPI NOR 闪存接口
  • 带 PHY 的 USB 2.0 HS OTG 接口
  • I2S、S/PDIF 音频接口
  • 通过 FlexIO 灵活连接

开发板：MIMXRT1010-EVK
数据表：i.MX RT1010 消费者数据表 | i.MX RT1010 工业数据表

零件编号 说明 更多详情
MIMXRT1011DAE5A ARM® Cortex®-M7 系列微控制器 IC 32 位 500MHz - 外部程序存储器 80-FQFP (12x12) 更多详情
MIMXRT1011CAE4A ARM® Cortex®-M7 系列微控制器 IC 32 位 400MHz - 外部程序存储器 80-FQFP (12x12) 更多详情

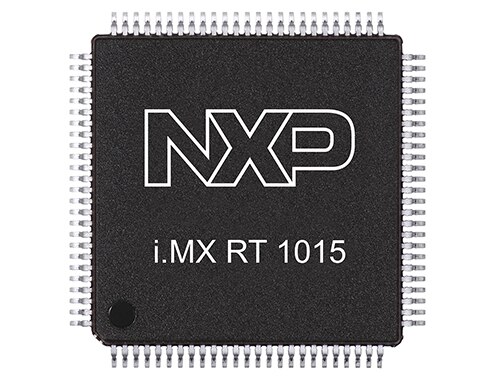

i.MX RT1015

i.MX RT1015

超低成本的 i.MX RT1015 为跨界处理器领域提供了入门级产品。该芯片采用支持 2 层 PCB 的小型 LQFP 封装，针对成本进行了优化。

特性

  • ARM® Cortex®-M7 高达 500 MHz，带有 16 KB/16 KB I/D 缓存
  • 带 PHY 的高速 USB
  • 音频套件：3 x I2 S/SAI, S/PDIF
  • 用于电机控制的 PWM
  • 安防
  • 100 LQFP，14 x 14

开发板：MIMXRT1015-EVK
数据表：i.MX RT1015 工业数据表 | i.MX RT1015 消费者数据表

零件编号 说明 更多详情
MIMXRT1015DAF5A ARM® Cortex®-M7 微处理器 IC - 1 核，32 位 500MHz 100-LQFP (14x14) 更多详情
MIMXRT1015CAF4A ARM® Cortex®-M7 微处理器 IC - 1 核，32 位 400MHz 100-LQFP (14x14) 更多详情

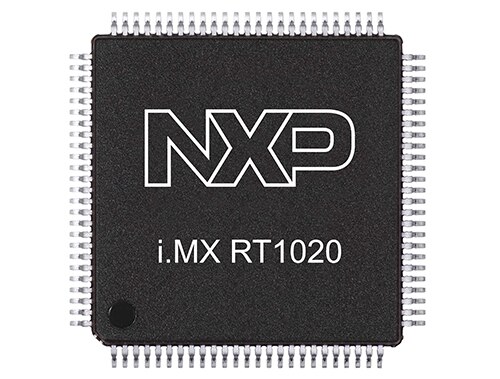

i.MX RT1020

i.MX RT1020

i.MX RT1020 通过在低成本 LQFP 封装中提供高性能特性集扩展了 i.MX RT 跨界处理器系列，进一步简化了客户的电路板设计和布局。i.MX RT1020 在高达 500 MHz 的 Arm® Cortex-M7® 内核上运行。

特性

  • ARM® Cortex®-M7 高达 500 MHz，带有 16 KB/16 KB I/D 缓存
  • 带 PHY 的高速 USB
  • 用于双电机控制的多路 PWM
  • 安全性：动态 FlexSPI 解密、高保证启动、加密功能硬件加速
  • 100 LQFP，14 x 14
  • 144 LQFP，20 x 20

开发板：MIMXRT1020-EVK
数据表：i.MX RT1020 消费者数据表 | i.MX RT1020 工业数据表

零件编号 说明 更多详情
MIMXRT1021DAF5A ARM® Cortex®-M7 微处理器 IC - 1 核，32 位 500MHz 100-LQFP (14x14) 更多详情
MIMXRT1021CAF4A ARM® Cortex®-M7 微处理器 IC - 1 核，32 位 396MHz 100-LQFP (14x14) 更多详情
MIMXRT1021DAG5A ARM® Cortex®-M7 微处理器 IC - 1 核，32 位 500MHz 144-LQFP (20x20) 更多详情
MIMXRT1021CAG4A ARM® Cortex®-M7 微处理器 IC - 1 核，32 位 396MHz 144-LQFP (20x20) 更多详情

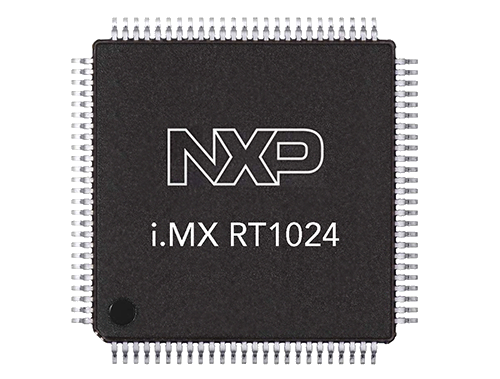

i.MX RT1024

i.MX RT1024

i.MX RT1024 提供小型低成本 LQFP 封装，可简化电路板设计和布局。

特性

  • ARM® Cortex®-M7 高达 500 MHz
  • NAND、eMMC、QuadSPI NOR 闪存和并行 NOR 闪存接口选项
  • 4 MB 片上闪存
  • 用于低成本 PCB 设计的 144LQFP 封装
  • 低至 20 ns 的实时、低延迟响应
  • 24 MHz 的低功耗运行模式

开发板：MIMXRT1024-EVK
数据表：i.MX RT1024 工业数据表 | i.MX RT1024 消费者数据表

零件编号 说明 更多详情
MIMXRT1024DAG5A ARM® Cortex®-M7 - 微控制器 IC 32 位 500MHz 4MB (4M x 8) 闪存 144-LQFP (20x20) 更多详情
MIMXRT1024CAG4A ARM® Cortex®-M7 - 微控制器 IC 32 位 396MHz 4MB (4M x 8) 闪存 144-LQFP (20x20) 更多详情

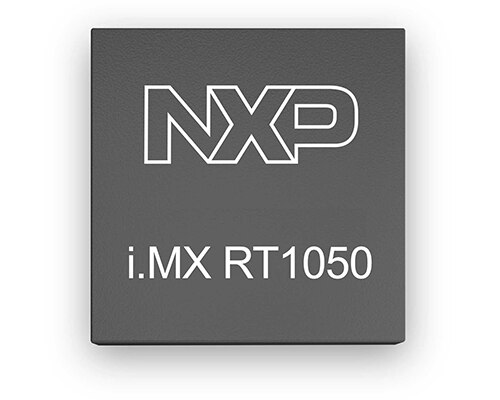

i.MX RT1050

i.MX RT1050

i.MX RT 跨界处理器采用频率高达 600 MHz 的 ARM Cortex-M7 内核，旨在支持下一代物联网应用，以实惠的价格实现高集成度、安全性与 MCU 级可用性的平衡。i.MX RT1050 是 i.MX RT 旗舰产品，可实现性能、功耗、集成度和可用性的完美平衡。

特性

  • 性能最高的 Cortex-M7
  • 3020 CoreMark/1284 DMIPS @ 600 MHz
  • 512 KB 片上 SRAM
  • 用于 GUI 和增强 HMI 的高级多媒体
    • 2D 图形加速引擎 (PXP)
    • 并行相机传感器接口 (CSI)
    • LCD 显示控制器（最高 WXGA 1366x768）
    • 3x I2S 用于高性能、多声道音频
  • 用于 NAND、eMMC、QuadSPI NOR 闪存和并行 NOR 闪存的广泛外部存储器接口选项
  • 适用于 Wi-Fi®、Bluetooth®、Bluetooth Low Energy、ZigBee® 和 Thread™ 的无线连接接口

开发板：IMXRT1050-EVKB
数据表：i.MX RT1050 工业数据表 | i.MX RT1050 消费者数据表

零件编号 说明 更多详情
MIMXRT1052DVL6B ARM® Cortex®-M7 微处理器 IC - 1 核，32 位 600MHz 196-MAPBGA (10x10) 更多详情
MIMXRT1052CVL5B ARM® Cortex®-M7 微处理器 IC - 1 核，32 位 528MHz 196-MAPBGA (10x10) 更多详情
MIMXRT1052DVL6A ARM® Cortex®-M7 微处理器 IC - 1 核，32 位 600MHz 196-MAPBGA (10x10) 更多详情
MIMXRT1051DVL6B ARM® Cortex®-M7 微处理器 IC - 1 核，32 位 600MHz 196-MAPBGA (10x10) 更多详情
MIMXRT1051CVL5B ARM® Cortex®-M7 微处理器 IC - 1 核，32 位 528MHz 196-MAPBGA (10x10) 更多详情
MIMXRT1052CVL5A ARM® Cortex®-M7 微处理器 IC - 1 核，32 位 528MHz 196-MAPBGA (10x10) 更多详情

i.MX RT1060

i.MX RT1060

i.MX RT1060 将片上 SRAM 翻倍至 1 MB，同时保持与 i.MX RT1050 的引脚对引脚兼容性。这个新系列引入了非常适合实时应用的附加特性，例如高速 GPIO、CAN-FD 和同步并行 NAND/NOR/PSRAM 控制器。i.MX RT1060 在 600 MHz 的 Arm® Cortex-M7® 内核上运行。

特性

  • 3020 CoreMark/1284 DMIPS @ 600 MHz
  • 1 MB 片上 SRAM - 高达 512 KB 可配置为紧耦合存储器 (TCM)
  • 低至 20 ns 的实时、低延迟响应
  • 具有集成 DC-DC 转换器的业界最低动态功耗
  • 24 MHz 的低功耗运行模式
  • 用于 GUI 和增强 HMI 的高级多媒体
    • 2D 图形加速引擎 (PXP)
    • 并行相机传感器接口 (CSI)
    • LCD 显示控制器（最高 WXGA 1366x768）
    • 3x I2S 用于高性能、多声道音频
  • 用于 NAND、eMMC、QuadSPI NOR 闪存和并行 NOR 闪存的广泛外部存储器接口选项
  • 适用于 Wi-Fi®、Bluetooth®、Bluetooth Low Energy、ZigBee® 和 Thread™ 的无线连接接口

开发板：MIMXRT1060-EVK
数据表：i.MX RT1060 工业数据表 | i.MX RT1060 消费者数据表

零件编号 说明 更多详情
MIMXRT1061CVJ5A ARM® Cortex®-M7 微处理器 IC - 1 核，32 位 528MHz 196-MAPBGA (12x12) 更多详情
MIMXRT1061CVL5B ARM® Cortex®-M7 系列微控制器 IC 32 位 528MHz - 外部程序存储器 196-MAPBGA (10x10) 更多详情
MIMXRT1061CVJ5B ARM® Cortex®-M7 系列微控制器 IC 32 位528MHz - 外部程序存储器 196-MAPBGA (12x12) 更多详情
MIMXRT1061DVL6B ARM® Cortex®-M7 系列微控制器 IC 32 位 600MHz - 外部程序存储器 196-MAPBGA (10x10) 更多详情
MIMXRT1062DVJ6A ARM® Cortex®-M7 微处理器 IC - 1 核，32 位 600MHz 196-MAPBGA (12x12) 更多详情
MIMXRT1062CVJ5A ARM® Cortex®-M7 微处理器 IC - 1 核，32 位 528MHz 196-MAPBGA (12x12) 更多详情
MIMXRT1062DVL6A ARM® Cortex®-M7 微处理器 IC - 1 核，32 位 600MHz 196-MAPBGA (10x10) 更多详情

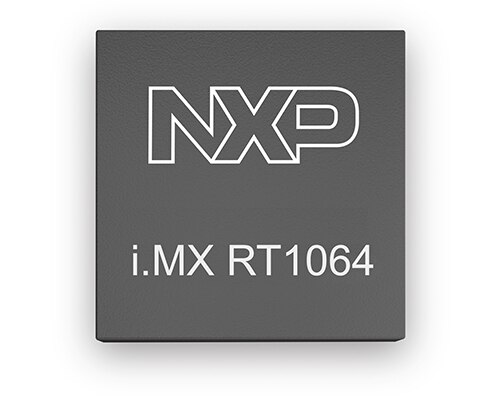

i.MX RT1064

i.MX RT1064

i.MX RT1064 具有 1 MB 片上 SRAM，是第一款提供片上 4 MB 闪存的 i.MX RT 器件，同时保持与 i.MX RT1050 和 i.MX RT1060 的引脚对引脚兼容性。i.MX RT1064 在 600 MHz 的 Arm® Cortex-M7® 内核上运行。

特性

  • 3020 CoreMark/1284 DMIPS @ 600 MHz
  • 4 MB 片上闪存
  • 1 MB 片上 SRAM - 高达 512 KB 可配置为紧耦合存储器 (TCM)
  • 用于 GUI 和增强 HMI 的高级多媒体
    • 2D 图形加速引擎 (PXP)
    • 并行相机传感器接口 (CSI)
    • LCD 显示控制器（最高 WXGA 1366x768）
    • 3x I2S 用于高性能、多声道音频
  • 用于 NAND、eMMC、QuadSPI NOR 闪存和并行 NOR 闪存的广泛外部存储器接口选项
  • 适用于 Wi-Fi®、Bluetooth®、Bluetooth Low Energy、ZigBee® 和 Thread™ 的无线连接接口

开发板：MIMXRT1064-EVK
数据表：i.MX RT1064 工业数据表 | i.MX RT1064 消费者数据表

零件编号 说明 更多详情
MIMXRT1064CVL5B ARM® Cortex®-M7 系列微控制器 IC 32 位 528MHz 4MB (4M x 8) 闪存 196-MAPBGA (10x10) 更多详情
MIMXRT1064DVL6B ARM® Cortex®-M7 系列微控制器 IC 32 位 600MHz 4MB (4M x 8) 闪存 196-MAPBGA (10x10) 更多详情
MIMXRT1064CVJ5B ARM® Cortex®-M7 系列微控制器 IC 32 位 528MHz 4MB (4M x 8) 闪存 196-LFBGA (12x12) 更多详情

i.MX RT1160

i.MX RT1160

i.MX RT1160 跨界 MCU 是 EdgeVerse™ 边缘计算平台的一部分，并提供性能和集成的平衡。它们将卓越的计算能力和多种媒体功能与易用性以及实时功能结合在一起。双核 i.MX RT1160 MCU 在 600 MHz 的 Arm® Cortex®-M7 内核和 240 MHz 的 Arm Cortex-M4 上运行，同时提供高级安全性。i.MX RT1160 MCU 在宽温度范围内提供支持，专为消费和工业市场而设计。

特性

  • Cortex-M7 @ 600 MHz +Cortex-M4 @ 240 MHz
  • 1 MB SRAM，512 KB TCM 用于 Cortex-M7；256 KB TCM 用于 Cortex-M4
  • 高级安全性，包括安全启动和加密引擎
  • 1 Gbps ENET w/ AVB + 10/100 ENET w/ IEEE 1588
  • 2D GPU
  • MIPI® CSI/DSI
  • 由 MCUXpresso 软件和工具套件支持

开发板：MIMXRT1160-EVK
数据表：i.MX RT1160 消费者数据表 | i.MX RT1160 工业数据表

零件编号 说明 更多详情
MIMXRT1166DVM6A IC I.MX RT1160 MCUBGA292 更多详情
MIMXRT1166XVM5A IC I.MX RT1160 MCUBGA294 更多详情
MIMXRT1165DVM6A IC I.MX RT1160 MCUBGA289 更多详情
MIMXRT1165XVM5A IC I.MX RT1160 MCUBGA291 更多详情
MIMXRT1165CVM5A IC I.MX RT1160 MCUBGA293 更多详情
MIMXRT1166CVM5A IC I.MX RT1160 MCUBGA290 更多详情
