MP6546 22 V 三相 BLDC 驱动器

MPS MP6546 三相无刷直流 (BLDC) 电机驱动器专为万向节控制系统而设计。它集成了三个半桥功率级、预驱动电路、磁场定向控制 (FOC) 逻辑和角度计算功能。该器件兼容线性霍尔传感器角度输入和 MPS 磁角度传感器，可实现灵活集成。

MP6546 专为支持多种辅助配置而设计，可通过单个数字接口实现三轴万向节的无缝连接，有助于减少微控制器 (MCU) 的工作量和整体系统成本。

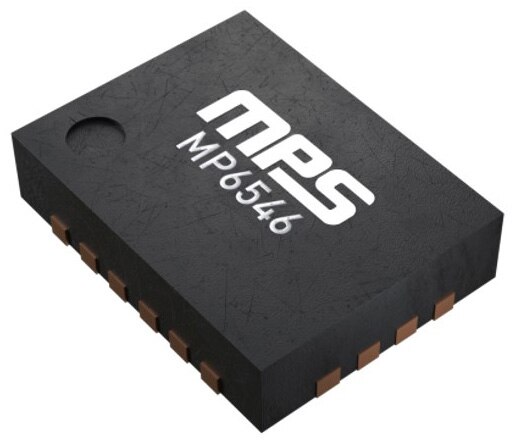

MP6546 能够提供高达 3A 的峰值电流，并采用内部电荷泵为高压侧 MOSFET (HS-FET) 提供栅极驱动电压。为了确保可靠运行，该设备包括内置保护功能，如热关断 (TSD)、欠压锁定 (UVLO)、过流保护 (OCP)、短路保护 (SCP) 和过压保护 (OVP)。MP6546 采用紧凑型 QFN-20 封装（3 毫米 x 4 毫米），并带有外露导热垫，可改善散热效果。
