MP3367 升压转换器
MPS 的升压转换器具有六个通道,每个通道 150 mA(最大值)

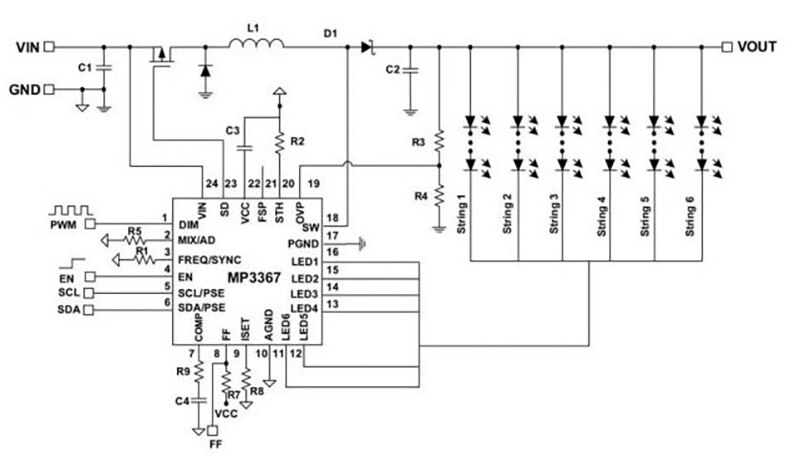

Monolithic Power Systems (MPS) 的 MP3367 是一款具有六通道电流源的升压转换器,该电流源旨在驱动白色 LED 阵列作为中小型 LCD 面板的背光。该器件采用峰值电流模式作为其 PWM 控制架构来调节升压转换器。六通道电流源应用于 LED 阴极,以调节 LED 亮度。MP3367 将每个 LED 串中的电流调节到外部电流设置电阻器设置的值,串之间的电流调节精度为 2.5%。该 IC 采用低导通电阻 MOSFET 和低净空电压,旨在提高效率。它具有标准的 I²C 数字接口,易于使用。开关频率可以通过电阻器、I²C 接口或外部时钟进行设置。MP3367 通过 PWM 输入提供模拟、PWM 和混合调光模式。可以通过 I²C 接口或 MIX/AD 引脚选择调光模式。它还具有相移功能,可消除 PWM 调光期间的噪声。还包括坚固的保护装置,以确保设备的安全运行。保护模式包括过流保护 (OCP)、过压保护 (OVP)、超温保护 (OTP)、LED 短路和断路保护。还有一项可以在较高温度下自动降低 LED 电流。MP3367 采用 QFN-24 4 mm x 4 mm 和 TSSOP28-EP 封装。
特性
- 3.5 V 至 36 V 的输入电压范围
- 六个通道,每通道 150 mA(最大)
- 内部 100 mΩ,50 V MOSFET
- 可编程,高达 2.2 MHz fSW
- 外部同步软件功能
- 通过 PWM 输入的多重调光工作模式,包括:
- 直接 PWM 调光
- 模拟调光
- 混合调光,传输点为 25%/12.5%
- fPWM ≤200 Hz 时 PWM 调光的调光比为 15000:1
- 通过 PWM 调光信号输入在模拟调光下的调光比为 200:1
- I²C 接口
- 用于 PWM 调光的相移功能
- 2.5% 电流匹配
- 逐周期限流
- 从 VIN 断开 VOUT
- 可选的高温下 LED 电流自动递减
- LED 短路/开路、OTP、OCP、电感短路保护
- 可编程 LED 短路阈值
- 可编程过压保护阈值:
- 故障指示灯信号输出
- 优异的 EMI 性能、扩频
应用
- 平板电脑
- 笔记本电脑
MP3367 Converters
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|
![]() | ![]() | MP3367GR-Z | IC LED DRV RGLTR PWM 150MA 24QFN | 10650 - 立即发货 |
1 : ¥24.81
剪切带(CT)
5000 : ¥11.99
卷带(TR)
1 : ¥24.81
Digi-Reel® 得捷定制卷带
| 查看详情 |
![]() | MP3367GR-P | IC LED DRV RGLTR PWM 150MA 24QFN | 0 - 立即发货 |
1 : ¥38.95
剪切带(CT)
500 : ¥14.51
卷带(TR)
1 : ¥38.95
Digi-Reel® 得捷定制卷带
| 查看详情 |
发布日期: 2021-11-24
