MPLAB® PICkit™ 4 在线调试器/编程器

Microchip 推出下一代快速、功能丰富、低成本的调试和编程器

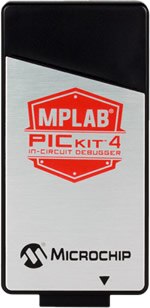

Microchip 的 MPLAB® PICkit™ 4 调试器编程器图片Microchip 低成本 PICkit 4 在线编程和调试开发工具专门用于替代广受欢迎的 PICkit 3 编程器,提供快五倍的编程、更宽的电压范围(1.2 V 至 5 V),改进了的 USB 连接以及更多调试接口选择。除了支持 Microchip 的 PIC® 微控制器 (MCU) 和 dsPIC® 数字信号控制器 (DSC),该工具还支持对 CEC1702 系列具有硬件加密功能的设备进行调试和编程。这种低成本的编程和调试解决方案非常适合 8 位设计,但该器件也非常适合 16 位和 32 位开发,在某种程度上这是因为板载高性能 300 MHz ATSAME70Q21B 微控制器。在开发期间,更快编程时间的优势是减少等待和更高的生产效率。使用具有更大容量存储器的 32 位微控制器设计时,这特别重要。PICkit 4 开发工具使用 MPLAB X 集成开发环境 (IDE) 的图形化用户界面实现调试和编程。该工具通过高速 USB 2.0 接口与设计工程师的计算机连接,并可以通过 8 引脚的单列直插针座连接目标器件,支持高级的接口,例如 4 线 JTAG 和具有流数据网关的串行线调试。该器件还使用双线 JTAG 和 In-Circuit Serial Programming™ (ICSP) 兼容性向后兼容于演示板、针座和目标系统。

最新的接口使这种低成本工具兼容支持硬件加密功能的 Microchip CEC1702 器件。这种低功耗但功能强大的 32 位 MCU 提供易于使用的加密、身份验证以及私钥和公钥功能。CEC1702 用户现在可受益于使用 Microchip 的开发工具和支持,而无需投资于用来编程和调试的第三方工具。MPLAB PICkit 4 编程器具有设计工程师用来处理 PIC、dsPIC 和 CEC1702 器件所需的一切特性,并可在未来数年中为产品提供支持。

特性
  • 采用 MPLAB X 集成的功能强大的图形化用户界面
  • 开发环境
  • 1.20 V 至 5.5 V 宽目标系统电压;使功耗为 50 mA 的目标系统编程成为可能
  • 匹配硅时钟,提供最快的速度
  • 使用 Hi-Speed USB 2.0 接口连接至 PC
  • 支持 Programmer-to-Go (PTG),带 SD™ 卡插槽,用于保存程序数据
优势
  • 匹配硅时钟速度:自动设为器件可支持的最高速度
  • 宽目标系统电压,支持各种各样的设备
  • 可选择从目标系统自供电(2.7 V 至 5.5 V)
  • 目标系统的最小电流消耗 < 100 µA:便携式 USB 供电
  • 通过高速 USB 2.0 供电,无需外部电源
  • 符合 CE 和 RoHS 规范
  • 8 引脚单直插针座:支持 4 线 JTAG 和具有流数据网关的串行线调试等高级接口
  • 目标系统兼容性:向后兼容使用双线 JTAG 和 ICSP 的演示板、针座和目标系统
  • 通过按徽标对目标系统编程
  • 高性价比:以同类调试器/编程器的几分之一成本获得同等的特性和性能
  • 易于维护和功能升级:通过安装 MPLAB X IDE 最新版本(可在 www.microchip.com/MPLABX 提供免费下载),添加对新设备的支持和特性

本页包含试制产品信息。产品规格和信息如有变更,恕不另行通知。

MPLAB® PICkit™ 4 In-Circuit Debugger/Programmer

图片制造商零件编号描述可供货数量View Details
PG164140 datasheet linkPROGRAMMER MCU PICKIT 4PG164140PROGRAMMER MCU PICKIT 4140 - 立即发货
PG164140 产品页链接
简体中文  |  English
发布日期: 2018-02-27
