MAXM17xxx 电源模块

            MAXM17xxx 电源模块

                    Analog Devices 高度集成的 MAXM17xxx DC-DC 电源模块能够实现设计简单的小基底面电源解决方案

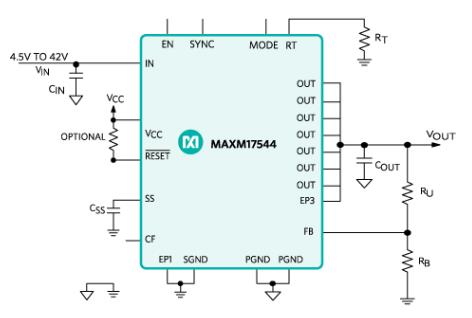

Analog Devices 的 Himalaya 稳压器 IC 和功率模块系列能够实现更冷、更小、更简单的电源解决方案。MAXM17xxx 系列是一款易于使用的降压型电源模块，它集开关电源控制器、双通道 n 沟道 MOSFET 功率开关、全屏蔽电感器以及补偿元件于一体，采用扁平、高热效率、系统级封装 (SiP)。该器件工作在 4.5 V 至 42 V 的宽输入电压范围，提供高达 1.7 A、2.5 A 或 3.5 A 连续输出电流，在 0.9 V 至 12 V 输出电压范围具有出色的线路和负载调节功能。该器件仅需要五个外部元件即可实现整体电源解决方案。高集成度大大降低了设计复杂性、制造风险，并提供真正即插即用的电源解决方案，减少了产品面市所需的时间。

该器件也可以工作在脉宽调制 (PWM)、脉冲频率调制 (PFM) 或者断续导电模式 (DCM) 控制方案下。

MAXM17xxx 采用扁平、高散热性、紧凑型、29 引脚、9 mm x 15 mm × 2.8 mm SiP 封装，能够减少封装的功率耗散，并提升效率。该封装可轻松地焊接到印刷电路板 (PCB) 上，并适用于自动电路板装配。该器件可以工作在 -40°C 至 125°C 的工业温度范围。

主要特性

降低了设计复杂性、制造风险，并缩短了上市时间
- 集成式开关电源控制器和双通道 MOSFET 功率开关
- 集成电感器
- 集成补偿元件
- 集成热故障保护
- 集成峰值电流限制
节省空间受限型应用的板空间
- 采用单一封装的全集成降压型电源
- 小外形 9 mm x 15mm × 2.8 mm SiP 封装
- 具有极少的外部 BOM 元件，简化了 PCB 设计

提供灵活的电源设计优化

宽输入电压范围：4.5 V 至 42 V
输出电压可在 0.9 V 至 12 V 范围内调整
MAXM17543：2.5 A 输出电流
MAXM17544：3.5 A 输出电流
MAXM17545：1.7 A 输出电流
可调节频率，具有外部频率同步（100 kHz 至 1.8 MHz）
可编程软启动
自动开关 PWM、PFM 或 DCM 电流模式控制
可选的可编程 EN/UVLO

MAXM17xxx Power Module ICs

制造商零件编号	描述	可供货数量	价格
MAXM17543ALJ+	DC DC CONVERTER 0.9-12V	0 - 立即发货	See Page for Pricing	查看详情
MAXM17544ALJ+	DC DC CONVERTER 0.9-12V	49 - 立即发货	$160.40	查看详情
MAXM17545ALJ+	DC DC CONVERTER 0.9-12V	0 - 立即发货	See Page for Pricing	查看详情
MAXM15462AMB+	DC DC CONVERTER 0.9-5V	0 - 立即发货 3030 - 厂方库存	See Page for Pricing	查看详情

MAXM1754x Eval Kits

制造商零件编号	描述	可供货数量	价格
MAXM17543EVKIT#	EVAL KIT FOR MAXM17543	2 - 立即发货	$324.38	查看详情
MAXM17544EVKIT#	EVAL KIT FOR MAXM17544	2 - 立即发货	$324.38	查看详情
MAXM17545EVKIT#	EVAL KIT FOR MAXM17545	1 - 立即发货	$324.38	查看详情
