Analog Devices / Maxim Integrated

MAX86150 用于移动设备的集成 PPG 和 ECG 生物传感器模块

Analog Devices 的生物传感器模块提供准确、同步的 PPG 和 ECG 监测

Analog Devices 用于移动设备的 MAX86150 集成 PPG 和 ECG 生物传感器模块图片Analog Devices 的 MAX86150 提供光电容积描记图 (PPG) 和心电图 (ECG) 测量，可通过电池供电的移动设备进行健康监测。MAX86150 是一款生物传感器模块，由内部 LED、光电探测器和 ECG 模拟前端 (AFE) 组成，可在移动电话、笔记本电脑、平板电脑和智能扬声器等紧凑、节能设计中提供高度准确、经 FDA 认证的 PPG 和 ECG 性能。

提供同步 PPG 和 ECG 测量一直是一项挑战，因为设计人员不得不使用两个独立的生物传感器，这些生物传感器共同消耗的电路板空间和功率比移动设备通常所能承受的要多。此外，在测量中实现高精度也具有挑战性，特别是在传感器灵敏度可能受低灌注水平或干燥皮肤影响的情况下。MAX86150 克服了这些挑战，同时对 PPG 和 ECG 进行采样，以提供最高的脉冲传输时间灵敏度。该模块可通过软件关闭，待机电流接近零，从而减少电池消耗，同时允许电源轨始终保持通电状态。MAX86150 采用 3.3 mm x 6.6 mm x 1.3 mm、22 引脚光学模块。

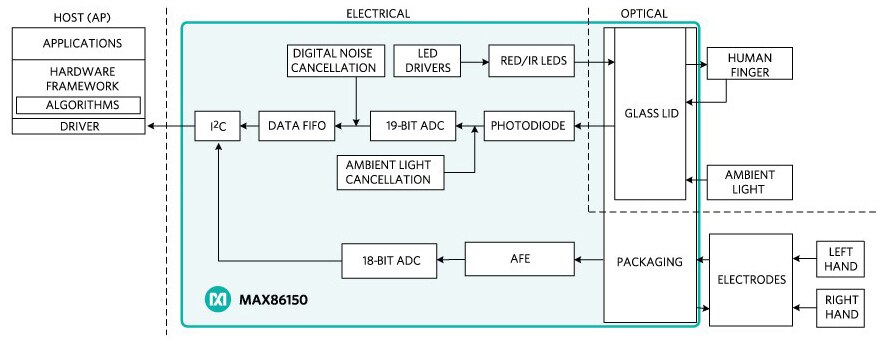

简化框图

Analog Devices 用于移动设备的 MAX86150 集成 PPG 和 ECG 生物传感器模块图片

特性
  • 针对干电极工作而优化的 ECG
  • 反射式心率监测仪和医疗级脉搏血氧仪
  • 小型 3.3 mm x 5.6 mm x 1.3 mm 22 引脚光学模块
    • 光学级玻璃，可实现长期最佳和稳定的性能
  • 超低功耗，适用于移动设备
    • 超低关断电流：（0.7 µA 典型值）
  • 高 SNR 和强大的环境光消除
  • -40°C 至 +85°C 工作温度范围
应用
  • 保健辅助设备
  • 智能手机
  • 平板电脑
  • 可穿戴设备

MAX86150 Integrated PPG and ECG Biosensor Module for Mobile Devices

图片制造商零件编号描述可供货数量价格查看详情
SENSOR OXIMETER/HEART RATE I2CMAX86150EFF+TSENSOR OXIMETER/HEART RATE I2C3720 - 立即发货$109.57查看详情
SENSOR OXIMETER/HEART RATE I2CMAX86150EFF+SENSOR OXIMETER/HEART RATE I2C0 - 立即发货See Page for Pricing查看详情

Evaluation Kit

图片制造商零件编号描述可供货数量价格查看详情
EVAL KIT BIO-SENSOR MAX86150MAX86150EVSYS#EVAL KIT BIO-SENSOR MAX8615014 - 立即发货
74 - 厂方库存		$1,222.32查看详情
发布日期： 2019-01-24
