MADP-011029-14150T 50 MHz 至 12 GHz 高功率 PIN 二极管

MACOM 的 MADP-011029-14150T 具有三端子 LPF 宽带分流结构

Macom 的高功率 PIN 二极管图片MACOM 高功率 PIN 二极管 MADP-011029 采用无铅 1.5 mm x 1.2 mm、6 引脚、DFN、表面贴装塑料封装，能在 50 MHz 至 12 GHz 的低频和高频范围内工作。更高的击穿电压及更低的热阻使 PIN 二极管的峰值功率处理能力超过 100 W。该器件非常适合工作在广泛的频率范围内、需要更高性能表面贴装二极管组件的更高入射功率的开关、移相器、衰减器和限幅器微波电路。

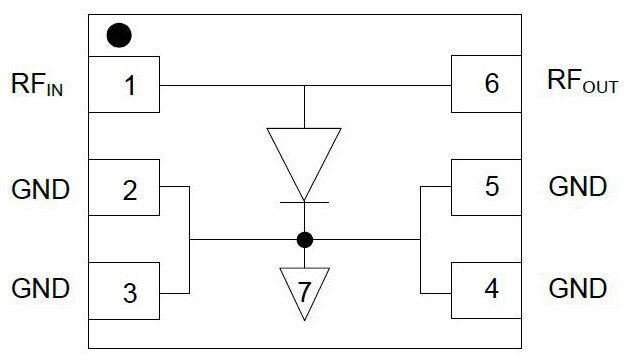

特性 功能框图
  • 三端子 LPF 宽带分流结构
  • 50 MHz 至 12 GHz 宽带频率
  • > 100 W 峰值功率处理能力
  • 符合 RoHS 规范，兼容 260°C 回流焊
  • > 25 dB 分流隔离
  • < 0.1 dB 分流插损
  • < 20 °C/W 的热阻
  • 无铅 1.5 mm x 1.2 mm 6 引脚 TDFN 封装
  Macom 的高功率 PIN 二极管图片

High-Power PIN Diode

图片制造商零件编号描述电流 - 最大值可供货数量价格查看详情
RF DIODE PIN 400V 7.5W 6TDFNMADP-011029-14150TRF DIODE PIN 400V 7.5W 6TDFN250 mA4748 - 立即发货
1 : ¥31.42
剪切带（CT）
3000 : ¥16.95
卷带（TR）
1 : ¥31.42
Digi-Reel® 得捷定制卷带
查看详情
发布日期： 2017-03-31
