用于高速信号的 TVS 二极管阵列 - AQ3400系列

Littelfuse 的 AQ3400 系列用于保护可能遭受破坏性 ESD 的电子设备

Littelfuse 用于高速信号的 TVS 二极管阵列- AQ3400 系列的图片Littelfuse 的 AQ3400 集成了双通道超低电容控向二极管和附加齐纳二极管，为可能遇到破坏性静电放电 (ESD) 的电子设备提供保护。AQ3400 能够安全吸收高于 IEC 61000-4-2 国际标准规定的最高重复性静电放电 (ESD) 尖峰（4 级，±8 kV 接触放电），而不会削弱性能。

TVS 二极管阵列（SPA® 系列）目录

应用说明：选择合适的 ESD 器件

SPA 系列 TVS 二极管阵列

特性
  • ESD，IEC 61000-4-2，±30 kV 接触，±30 kV 空气
  • ESD, ISO 10605, 330 pF 330 Ω, ±30 kV 接触, ±30 kV 空气
  • EFT, IEC 61000-4-4, 80 A (tP=5/50 ns)
  • 雷击，8 A（IEC 61000-4-5 第 2 版定义的 8/20 μs）
  • 每个 I/O 1 pF（典型值）的低电容
  • 5 V 时 0.01 μA（典型值）的低漏电流
  • 小型 μDFN (JEDEC MO 229) 封装提供穿透布线 (flow through routing) 功能，可简化 PCB 布局
  • 通过 AEC-Q101 认证
  • 湿气敏感性等级 (MSL-1)
应用
  • LCD/PDP TV
  • 外部存储
  • DVD/蓝光播放机
  • 智能手机
  • 便携式医疗设备
  • 汽车电子
  • 可穿戴技术

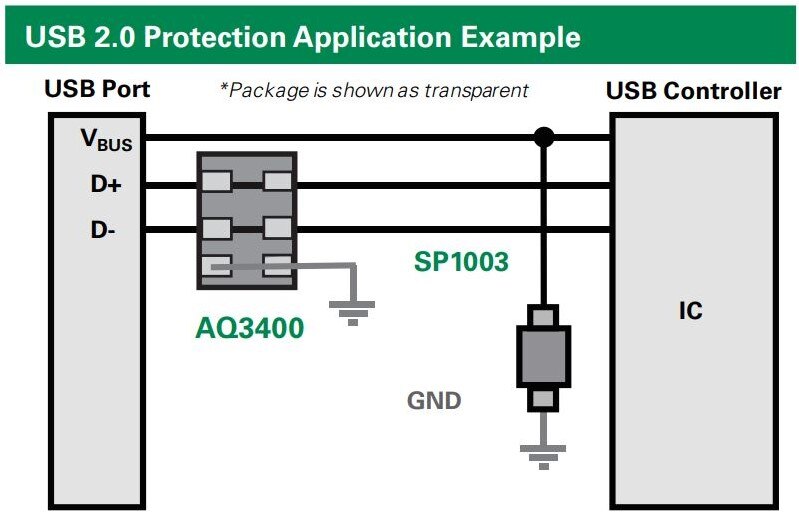

Littelfuse 的 USB 2.0 保护应用示例的图片

TVS Diode Array for High-Speed Signals AQ3400 Series

图片制造商零件编号描述不同 Ipp 时电压 - 箝位（最大值）电流 - 峰值脉冲 (10/1000µs)功率 - 峰值脉冲可供货数量价格查看详情
TVS DIODE 5VWM 16VC 6UDFNAQ3400-02UTGTVS DIODE 5VWM 16VC 6UDFN16V8A（8/20µs）-1605 - 立即发货
12000 - 厂方库存
1 : ¥5.29
剪切带（CT）
3000 : ¥2.16
卷带（TR）
1 : ¥5.29
Digi-Reel® 得捷定制卷带
查看详情
发布日期： 2019-12-31
