LTC2440 三角积分型 ADC

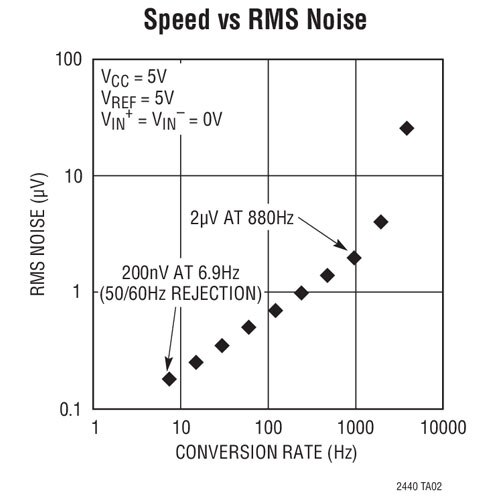

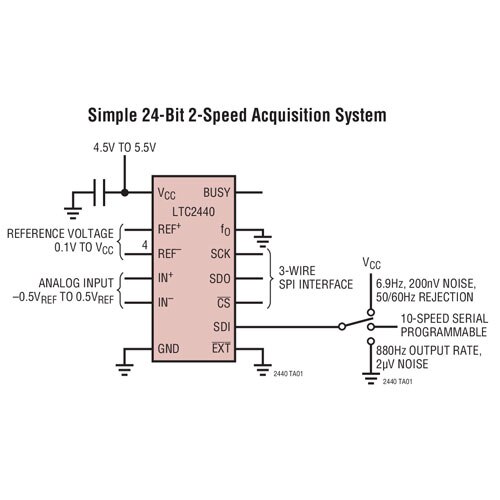

Analog Devices 的 LTC2440 是一款高速 24 位无延迟三角积分型 ADC，具有 5 ppm INL 和 5 µV 失调电压。 该器件采用专有的三角积分架构，可实现无延迟可变速度和分辨率。 利用一个简单的串行接口即可对十组速度和分辨率进行编程（6.9 Hz / 200 nVRMS 至 3.5 kHz/25 µVRMS）。 此外，通过连接单引脚 HIGH（高）或 LOW（低），就能轻松选择一个快速 (880 Hz/2 µVRMS) 或超低噪声（6.9 Hz，200 nVRMS，50/60 Hz 抑制）速度/分辨率组合。 各种精度（失调、满量程、线性度、漂移）和功率耗散性能均不受所选速度的影响。 因为没有延迟，所以可在两次转换之间改变速度/分辨率，而不会降低性能。

在每个转换周期后，LTC2440 会自动进入低功耗休眠状态。 可通过延长这种休眠状态来降低功率耗散。 例如，在 3.5 kHz 转换速度下运行并在 100 Hz 速率下读取数据时，平均电流消耗为 240µA (1.1 mW)， 而在 7 Hz 输出速率下读取数据时，电流消耗仅 25 µA (125 µW)。LTC2410 通过使用灵活且兼容 LTC2440 的 3 线或者 4 线数字接口进行通讯。该器件采用窄体 16 引脚 SSOP 封装。

特性
可达 3.5 kHz 输出速率 可选择速度/分辨率 880 Hz 输出速率时，噪声为 2 µVRMS 6.9 Hz 输出速率时，噪声为 200 nVRMS，且具有 50/60 Hz 同步频率抑制性能 0.0005% INL，无漏码 自动休眠实现了 6.9 Hz 时 20 µA 工作电流 < 5µV 失调（4.5 V < VCC < 5.5 V，–40°C 至 85°C） 差分输入和差分基准，具有 GND 至 VCC 共模范围 无延时，即使在输入阶跃后每次转换都能准确完成 内置振荡器，无需外部元件 引脚兼容 LTC2410 24 位 ADC，采用窄体 16 引线 SSOP 封装

应用
高速多路复用 电子秤 自动调节 6 位数字 DVM 直接温度测量 高速数据采集
