LTC2387-16 16 位、15 MSPS、SAR ADC

Analog Devices 的 LTC2387-16 是低噪声、高速 16 位、15 Msps 逐次逼近寄存器 (SAR) ADC

LTC2387-16 16-Bit, 15 MSPS SAR ADC Analog Devices 的 LTC2387-16 拥有出色的线性度和宽动态范围组合，是高速成像和仪器仪表应用的理想选择。 无延迟工作为高速控制回路应用提供了独特的解决方案。 非常低的高输入频率失真能够实现要求宽动态范围和大信号带宽的通信应用。

为支持高速工作，同时将数据线路数量降至最低，LTC2387-16 提供了一个串行 LVDS 数字接口。 LVDS 接口具有单通道和双通道输出模式，可让用户优化每一种应用的接口数据速率。

产品选择指南： 无周期延迟的 16 位和 18 位、15Msps SAR ADC

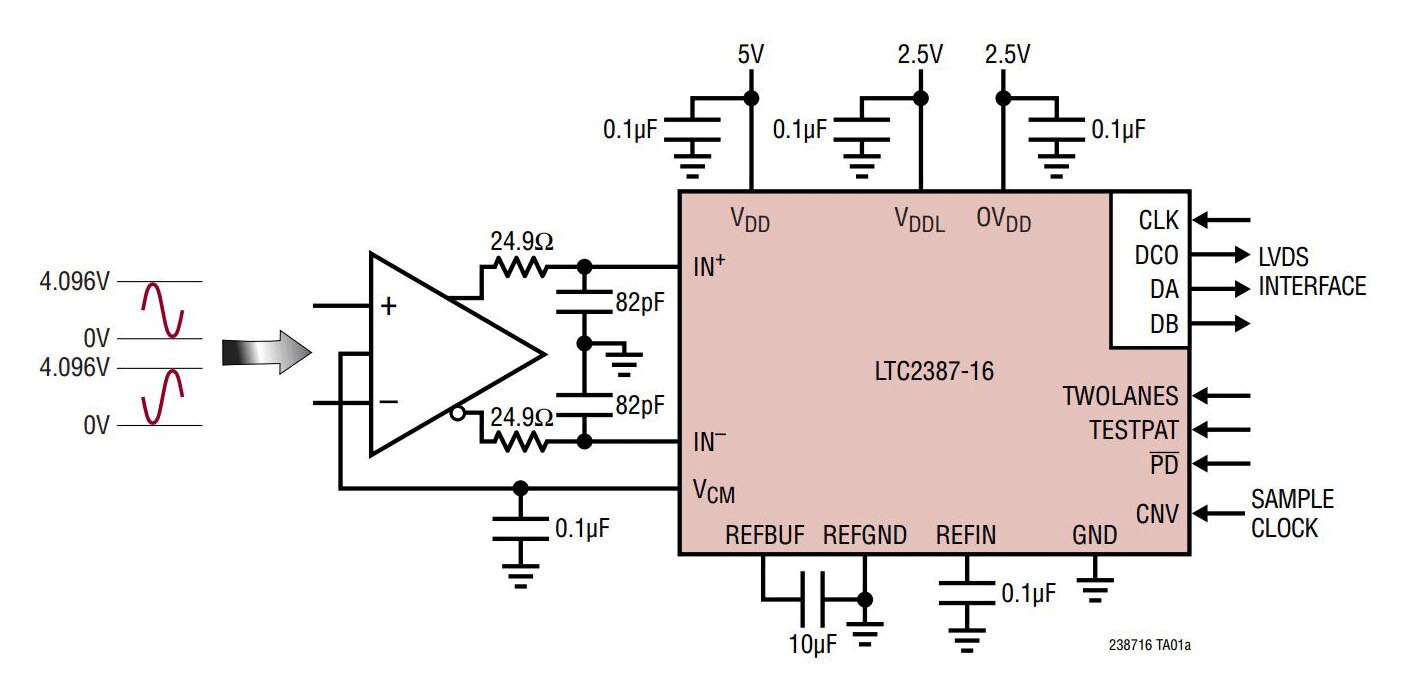

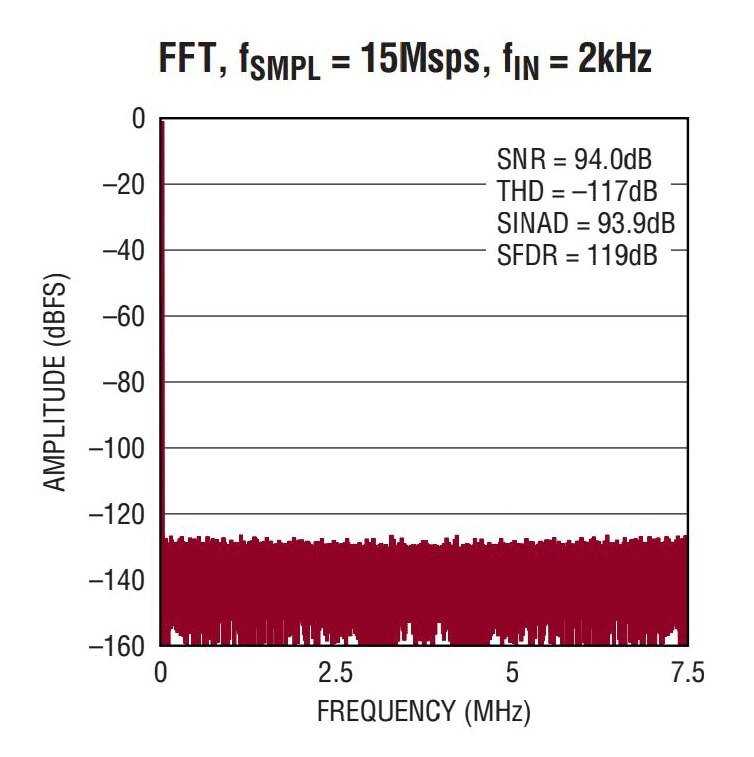

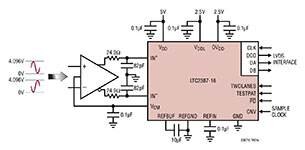

典型应用：

LTC2387-16 16-Bit, 15 MSPS SAR ADC

LTC2387-16 16-Bit, 15 MSPS SAR ADC

特性
  • 15 MSPS 吞吐率
  • fIN = 1 MHz 时，93.8 dB SNR（典型值）
  • fIN = 1 MHz 时，102 dB SNR（典型值）
  • ±0.8 LSB INL（最大值）
  • 5 V 和 2.5 V 电源
  • 串行 LVDS 接口
  • 32 引脚 (5 mm × 5 mm) QFN 封装
  • 无线路延迟或循环延迟
  • 奈奎斯特采样高达 7.5 MHz 输入
  • 保证 16 位、无丢码
  • 8.192 VP-P 差分输入
  • 内部 20 ppm/°C（最大值）基准
  • 125mW 功率耗散
应用
  • 高速数据采集
  • 成像
  • 通信
  • 控制回路
  • 仪表
  • ATE
Parts are not available
发布日期： 2015-11-23
