LT3022 1 A、10 V VLDO™ 稳压器

Analog Devices LT3022 稳压器适用于逻辑电源、FPGA 内核和电池供电型应用

Analog Devices LT3022 1 A、10 V LDO 稳压器图片Analog Devices LT3022 是超低压差 (VLDO) 线性稳压器，工作电压低至 0.9 V。该器件提供 1 A 输出电流，具有 145 mV 典型压差。LT3022 非常适用于低输入电压到低输出电压的应用，为开关稳压器提供了同等电气效率。该稳压器以小至 10 μF 的低 ESR 陶瓷输出电容器优化了稳定性和瞬态响应。LT3022 的其它特性包括 0.05% 典型线路调节和 0.05% 典型负载调节。在关断状态下，静态电流通常降至 7.5 μA。内部保护电路包括反向电池保护、限流、带迟滞的热限制以及反向电流保护。

LT3022 带 1.2 V、1.5 V 和 1.8 V 三个固定的输出电压，以及一款可调节的器件。这些稳压器采用 DFN 和 MSOP 封装。LT3022 是逻辑电源、FPGA 内核和电池供电型应用的理想器件。

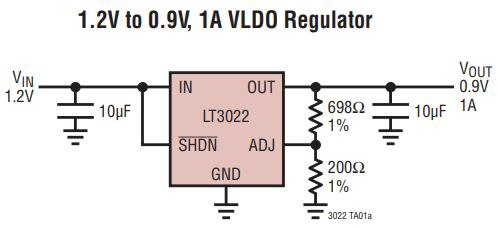

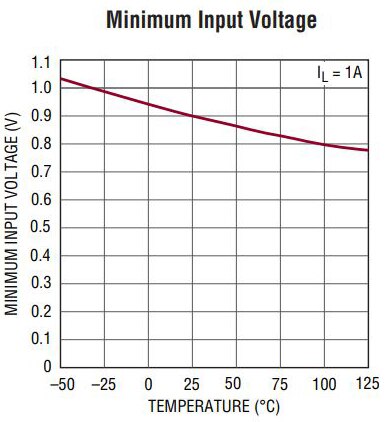

 Analog Devices LT3022 1 A、10 V VLDO™ 稳压器图片    Analog Devices LT3022 1 A、10 V VLDO™ 稳压器图片
 特性
  • 输出电流：1 A
  • 可调节输出 (VREF = VOUT(MIN) = 200 mV)
  • 固定输出电压：1.2 V、1.5 V 和 1.8 V
  • VIN 范围：0.9 V 至 10 V
  • 压差：145mV（典型值）
  • 使用低 ESR 陶瓷电容器（最小 10 µF）稳定

  • 1 mA 至 1 A 的 0.05% 典型负载调节
  • 静态电流：400 μA（典型值）
  • 关断模式 7.5 μA 典型静态电流
  • 限流保护
  • 电池反接保护，无反向电流
  • 带迟滞的热限制
 应用
  • 逻辑电源
  • FPGA 内核

  • 电池供电
  • 用于开关电源的后置稳压器

LT3022 1 A, 10 V VLDO™ Regulators

图片制造商零件编号描述可供货数量价格查看详情
IC REG LINEAR 1.8V 1A 16MSOPLT3022IMSE-1.8#PBFIC REG LINEAR 1.8V 1A 16MSOP96 - 立即发货$77.99查看详情
IC REG LINEAR POS ADJ 1A 16DFNLT3022EDHC#TRPBFIC REG LINEAR POS ADJ 1A 16DFN1218 - 立即发货$64.69查看详情
IC REG LINEAR POS ADJ 1A 16MSOPLT3022EMSE#TRPBFIC REG LINEAR POS ADJ 1A 16MSOP6560 - 立即发货$68.06查看详情
IC REG LINEAR 1.2V 1A 16MSOPLT3022EMSE-1.2#TRPBFIC REG LINEAR 1.2V 1A 16MSOP5468 - 立即发货$47.86查看详情
IC REG LINEAR 1.5V 1A 16MSOPLT3022EMSE-1.5#PBFIC REG LINEAR 1.5V 1A 16MSOP111 - 立即发货$68.06查看详情
IC REG LINEAR POS ADJ 1A 16DFNLT3022IDHC#TRPBFIC REG LINEAR POS ADJ 1A 16DFN0 - 立即发货$40.53查看详情
IC REG LINEAR 1.2V 1A 16MSOPLT3022IMSE-1.2#PBFIC REG LINEAR 1.2V 1A 16MSOP9 - 立即发货$77.99查看详情
IC REG LINEAR 1.2V 1A 16MSOPLT3022IMSE-1.2#TRPBFIC REG LINEAR 1.2V 1A 16MSOP0 - 立即发货$42.58查看详情
IC REG LINEAR 1.5V 1A 16MSOPLT3022IMSE-1.5#PBFIC REG LINEAR 1.5V 1A 16MSOP139 - 立即发货$77.99查看详情
IC REG LINEAR 1.5V 1A 16MSOPLT3022IMSE-1.5#TRPBFIC REG LINEAR 1.5V 1A 16MSOP0 - 立即发货$42.58查看详情
IC REG LINEAR 1.8V 1A 16MSOPLT3022IMSE-1.8#TRPBFIC REG LINEAR 1.8V 1A 16MSOP0 - 立即发货$42.58查看详情
发布日期： 2018-07-16
