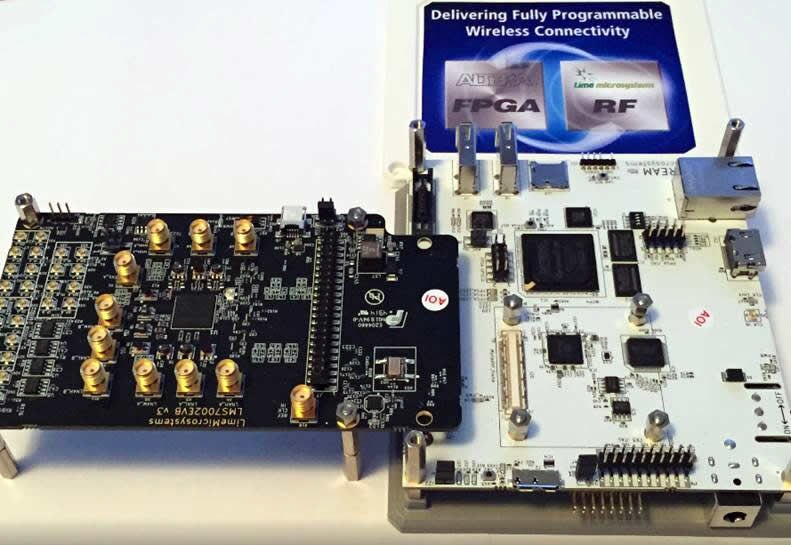

STREAM 开发板和 STREAM-UCWP
Lime Microsystems 的 STREAM 和 STREAM-UCWP 提供了用于开发高性能、逻辑密集型数字和射频设计以及相关原型的硬件平台和软件
Lime Microsystems 的 STREAM 开发板是一个硬件平台，用来开发使用 Altera 的 Cyclone IV FPGA 和 Lime Microsystems 收发器的高性能和逻辑密集型数字和射频设计以及相关原型。 该开发板提供广泛的外设和存储器接口，以连接到 Lime 当前提供的收发器评估板和开源 MyriadRF 板。
STREAM-UWCP 还提供将 STREAM 开发板与 UNITE7002 设计套件相合形式。 STREAM 和 UNITE7002 设计套件附带 Lime7Suite 软件，能够控制 LMS7002M 收发器，运行 "FFTviewer" 来分析 ADC 频谱，将想要的波形加载至 FPGA。
STREAM 板特性
- FPGA 特性
- 采用 484 引脚 FBGA的 Cyclone IV EP4CE40F23C7N 器件
- 39,600 个 LE
- 1134 Kb 嵌入式存储器
- 116 个嵌入式 18x18 倍频器
- 4 个 PLL
- FPGA 配置
- JTAG 模式配置
- 通过 Cypress FX3 串行模式配置
- 存储器设备
- 2 x 64 MB（16 位）SDRAM
- 微型 SD 卡插槽
- 通过 USB 主机控制器的 SD 卡接入
- 以太网
- USB 主机控制器
- 10/100/1000 Mb/s RJ45
- 3 态 LED
- USB 接口
- 嵌入式双通道 USB 主机第二代
- Cypress FX3 超高速 USB 第三代控制器
- 显示器
- DVI 发射器 (TFP410)，HDMI 插孔
- IT3 高速夹层连接器
- 用于 UNITE7002 板的 FMC（FPGA 夹层卡）LPC 连接器
- 用于 MyriadRF 系列板的 RFDIO (FX10-80 P) 高速连接器
- 连接
- Mictor E5346A Agilent 测试设备连接器
- 12 VDC 电源插孔
- GPIO 针座
- 2 个 USB2A 插孔
- USB3B 微型插孔
- 时钟系统
- 30.72 MHz 板载振荡器
- 用于 FPGA 基准时钟输入和射频夹层板的可编程时钟发生器
- 锁定至外部时钟电路
- U.FL 时钟输入
- 板尺寸
- 110 mm x 124 mm (4.3"x 4.9")
Related Products
发布日期： 2015-09-17
