T10135 系列 SMD 电流互感器

ITG Electronics T10135 系列 SMD 电流互感器适合高电压和大电流应用

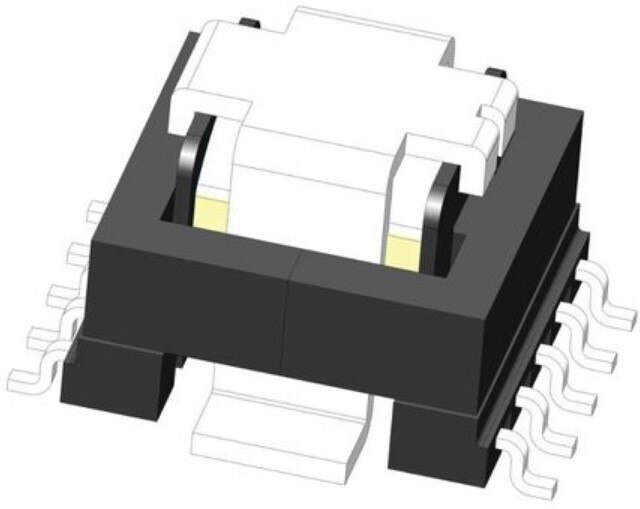

ITG Electronics T10135 系列 SMD 电流互感器图片ITG Electronics T10135 系列电流互感器专为在高电压和大电流环境中获得出色性能而设计。该系列的电流容量高达 80 A,这一重大进步与上一代 SMD 电流互感器(容量上限为 20 A)相比有了显著的飞跃。

该系列具有无与伦比的 80 µΩ 超低初级直流电阻 (DCR),专为 80 A 电流检测应用量身定制。它针对 60 A 应用提供 180 µΩ 的 DCR,针对 50 A 应用提供 280 µΩ 的 DCR,从而确保在各种电流负载下保持精确的性能。该系列的匝数比从 1:50 到 1:600 不等,体现了精心的工程设计,可满足各种工业应用需求。

T10135 系列是电流检测反馈控制、工业控制系统中的负载下降感测以及 DC/DC 转换器应用的最佳选择。该产品组合的电感范围涵盖 1.50 mH 到 224.0 mH(包括定制值),可确保功能多样性,以满足不同的操作需求。这些变压器符合 RoHS 和 HF 法规,遵守严格的行业标准。值得注意的是,它们具有紧凑的尺寸,最大仅为 19.91 mm x 14.48 mm,高度不超过 11 mm,便于无缝集成到各种电子配置中。

ITG Electronics T10135 系列在高压转换器应用中的耐压额定值高达 2500 VDC,在 DC/DC 转换器系统中,该值超过 800 VDC 并将可用性范围扩展至 1000 VDC。通过在其最新的 SMD 电流互感器中纳入上述强大的耐压额定值作为标准特性,公司旨在显著增强这一专用小众市场的总体能力,确保在严苛的电气环境中提高可靠性和安全性。

特性
  • 具有全面匝数比选择的 SMD 电流互感器
  • T10135A 的初级电流额定值为 80 A,T10135B 为 60 A,T10135C 为 50 A
  • 电感范围为 1.50 mH 至 224.00 mH(提供定制值)
  • 最大封装 19.91 mm x 14.48 mm,最大高度 11.00 mm
  • T10135A 的耐压额定值为 500 VRMS,T10135B 和 T10135C 为 2500 VRMS
  • 非常适合电流检测反馈控制、工业控制中的负载下降感测或 DC/DC 转换器应用
  • 卷带数量:每 13 英寸卷带 250 件
  • 符合 RoHS 和 HF 规范
Products are not available in CNY.  Change currency
发布日期: 2025-04-28
