EZ-USB™ FX20、FX10、FX5N 和 FX5 外设控制器
Infineon EZ-USB 为人工智能、成像和新兴应用提供高达 550% 的性能提升

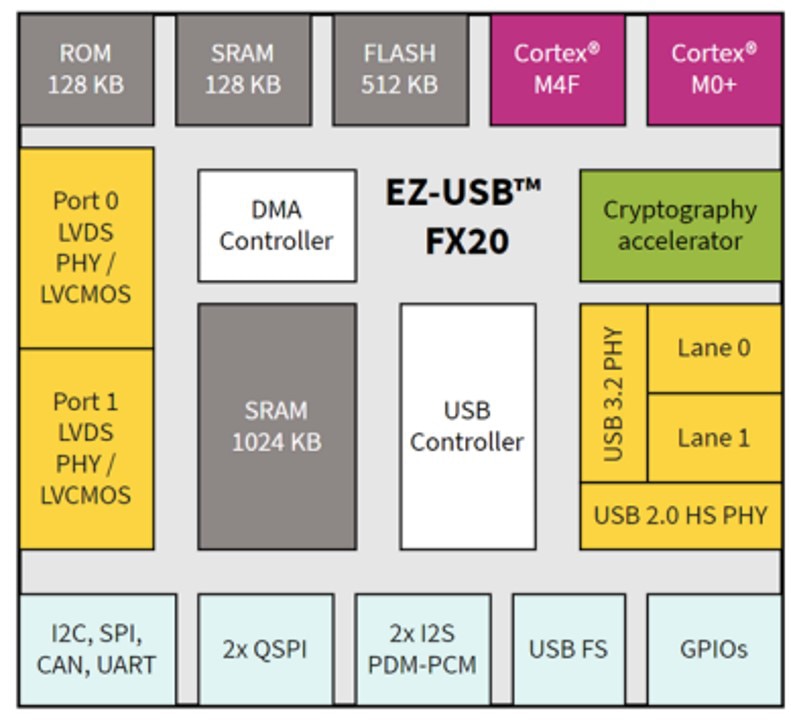

Infineon EZ-USB FX20 扩展了 EZ-USB FX3 USB 外设控制器的功能,具有更快的 GPIF 和 LVDS 接口,从而将总带宽提高到最大 USB 20 Gbps。EZ-USB FX20 是一款通用外设控制器,能够通过现有的 USB-C®电缆在两条 10 Gbps 通道上传输数据,为相机、视频、成像和数据采集市场中的新一代 USB 应用提供 20 Gbps 总带宽。EZ-USB FX20 由双 Arm® Cortex®-M4 和 M0+ 内核 CPU、512 KB 闪存、128 KB SRAM、128 KB ROM、七个串行通信块 (SCB)、一个加密加速器和一个高带宽数据子系统组成,可在 LVDS/LVCMOS 和 USB 端口之间提供高达 20 Gbps 的 DMA 数据传输。高带宽数据子系统包含额外的 1 MB SRAM,为 USB 数据提供缓冲。
EZ-USB 系列外设控制器还提供 FX10、FX5N 和 FX5 等多种类型,为所有商业和工业应用提供最合适的低总成本(每美元带宽)解决方案:
- EZ-USB FX10 利用 USB 3.2 Gen2 PHY 的一个通道以 10 Gbps 的速度传输数据。Infineon USB 3.2 PHY IP 具有动态可编程性,可实现最佳连接,支持长达 5 米的无源 USB 电缆,最高性能可达 8.8 Gbps
- EZ-USB FX5N 利用 USB 3.2 PHY 的两个通道以每通道 5 Gbps 的速度传输数据。Infineon USB 3.2 PHY IP 允许在两个 5 Gbps 通道上进行动态编程,从而实现最佳连接,支持长达 10 米的无源 USB 电缆,最高性能可达 7.4 Gbps
- EZ-USB FX5 利用 USB 3.2 PHY 的单通道以每通道 5 Gbps 的速度传输数据。Infineon USB 3.2 PHY IP 可实现最佳连接,支持长达 10 米的无源 USB 电缆,最高性能可达 3.7 Gbps
有四种开发套件可用于帮助使用 EZ-USB FX 系列外设控制器进行评估和原型设计。提供入门指南。Infineon ModusToolbox™ 多平台开发工具和一套全面的 GitHub® 托管固件库可提供身临其境的开发体验。
- EZ-USB FX20: KIT_FX20_FMC_001
- EZ-USB FX10: KIT_FX10_FMC_001
- EZ-USB FX5N: KIT_FX5N_FMC_001
- EZ-USB FX5: KIT_FX5_FMC_001
特性
- USB 3.2 Gen 2x2 设备端口 (FX20)、USB 3.2 Gen2 (FX10)、USB 3.2 Gen 1x2 (FX5N)、USB 3.2 Gen 1 (FX5)
- 集成 PHY:20 Gbps (FX20)、10 Gbps (FX10)、5 Gbps (FX5N)、480 Mbps (FX5)
- USB-C 插头方向检测和纠正
- 双核 CPU
- 150 MHz Arm Cortex-M4F
- 100 MHz Arm Cortex-M0+
- 内存子系统
- 512 KB 闪存
- 1024 KB + 128 KB 静态RAM
- 双模高带宽数据接口
- LVDS/SubLVDS:最多 16 个接收数据通道 @1.25 Gbps
- LVCMOS:高达 32 位接收数据总线 @ 160 MHz DDR
- 外设 I/O 端口
- 2 个四通道 SPI (QSPI)
- 7 个串行通信模块 (I²C, SPI, CAN, UART)
- USB 全速 (12 Mbps) 设备
- 2 个 I²S/PDM-PCM 和 GPIO
- 密码加速器包

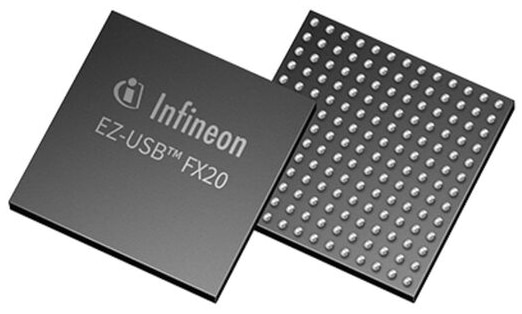

- 10 毫米 x 10 毫米,169 个球,0.75 毫米焊球间距
优势
- 快速启动开发
- 使用配置实用程序快速启动固件
- USB 视频级 (UVC) 固件就绪
- USB3 视觉固件就绪
- 带有标准 FMC 的 DVK,可快速连接到 FPGA 板
- 一体化编程和调试附件板
- 硬件和软件应用说明
- 与上一代 EZ-USB FX3 相比,性能提升高达 550% (FX20)
- 更小的 PCB 占用空间和优化的 BOM 成本
- 10x10 BGA 封装
- 无需高速信号复用器的 USB-C 直接连接
- 集成闪存
应用
- 相机——机器视觉、医疗、多传感器、数码单反相机
- 测试与计量
- 接口转换器
- 视频帧抓取器
- 混合现实耳机/3D 扫描仪
- FPGA 模块/SoM
资源
EZ-USB™ FX5 Peripheral Controllers
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|
![]() | ![]() | CYUSB3082FCAXIXQMA1![]() | USB-DATA | 0 - 立即发货 |
1 : ¥185.61
托盘
| 查看详情 |
![]() | ![]() | CYUSB3083FCAXIXQMA1![]() | USB-DATA | 0 - 立即发货 |
1 : ¥208.21
托盘
| 查看详情 |
![]() | ![]() | CYUSB3084FCAXIXQMA1![]() | USB-DATA | 0 - 立即发货 |
1 : ¥230.55
托盘
| 查看详情 |
EZ-USB™ FX5N Peripheral Controllers
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|
![]() | ![]() | CYUSB3284FCAXIXQMA1![]() | CYUSB3284FCAXIXQMA1 | 0 - 立即发货 |
1 : ¥352.40
散装
| 查看详情 |
![]() | ![]() | CYUSB3282FCAXIXQMA1![]() | CYUSB3282FCAXIXQMA1 | 0 - 立即发货 |
1 : ¥340.50
散装
| 查看详情 |
EZ-USB™ FX10 Peripheral Controllers
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|
![]() | ![]() | CYUSB4014FCAXIXQMA1![]() | USB-DATA | 0 - 立即发货 |
1 : ¥401.17
托盘
| 查看详情 |
![]() | ![]() | CYUSB4013FCAXIXQMA1![]() | USB-DATA | 0 - 立即发货 |
1 : ¥393.98
托盘
| 查看详情 |
![]() | ![]() | CYUSB4012FCAXIXQMA1![]() | CYUSB4012FCAXIXQMA1 | 0 - 立即发货 |
1 : ¥329.35
散装
| 查看详情 |
EZ-USB™ FX20 Peripheral Controllers
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|
![]() | ![]() | CYUSB4022FCAXIXQMA1![]() | CYUSB4022FCAXIXQMA1 | 0 - 立即发货 |
1 : ¥726.66
散装
| 查看详情 |
![]() | ![]() | CYUSB4024FCAXIXQMA1![]() | CYUSB4024FCAXIXQMA1 | 0 - 立即发货 |
1 : ¥766.36
散装
| 查看详情 |
Quick Start Kits
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|
![]() | KITFX10FMC001![]() | EZ-USB FX10 DEV KIT | 0 - 立即发货 |
1 : ¥618.99
盒
| 查看详情 | |
![]() | ![]() | KITFX20FMC001TOBO1![]() | EZ-USB FX20 DEV KIT | 0 - 立即发货 |
1 : ¥1,024.46
盒
| 查看详情 |
![]() | KITFX5NFMC001TOBO1![]() | EZ-USB FX5N DEV KIT | 3 - 立即发货 |
1 : ¥640.80
盒
| 查看详情 | |
![]() | ![]() | KITFX5FMC001TOBO1![]() | EZ-USB FX5 DEV KIT" | 0 - 立即发货 |
1 : ¥618.99
盒
| 查看详情 |
发布日期: 2025-04-16
