SMT 弹簧触点

Harwin 的弹簧触点系列为狭小空间和具有挑战性的 PCB 布局提供灵活的电气连接

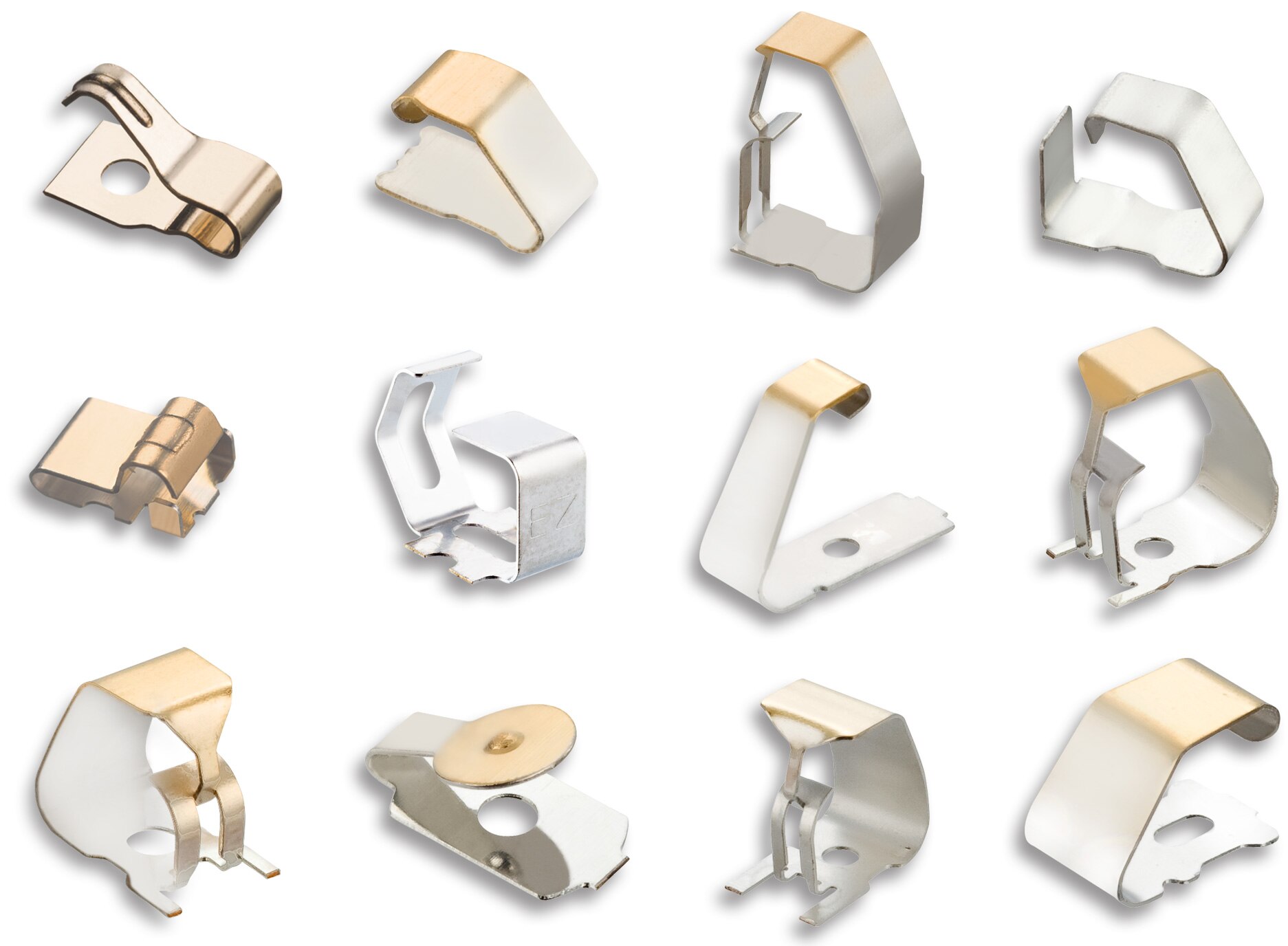

Harwin 的 EZ 弹簧触点Harwin 的 SMT 弹簧触点系列可灵活创建电气和接地连接。简单紧凑的设计为狭小空间和盲插应用提供了完美的解决方案。它们可以承受擦拭和滑动动作,并且耐用达 10,000 次插拔循环。触点以卷带提供,用于自动拾放和回流焊接,以降低生产成本。

弹簧触点有多种配置,具有不同的工作高度、弹簧能力和载流能力。具有正向停止功能的天线触点可防止组件过应力和永久变形。多向触点允许垂直或水平使用。盒式设计可防止自由端扭曲和卡住。C 形设计允许与金属屏蔽或框架简单有效地接触。

特性
  • 提供灵活的电气连接或接地
  • 实现高达 14 A 的电流(取决于触点)
  • 承受高达 10,000 次插拔次数(取决于接触)
  • 允许与金属屏蔽或框架进行简单有效的接触
  • 盲配的理想选择
  • 适合天线应用的小配合面
  • 工作高度从 0.90 mm 到 6.95 mm
  • 镀金和镀锡选择
  • 适用于擦拭和滑动选项
  • 以卷带形式提供,用于自动组装
  • 正向停止选项可防止过应力和永久变形
  • 多向版本可用于垂直或水平插配
  • 盒式设计选项,可防止扭曲和钩住
  • 可用于协助设计、开发和原型制作的开发套件
应用
  • 通信:天线连接、移动和手持设备、内部 PCB 接地
  • 消费者:家庭娱乐、无线设备、物联网
  • 仪表:面板、控制单元、环境监测、过程控制设备
  • 零售:POS 跟踪设备、展示装置、RFID 系统

SMT Spring Contacts

图片制造商零件编号描述可供货数量价格
RFI SHLD FINGER CU GOLD SOLDERS7121-42RRFI SHLD FINGER CU GOLD SOLDER0 - 立即发货
1 : ¥2.65
剪切带(CT)
5000 : ¥1.08
卷带(TR)
1 : ¥2.65
Digi-Reel® 得捷定制卷带
查看详情
RFI SHLD FINGER CU GOLD SOLDERS7221-45RRFI SHLD FINGER CU GOLD SOLDER15017 - 立即发货
1 : ¥2.73
剪切带(CT)
10000 : ¥1.10
卷带(TR)
1 : ¥2.73
Digi-Reel® 得捷定制卷带
查看详情
RFI SHLD FINGER CU NICKEL SOLDERS7071-46RRFI SHLD FINGER CU NICKEL SOLDER17668 - 立即发货
1 : ¥3.06
剪切带(CT)
6000 : ¥1.25
卷带(TR)
1 : ¥3.06
Digi-Reel® 得捷定制卷带
查看详情
RFI SHLD FINGER CU GOLD SOLDERS7081-42RRFI SHLD FINGER CU GOLD SOLDER7877 - 立即发货
1 : ¥3.06
剪切带(CT)
2500 : ¥1.30
卷带(TR)
1 : ¥3.06
Digi-Reel® 得捷定制卷带
查看详情
RFI SHLD FINGER PHOS GOLD SOLDERS7171-45RRFI SHLD FINGER PHOS GOLD SOLDER3324 - 立即发货
1 : ¥3.06
剪切带(CT)
1800 : ¥1.33
卷带(TR)
1 : ¥3.06
Digi-Reel® 得捷定制卷带
查看详情
RFI SHLD FINGER SS GOLD SOLDERS1761-42RRFI SHLD FINGER SS GOLD SOLDER2778 - 立即发货
1 : ¥4.13
剪切带(CT)
2000 : ¥1.84
卷带(TR)
1 : ¥4.13
Digi-Reel® 得捷定制卷带
查看详情
RFI SHLD FINGER SS GOLD SOLDERS1791-42RRFI SHLD FINGER SS GOLD SOLDER35281 - 立即发货
1 : ¥3.97
剪切带(CT)
2000 : ¥1.76
卷带(TR)
1 : ¥3.97
Digi-Reel® 得捷定制卷带
查看详情
RFI SHLD FINGER CU GOLD SOLDERS7051-42RRFI SHLD FINGER CU GOLD SOLDER22435 - 立即发货
1 : ¥4.05
剪切带(CT)
1400 : ¥1.84
卷带(TR)
1 : ¥4.05
Digi-Reel® 得捷定制卷带
查看详情
RFI SHLD FINGER CU GOLD SOLDERS7061-42RRFI SHLD FINGER CU GOLD SOLDER18886 - 立即发货
1 : ¥4.05
剪切带(CT)
1500 : ¥1.83
卷带(TR)
1 : ¥4.05
Digi-Reel® 得捷定制卷带
查看详情
RFI SHLD FINGER GOLD SOLDERS1941-42RRFI SHLD FINGER GOLD SOLDER38394 - 立即发货
1 : ¥5.79
剪切带(CT)
350 : ¥2.93
卷带(TR)
1 : ¥5.79
Digi-Reel® 得捷定制卷带
查看详情
RFI SHLD FINGER CU GOLD SOLDERS7251-45RRFI SHLD FINGER CU GOLD SOLDER25652 - 立即发货
1 : ¥2.65
剪切带(CT)
8000 : ¥1.08
卷带(TR)
1 : ¥2.65
Digi-Reel® 得捷定制卷带
查看详情
RFI SHLD FINGER PHOS GOLD SOLDERS7131-45RRFI SHLD FINGER PHOS GOLD SOLDER10549 - 立即发货
1 : ¥2.73
剪切带(CT)
3000 : ¥1.14
卷带(TR)
1 : ¥2.73
Digi-Reel® 得捷定制卷带
查看详情
RFI SHLD FINGER PHOS GOLD SOLDERS7141-45RRFI SHLD FINGER PHOS GOLD SOLDER48 - 立即发货
1 : ¥2.73
剪切带(CT)
2500 : ¥1.14
卷带(TR)
1 : ¥2.73
Digi-Reel® 得捷定制卷带
查看详情
RFI SHD FINGER SS TIN SLD 2000RLS1761-46RRFI SHD FINGER SS TIN SLD 2000RL52830 - 立即发货
1 : ¥3.31
剪切带(CT)
2000 : ¥1.95
卷带(TR)
查看详情
RFI SHLD FINGER PHOS GOLD SOLDERS7151-45RRFI SHLD FINGER PHOS GOLD SOLDER1384 - 立即发货
1 : ¥2.89
剪切带(CT)
2000 : ¥1.24
卷带(TR)
1 : ¥2.89
Digi-Reel® 得捷定制卷带
查看详情
