MicroBridge 连接器系列

ERNI 的 MicroBridge 连接器系列专为满足现代汽车行业的严格标准而设计

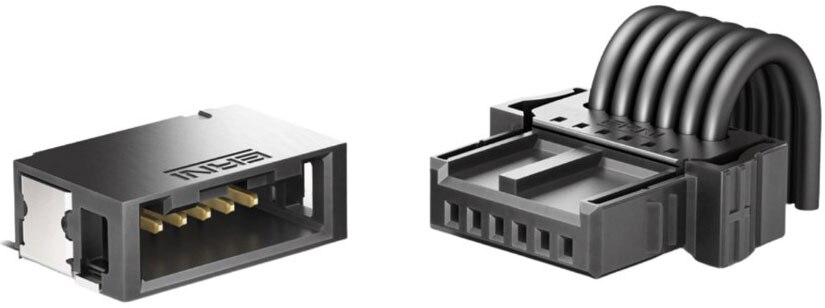

ERNI Electronics 微桥连接器系列的图片ERNI Electronics 的 MicroBridge 线对板连接器专为满足现代汽车行业的严格要求而打造。这种单排 1.27 mm 间距连接器系列在 +20°C 时每个触点可提供最大 9.0 A 的电流。在其坚固耐用的设计之外,该系列还具有 SMT 和 IDC 端接样式、2 针至 20 针数选项,并且均具有双闩锁和集成应变消除功能。MicroBridge 还提供电气连接器位置保证 (CPA) 选项,通过使用没有信号或电流传输功能的缩短引脚来提供连接保证。该小型化系列具有编码/颜色选项,可在 -40°C 至 +150°C 的温度范围内运行。所有这些特性都有利于具有极端温度、空间限制和恶劣环境要求的应用。

特性
  • 单排连接器 (SRC)
  • 引脚数:2 到 20
  • 1.27 mm 间距
  • 集成闩锁
  • 每个触点 9 A
  • AWG 22 和 AWG 24
  • 弯角和垂插配置
  • 端接样式为 SMT 为公头和 IDC 为母头
  • 工作温度范围 -40°C 至 +150°C
  • 双梁母头触点
  • 电气 CPA 选项
  • 基于 VW75174 和 USCAR-2 汽车标准开发
应用
  • 电池管理系统
    • 汽车
    • 工业
    • 家用电源逆变器
    • 太阳能逆变器
    • 风力发电逆变器
  • 汽车 LED 灯
  • 信息娱乐系统
  • 电源集成系统
  • 高端监控摄像系统
  • 医疗设备

Free Hanging Receptacles

图片制造商零件编号描述可供货数量价格查看详情
MICBR F 5POS IDC 90 CBL OUTLT524431-EMICBR F 5POS IDC 90 CBL OUTLT1917 - 立即发货
1 : ¥19.93
托盘
查看详情
MICBR F 14POS IDC 90 CBL OUTLT524491-EMICBR F 14POS IDC 90 CBL OUTLT2358 - 立即发货
1 : ¥38.12
托盘
查看详情
MICBR F 10POS IDC 90 CBL OUTLT524471-EMICBR F 10POS IDC 90 CBL OUTLT2104 - 立即发货
1 : ¥21.34
托盘
查看详情
MICBR F 4POS IDC 90 CBL OUTLT524421-EMICBR F 4POS IDC 90 CBL OUTLT0 - 立即发货
1 : ¥19.02
托盘
查看详情
MICBR F 6POS IDC 90 CBL OUTLT524441-EMICBR F 6POS IDC 90 CBL OUTLT647 - 立即发货
1 : ¥20.84
托盘
查看详情
MICBR F 8POS IDC 90 CBL OUTLT524451-EMICBR F 8POS IDC 90 CBL OUTLT987 - 立即发货
1 : ¥21.34
托盘
查看详情
MICBR F 2POS IDC 90 CBL OUTLT524401-EMICBR F 2POS IDC 90 CBL OUTLT2427 - 立即发货
1 : ¥18.03
托盘
查看详情
6-PIN, RIGHT ANGLE, IDC524444-E6-PIN, RIGHT ANGLE, IDC5149 - 立即发货
1 : ¥20.18
查看详情
MICBR F 12POS IDC 90 CBL OUTLT524481-EMICBR F 12POS IDC 90 CBL OUTLT2742 - 立即发货
1 : ¥29.27
托盘
查看详情
MICBR F 2POS IDC 180 CBL OUTLT504778-EMICBR F 2POS IDC 180 CBL OUTLT0 - 立即发货
2280 : ¥17.99
托盘
查看详情
MICBR F 4POS IDC 180 CBL OUTLT504898-EMICBR F 4POS IDC 180 CBL OUTLT0 - 立即发货
1740 : ¥19.00
托盘
查看详情
MICBR F 5POS IDC 180 CBL OUTLT504958-EMICBR F 5POS IDC 180 CBL OUTLT0 - 立即发货
1560 : ¥19.82
托盘
查看详情
MICBR F 6POS IDC 180 CBL OUTLT505018-EMICBR F 6POS IDC 180 CBL OUTLT0 - 立即发货
1380 : ¥20.66
托盘
查看详情
MICBR F 8POS IDC 180 CBL OUTLT505078-EMICBR F 8POS IDC 180 CBL OUTLT0 - 立即发货
1710 : ¥20.68
托盘
查看详情
MICBR F 16POS IDC 180 CBL OUTLT505318-EMICBR F 16POS IDC 180 CBL OUTLT0 - 立即发货
2160 : ¥23.26
托盘
查看详情
MICBR F 9POS IDC 180 CBL OUTLT514983-EMICBR F 9POS IDC 180 CBL OUTLT0 - 立即发货
3240 : ¥21.34
托盘
查看详情

Headers

图片制造商零件编号描述可供货数量价格查看详情
MICBR M 5POS ST SMD W/O ELEC CPA504405-EMICBR M 5POS ST SMD W/O ELEC CPA0 - 立即发货
1 : ¥25.14
剪切带(CT)
440 : ¥16.36
卷带(TR)
1 : ¥25.14
Digi-Reel® 得捷定制卷带
查看详情
MICBR M 8POS ST SMD W/ELECT CPA515954-EMICBR M 8POS ST SMD W/ELECT CPA404 - 立即发货
1 : ¥32.58
剪切带(CT)
1760 : ¥17.51
卷带(TR)
查看详情
MICBR M 6POS ST SMD W/O ELEC CPA515109-EMICBR M 6POS ST SMD W/O ELEC CPA425 - 立即发货
1 : ¥129.75
剪切带(CT)
1760 : ¥17.25
卷带(TR)
查看详情
MICBR M 10POS RA SMD W/O ELECCPA504295-EMICBR M 10POS RA SMD W/O ELECCPA575 - 立即发货
1 : ¥22.91
剪切带(CT)
900 : ¥14.18
卷带(TR)
1 : ¥22.91
Digi-Reel® 得捷定制卷带
查看详情
MICBR M 14POS RA SMD W/ELECT CPA514496-EMICBR M 14POS RA SMD W/ELECT CPA3989 - 立即发货
1 : ¥33.08
剪切带(CT)
900 : ¥17.78
卷带(TR)
1 : ¥33.08
Digi-Reel® 得捷定制卷带
查看详情
MICBR M 12POS RA SMD W/O ELECCPA504305-EMICBR M 12POS RA SMD W/O ELECCPA162 - 立即发货
1 : ¥26.88
剪切带(CT)
900 : ¥16.64
卷带(TR)
1 : ¥26.88
Digi-Reel® 得捷定制卷带
查看详情
MICBR M 5POS ST SMD W/O ELEC CPA515436-EMICBR M 5POS ST SMD W/O ELEC CPA424 - 立即发货
1 : ¥31.26
剪切带(CT)
440 : ¥20.31
卷带(TR)
1 : ¥31.26
Digi-Reel® 得捷定制卷带
查看详情
MICBR M 4POS ST SMD W/O ELEC CPA504385-EMICBR M 4POS ST SMD W/O ELEC CPA1 - 立即发货
1 : ¥35.15
剪切带(CT)
1760 : ¥12.68
卷带(TR)
查看详情
MICBR M 5POS RA SMD W/O ELEC CPA504265-EMICBR M 5POS RA SMD W/O ELEC CPA95 - 立即发货
1 : ¥36.22
剪切带(CT)
900 : ¥11.11
卷带(TR)
1 : ¥36.22
Digi-Reel® 得捷定制卷带
查看详情
MICBR M 6POS RA SMD W/O ELEC CPA504275-EMICBR M 6POS RA SMD W/O ELEC CPA1 - 立即发货
1 : ¥39.53
剪切带(CT)
900 : ¥11.67
卷带(TR)
1 : ¥39.53
Digi-Reel® 得捷定制卷带
查看详情
MICBR M 6POS ST SMD W/O ELEC CPA504425-EMICBR M 6POS ST SMD W/O ELEC CPA0 - 立即发货
1 : ¥26.05
剪切带(CT)
440 : ¥16.93
卷带(TR)
1 : ¥26.05
Digi-Reel® 得捷定制卷带
查看详情
MICBR M 8POS RA SMD W/O ELEC CPA504285-EMICBR M 8POS RA SMD W/O ELEC CPA715 - 立即发货
1 : ¥43.58
剪切带(CT)
900 : ¥9.89
卷带(TR)
1 : ¥43.58
Digi-Reel® 得捷定制卷带
查看详情
MICBR M 4POS RA SMD W/ELECT CPA515898-EMICBR M 4POS RA SMD W/ELECT CPA890 - 立即发货
1 : ¥111.56
剪切带(CT)
900 : ¥10.99
卷带(TR)
1 : ¥111.56
Digi-Reel® 得捷定制卷带
查看详情
MICBR M 4POS ST SMD W/ELECT CPA515949-EMICBR M 4POS ST SMD W/ELECT CPA415 - 立即发货
1 : ¥115.28
剪切带(CT)
1760 : ¥16.17
卷带(TR)
查看详情
MICBR M 6POS RA SMD W/ELECT CPA514523-EMICBR M 6POS RA SMD W/ELECT CPA829 - 立即发货
1 : ¥126.03
剪切带(CT)
900 : ¥11.99
卷带(TR)
1 : ¥126.03
Digi-Reel® 得捷定制卷带
查看详情
MICBR M 8POS RA SMD W/ELECT CPA515094-EMICBR M 8POS RA SMD W/ELECT CPA890 - 立即发货
1 : ¥140.42
剪切带(CT)
900 : ¥12.24
卷带(TR)
1 : ¥140.42
Digi-Reel® 得捷定制卷带
查看详情
MICBR M 2POS RA SMD W/O ELEC CPA504235-EMICBR M 2POS RA SMD W/O ELEC CPA1542 - 立即发货
1 : ¥16.13
剪切带(CT)
900 : ¥9.98
卷带(TR)
1 : ¥16.13
Digi-Reel® 得捷定制卷带
查看详情
MICBR M 4POS RA SMD W/O ELEC CPA504255-EMICBR M 4POS RA SMD W/O ELEC CPA352 - 立即发货
1 : ¥17.04
剪切带(CT)
900 : ¥10.55
卷带(TR)
1 : ¥17.04
Digi-Reel® 得捷定制卷带
查看详情
MICBR M 8POS ST SMD W/O ELEC CPA504445-EMICBR M 8POS ST SMD W/O ELEC CPA1530 - 立即发货
1 : ¥26.46
剪切带(CT)
440 : ¥17.22
卷带(TR)
1 : ¥26.46
Digi-Reel® 得捷定制卷带
查看详情
发布日期: 2021-11-05
