基于 Raspberry Pi 的工业 IO 收集器

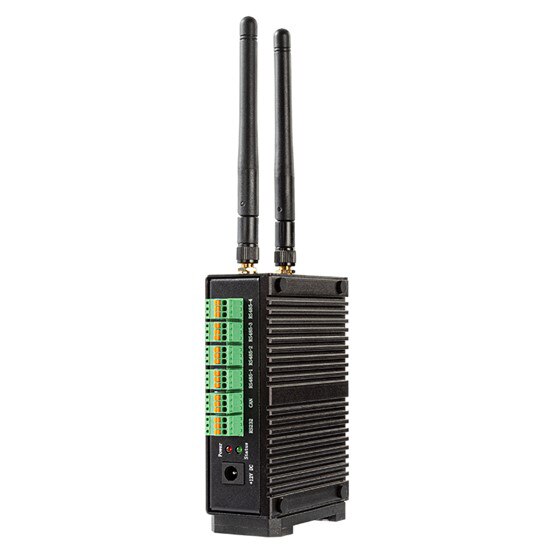

EDATEC 制造基于预装在每台 PC 上的 Raspberry Pi Compute Module 4 (CM4) 的工业 PC。根据随附的 CM4 模块，CM4 Sensing 提供多种版本。为减轻因热量积聚导致的 CM4 频率下移，CM4 Sensing 系列 PC 采用坚固的 103 mm x 73 mm x 32 mm 金属外壳，该外壳与 CM4 的关键元件接触，从而达到散热的目的。该外壳包括用于可靠无线连接的外部天线连接，以及四个螺纹孔以容纳标准 DIN 导轨安装夹。CM4 插入到一个载板，载板包括 eMMC 内存、SD 卡插槽、4K HDMI 视频输出、电池供电的实时时钟 (RTC) 和蜂鸣器等附加功能。选项包括蜂窝无线调制解调器和内置显示器串行接口 (DSI)，允许用户连接与 Raspberry Pi 兼容的 7" 触摸显示器。

CM4 Sensing 系列提供 8 GB eMMC 和 2 GB DDR 内存选项。eMMC 和 SD 卡内存类型并不互斥；应用可以同时使用这两种类型，例如将操作系统存储在 eMMC 内存中和使用 SD 存储卡存储数据。该系统由 8 V_DC 至 28 V_DC 电源供电，为外部显示器提供 5 V/1.5 A 输出。
