            共模噪声抑制扼流圈 – ECMx 系列

                    Eaton 的 ECMS 和 EMTS 为高频和电源线路提供滤波高压隔离

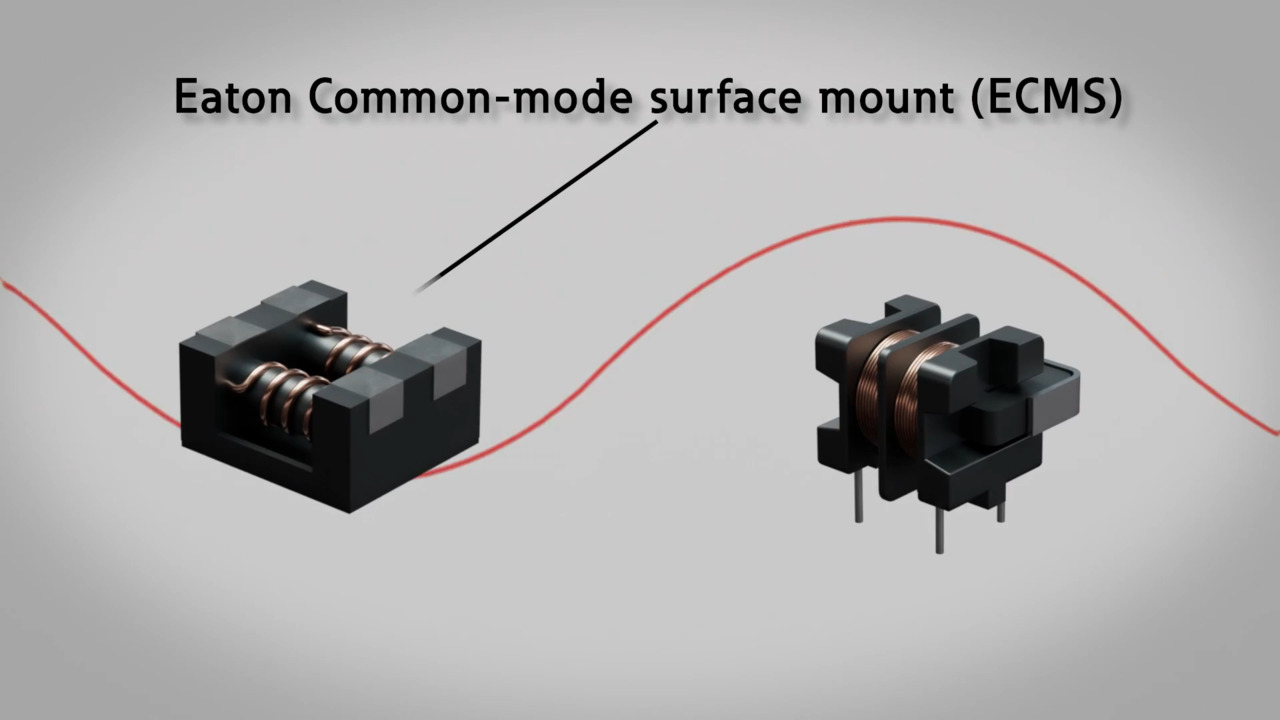

Eaton 的 ECMx 系列共模噪声抑制扼流圈图片 Eaton ECMx 共模扼流圈提供从 7 mm 到 24 mm 的多种通孔和表面贴装尺寸。ECMx 提供完整范围的电感、阻抗和电流额定值，同时在当今的高频和电源线路中提供高性能噪声过滤。ECMS 表面贴装和 ECMT 通孔安装提供了过滤选项（从高压隔离到 EMI 抗扰度）的最佳组合，是各种商业应用的理想选择。

资源

用于电子应用的共模噪声抑制器件 – 产品帮助

特性

封闭的磁路减少了传导性 EMI 辐射
高阻抗和高电感值
结构坚固

高压隔离
独立绕组部分
额定电压：250 V_AC

应用

工业物联网设备
运动控制
电源
备用电池
可再生能源产品

智能量表
太阳能/风力发电机、逆变器、充电器控制器
医疗设备
高科技消费品
家电

ECMS1V0704 Series

制造商零件编号	描述	额定电流（最大）	DC 电阻 (DCR)（最大值）	额定电压 - DC	可供货数量	价格	查看详情
ECMS1V0704-102-R	CMC 3A 2LN 1.02 KOHM SMD	3A	17 毫欧	80V	1543 - 立即发货	1 : ¥7.10 剪切带（CT） 1500 : ¥3.79 卷带（TR） 1 : ¥8.54 Digi-Reel® 得捷定制卷带	查看详情
ECMS1V0704-451-R	CMC 5A 2LN 450 OHM SMD	5A	10 毫欧	80V	2193 - 立即发货	1 : ¥7.10 剪切带（CT） 1500 : ¥3.81 卷带（TR） 1 : ¥8.54 Digi-Reel® 得捷定制卷带	查看详情
ECMS1V0704-272-R	CMC 1A 2LN 2.7 KOHM SMD	1A	63 毫欧	80V	2376 - 立即发货	1 : ¥8.54 剪切带（CT） 1500 : ¥3.79 卷带（TR） 1 : ¥8.54 Digi-Reel® 得捷定制卷带	查看详情
ECMS1V0704-701-R	CMC 4A 2LN 700 OHM SMD	4A	15 毫欧	80V	2635 - 立即发货	1 : ¥7.10 剪切带（CT） 1500 : ¥3.82 卷带（TR） 1 : ¥7.10 Digi-Reel® 得捷定制卷带	查看详情
ECMS1V0704-141-R	CMC 9A 2LN 140 OHM SMD	9A	10 毫欧	80V	4458 - 立即发货	1 : ¥8.62 剪切带（CT） 1500 : ¥3.85 卷带（TR） 1 : ¥8.62 Digi-Reel® 得捷定制卷带	查看详情

查看更多内容

ECMS1V0905 Series

制造商零件编号	描述	额定电流（最大）	DC 电阻 (DCR)（最大值）	额定电压 - DC	可供货数量	价格	查看详情
ECMS1V0905-102-R	CMC 4A 2LN 1 KOHM SURFACE MOUNT	4A	13 毫欧	80V	60 - 立即发货	1 : ¥8.54 剪切带（CT） 700 : ¥4.14 卷带（TR） 1 : ¥8.54 Digi-Reel® 得捷定制卷带	查看详情
ECMS1V0905-601-R	CMC 5.5A 2LN 600 OHM SMD	5.5A	8 毫欧	80V	87 - 立即发货	1 : ¥7.18 剪切带（CT） 700 : ¥4.14 卷带（TR） 1 : ¥7.18 Digi-Reel® 得捷定制卷带	查看详情
ECMS1V0905-222-R	CMC 3A 2LN 2.2 KOHM SMD	3A	50 毫欧	80V	364 - 立即发货	1 : ¥7.35 剪切带（CT） 700 : ¥4.21 卷带（TR） 1 : ¥7.35 Digi-Reel® 得捷定制卷带	查看详情

查看更多内容

ECMS1V1306 Series

	图片	制造商零件编号	描述	额定电流（最大）	DC 电阻 (DCR)（最大值）	额定电压 - DC	可供货数量	价格	查看详情
		ECMS1V1306-701-R	CMC 8A 2LN 700 OHM SMD	8A	6 毫欧	80V	295 - 立即发货	1 : ¥10.40 剪切带（CT） 500 : ¥5.09 卷带（TR） 1 : ¥10.40 Digi-Reel® 得捷定制卷带	查看详情
		ECMS1V1306-102-R	CMC 6A 2LN 1 KOHM SURFACE MOUNT	6A	14 毫欧	80V	1494 - 立即发货	1 : ¥6.93 剪切带（CT） 500 : ¥4.09 卷带（TR） 1 : ¥6.93 Digi-Reel® 得捷定制卷带	查看详情

查看更多内容

ECMT1V17 Series

制造商零件编号	描述	额定电流（最大）	DC 电阻 (DCR)（最大值）	额定电压 - DC	可供货数量	价格	查看详情
ECMT1V1714H-100-R	CMC 10MH 1.2A 2LN TH	1.2A	600 毫欧	-	1020 - 立即发货	1 : ¥17.66 托盘	查看详情
ECMT1V1714H-150-R	CMC 15MH 1A 2LN TH	1A	600 毫欧	-	300 - 立即发货	1 : ¥21.30 托盘	查看详情
ECMT1V1714H-1R0-R	CMC 1MH 1A 2LN TH	1A	100 毫欧	-	2407 - 立即发货	1 : ¥14.54 托盘	查看详情
ECMT1V1714H-2R0-R	CMC 2MH 1.4A 2LN TH	1.4A	300 毫欧	-	0 - 立即发货	1 : ¥18.17 托盘	查看详情
ECMT1V1714H-330-R	CMC 33MH 500MA 2LN TH	500mA	2.7 欧姆	-	2413 - 立即发货	1 : ¥16.14 托盘	查看详情
ECMT1V1714H-5R0-R	CMC 5MH 1.4A 2LN TH	1.4A	300 毫欧	-	901 - 立即发货	1 : ¥17.66 托盘	查看详情
ECMT1V1714H-8R0-R	CMC 8MH 800MA 2LN TH	800mA	1 欧姆	-	1356 - 立即发货	1 : ¥13.27 托盘	查看详情
ECMT1V1717S-100-R	CMC 10MH 1.2A 2LN TH	1.2A	600 毫欧	-	6061 - 立即发货	1 : ¥8.03 托盘	查看详情
ECMT1V1717S-1R0-R	CMC 1MH 1A 2LN TH	1A	100 毫欧	-	2567 - 立即发货	1 : ¥12.93 托盘	查看详情
ECMT1V1717S-2R0-R	CMC 2MH 1.4A 2LN TH	1.4A	300 毫欧	-	0 - 立即发货	1 : ¥18.17 托盘	查看详情

查看更多内容

ECMT1V20 Series

制造商零件编号	描述	额定电流（最大）	DC 电阻 (DCR)（最大值）	额定电压 - DC	可供货数量	价格	查看详情
ECMT1V2017H-200-R	CMC 20MH 1A 2LN TH	1A	550 毫欧	-	123 - 立即发货	1 : ¥28.91 托盘	查看详情
ECMT1V2017H-2R0-R	CMC 2MH 1.5A 2LN TH	1.5A	80 毫欧	-	1180 - 立即发货	1 : ¥19.10 托盘	查看详情
ECMT1V2023S-200-R	CMC 20MH 1A 2LN TH	1A	550 毫欧	-	118 - 立即发货	1 : ¥28.91 托盘	查看详情
ECMT1V2023S-2R0-R	CMC 2MH 1.5A 2LN TH	1.5A	80 毫欧	-	2273 - 立即发货	1 : ¥16.23 托盘	查看详情

查看更多内容

ECMT1V24 Series

	图片	制造商零件编号	描述	额定电流（最大）	DC 电阻 (DCR)（最大值）	额定电压 - DC	可供货数量	价格	查看详情
		ECMT1V2429S-5R0-R	CMC 5MH 1.4A 2LN TH	1.4A	300 毫欧	-	557 - 立即发货	1 : ¥27.81 托盘	查看详情
		ECMT1V2429S-100-R	CMC 10MH 1.2A 2LN TH	1.2A	600 毫欧	-	212 - 立即发货	1 : ¥21.72 托盘	查看详情

查看更多内容

发布日期： 2022-05-13
