RAFT 连接器
CLIFF Electronics 的 RAFT 连接器可减少机架面板系统后部互连所需的空间

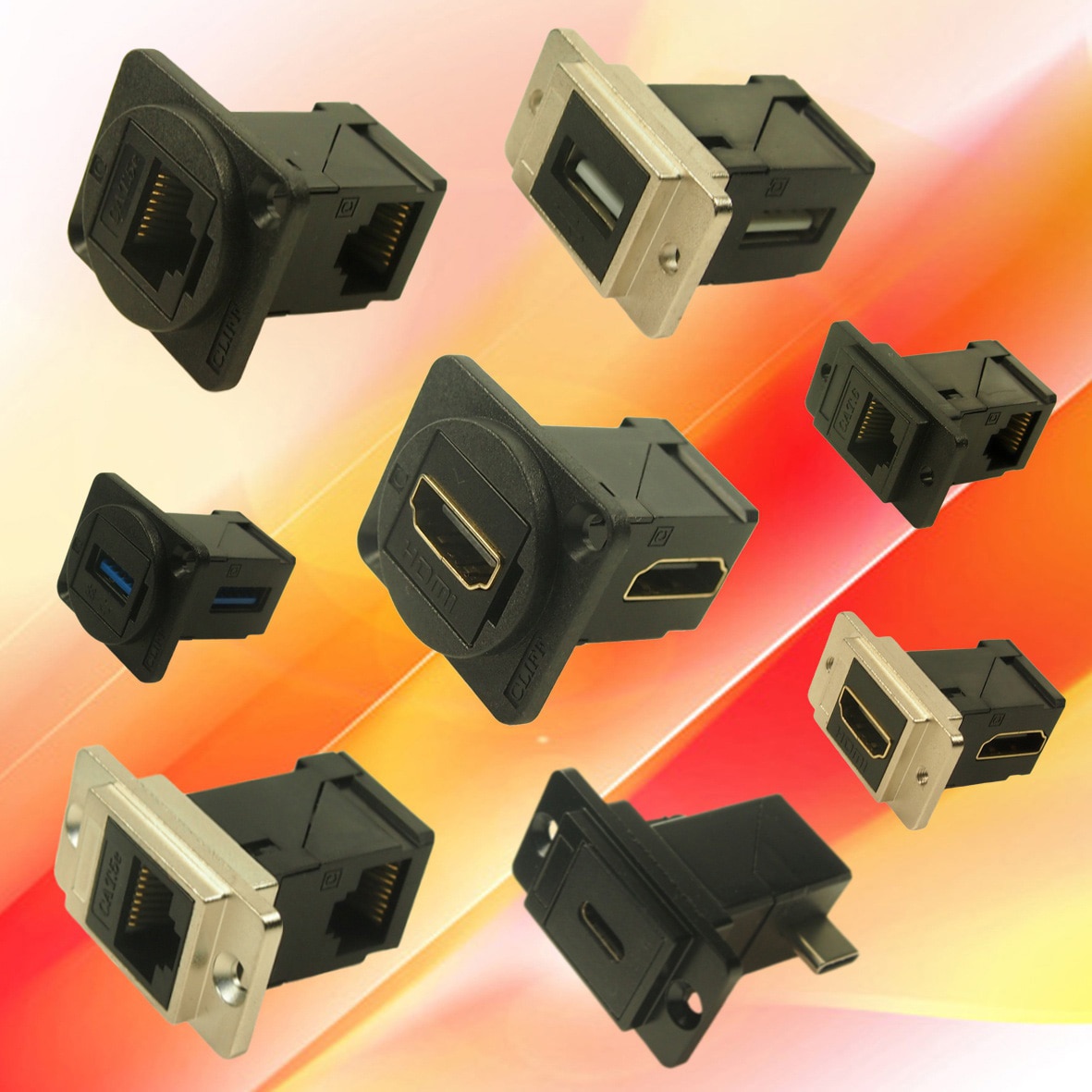

CLIFF Electronics 的直角馈通 (RAFT) 连接器非常适合无需后部入口深度的壁挂式盒类连接,或必须从底部或顶部接入的场景。这些连接器可减少机架面板系统后部互连所需的空间,并提供垂直连接以方便从上到下接线,为系统集成商提供更大的灵活性。后部外形薄,可适应最狭窄的面板后空间,为系统集成商提供更大的灵活性。带有多种安装孔选项,可从正面或背面安装。
有六种规格可供选择,包括 RJ45 CAT5e、RJ45 CAT6、HDMI、USB 2、USB 3.1 和 USB-C®。它们有两种宽度可供选择,以辅助产品设计。XLR 连接器的标准格式为 26 mm × 31 mm,面板开孔直径为 24 mm,紧凑型 DUALSLIM 的尺寸为 19 mm × 35.5 mm,适合狭窄的 17.15 mm × 22.86 mm 面板开孔。
DUALSLIM 版本可提供镍、黑色金属或黑色塑料主体,仅 XLR 切口类型有黑色塑料版本。安装选项包括前面板或后面板安装,带 2.5 mm 普通孔、3.2 mm 普通孔、3.2 mm 埋头孔、M3 螺纹孔或 #4-40 UNC 螺纹孔。
这些馈通连接器可安装在具有最多 16 个标准 XLR 或 20 个 DUALSLIM 连接器的 19 英寸机架面板上。可直接提供毛坯和预组装面板。
各种 DUALSLIM 和 XLR 外形连接器让设计人员可以将电源、音频、视频、数字、光纤、网络和数据馈送集成到工业、运输、储能、医疗诊治设备、PoE、基础设施与工业应用、仪器仪表与控制连接、专业广播设备(演播室与移动设备)、灯光与音频、演播室、公共建筑、学校、办公室、数据中心和实验室。
- 有六个版本可供选择:
- RJ45 超五类
- RJ45 六类
- HDMI
- USB 2
- USB 3.1
- USB-C
- 直角连接器
- 前部或后部安装
- 后部外形薄
- XLR 格式框架
- DUALSLIM 窄框
- 塑料或压铸金属框架
- 镀镍或镀黑
- 五种安装孔类型:
- 普通 2.5 mm
- 普通 3.2 mm
- 3.2 mm 沉头孔
- M3 螺纹
- #4-40 UNC 螺纹孔
- 工业应用
- 运输
- 储能
- 医疗诊治设备
- PoE
- 基础设施和工业应用
- 仪表和控制连接
- 专业广播设备(演播室和移动设备)
- 灯光和音响
- 工作室
- 公共建筑
- 学校
- 办公室
- 数据中心
- 实验室
RAFT Connectors
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|
CP30754 | RAFT DUALSLIM USB2.0 A-A CSK | 48 - 立即发货 | $91.87 | 查看详情 | ||
CP30254 | RAFT USB2.0 A-A CSK BLACK | 48 - 立即发货 | $99.02 | 查看详情 | ||
CP30754M3 | RAFT METAL DUALSLIM USB2.0 A-A M | 48 - 立即发货 | $104.96 | 查看详情 | ||
CP30754M | RAFT METAL DUALSLIM USB2.0 A-A C | 42 - 立即发货 | $104.96 | 查看详情 | ||
CP30754MB | RAFT BLACK METAL DUALSLIM USB2.0 | 50 - 立即发货 | $104.96 | 查看详情 | ||
CP30754MB3 | RAFT BLACK METAL DUALSLIM USB2.0 | 50 - 立即发货 | $104.96 | 查看详情 | ||
CP30753 | RAFT DUALSLIM HDMI CSK | 41 - 立即发货 | $114.79 | 查看详情 | ||
CP30753MB3 | RAFT BLKMETAL DLSLIM HDMI M3 | 50 - 立即发货 | $129.18 | 查看详情 | ||
CP30753MB | RAFT BLKMETAL DLSLIM HDMI CSK | 49 - 立即发货 | $129.18 | 查看详情 | ||
CP30753M | RAFT METAL DUALSLIM HDMI CSK | 44 - 立即发货 | $129.18 | 查看详情 |
