Cirrus Logic Inc

具有 MasterHIFI™ 音频的 CS43198 数模转换器 (DAC)

Cirrus Logic的CS43198低功耗DAC可提供卓越的系统级音频性能，而不会耗尽电池寿命

Cirrus Logic CS43198 音频 D/A 转换器的图片Cirrus Logic 的 CS43198 是低功耗音频 DAC，可提供卓越的系统级音频性能，而不会耗尽电池寿命。这些 IC 可最大限度减少电路板空间需求，同时实现性能和功能，从而推动设计差异化。

CS43198 器件具有 600Ω 的高阻抗，130 dBA 的动态范围，-115 dB 的 THD+N 额定值以及大于 110 dB 的通道间隔离度。专有的数字插值滤波器支持五种可选的数字滤波器响应，以最大限度地减少前置回声和瞬时振荡干扰。滤波选项包括具有伪线性相位的低群延迟和快速或慢速衰减。获得专利的片上 DirectStream Digital™ (DSD) 处理器在直接模式下最高支持 DSD256，通过提供带有软斜坡的非衰减音量控制以及 Scarlet Book 推荐的 50 kHz 滤波来保持音频完整性。DSD 和 PCM 回放路径之间的无缝转换是通过与模拟输出电平和通道混合匹配的音量产生的。这些 CS43198 采用 40 引脚 QFN 或 42 引脚 WLCSP 封装。

这些设备被指定为 MasterHIFI 音频产品，用于满足 Cirrus Logic 在高保真音频播放方面的最高标准。这些标准专注于指示真正高保真音频的特定阈值，包括高动态范围、低失真、卓越的频率响应、高采样率和高位深度。

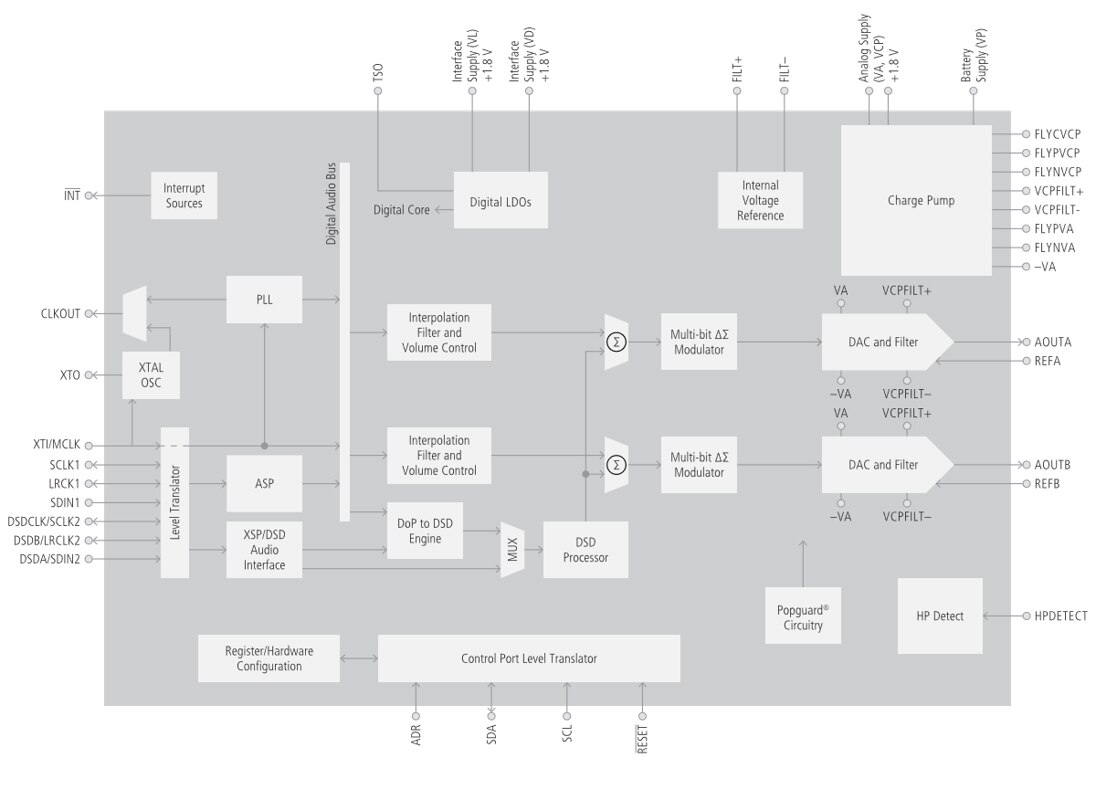

Cirrus Logic CS43198 音频 D/A 转换器原理图

特性
  • 具有失配整形技术的高级 32 位过采样多位调制器
    • 消除由于片上元件不匹配引起的失真
    • 支持最高 384 kHz 的采样频率
    • 低时钟抖动灵敏度
    • 自动静音检测
  • 串行音频输入
    • I2S、右对齐、左对齐、DoP、DSD 和 TDM 接口
    • 主或从操作
    • 音量控制，步长为 0.5 dB，软斜坡
    • 44.1 kHz 去加重和反转功能
  • 1 MHz I2C 和硬件模式控制
  • 输出电平最高达 2 VRMS
  • 演进性能：THD+N 等级为 -115 dB
  • 增加了 Hi-Fi DSD 播放速率 DSD256
  • 专利的专用 DSD 处理器，支持高分辨率音频格式
    • DSD over PCM (DSD DoP)，最高可达 DSD256
    • 处理 DSD 和 PCM 音频流之间的切换，匹配模拟音频输出电平
  • 集成 PLL
    • 参考时钟源自 MCLK 引脚
    • 系统时钟输出
应用
  • 智能手机
  • 平板电脑
  • 便携式媒体播放器
  • 笔记本电脑
  • 数字引线组
  • 有源音箱
  • 家庭影院系统
  • 蓝光和 DVD 播放器
  • 专业音频

CS43198 Audio DACs

图片制造商零件编号描述供应商器件封装安装类型可供货数量价格查看详情
IC DAC 32BIT V-OUT 42WLCSPCS43198-CWZRIC DAC 32BIT V-OUT 42WLCSP42-WLCSP（3.18x2.71）表面贴装型4932 - 立即发货$140.89查看详情
IC DAC 32BIT V-OUT 40QFNCS43198-CNZRIC DAC 32BIT V-OUT 40QFN40-QFN（5x5）表面贴装型1741 - 立即发货$142.11查看详情

Evaluation Board

图片制造商零件编号描述功能嵌入式主要属性可供货数量价格查看详情
BD-130DB32BITHIPERFDACWPSEUDODFCDB43198KBD-130DB32BITHIPERFDACWPSEUDODF音频/立体声 DAC--1 - 立即发货$5,274.72查看详情
发布日期： 2018-10-25
