具有保护功能的 100V 双向降压或升压 DC/DC 控制器 LT8228
如果其中一个电池发生故障,Analog Devices 的控制器可通过强制另一块电池接管来实现全部功能安全

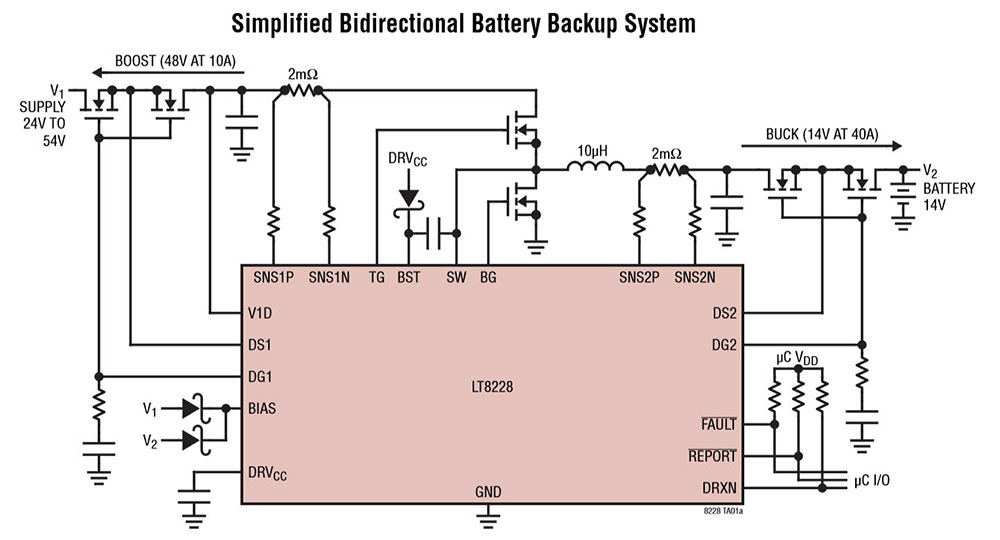

Analog Devices LT8228 100 V 双向降压或升压型 DC/DC 控制器通过控制具有双向功能的 48 V 和 12 V 电池,在混合动力和电动汽车 (EV) 关键非传动系子系统中提供了可持续的电源,从而实现了电源冗余。如果其中一个电池发生故障,这些控制器还可以通过迫使另一块电池接管车辆,使其正常运行,从而避免潜在的灾难性后果,实现全面的功能安全。
LT8228 自动确定电流的方向,也可以从外部控制该方向。输入和输出保护 MOSFET 可以防止负电压,控制浪涌电流并在故障条件下(例如开关 MOSFET 短路)在端子之间提供隔离。在降压模式下,保护 MOSFET 可防止反向电流。在升压模式下,相同的 MOSFET 调节输出浪涌电流,并使用可调定时器断路器来保护自身。
LT8228 实现了双向输入和输出流以及独立的电流监视。无主容错均流功能使 LT8228 芯片可以并行工作,并且可以在保持分流精度的同时进行加法或减法。内部和外部故障诊断和报告可通过单独的引脚(FAULT 和 REPORT)获得。每个 LT8228 均调节至平均输出电流,从而消除了对主控制器的需求。当单个 LT8228 被禁用或处于故障状态时,它将停止向平均总线输出,从而使均流方案具有容错能力。LT8228 采用 38 引线 TSSOP 封装。

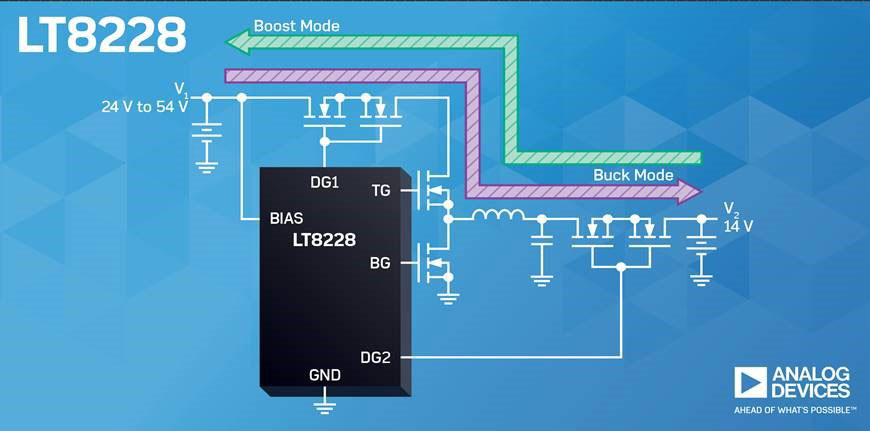

LT8228 控制器在降压模式下提供一个降压输出电压,而在升压模式下提供一个升压输出电压。输入和输出电压可以设置为 100V。在诸如备用电池系统之类的应用中,双向功能允许从较高或较低电压的电源为电池充电。当电源不可用时,电池会升压或降压至电源电压。
为了优化瞬态响应,LT8228 具有两个误差放大器,一个用于升压模式,另一个用于具有独立补偿引脚的降压模式。在轻载条件下检测到反向电感器电流时,控制器将以不连续导通模式工作。
- 自动确定电流的方向,或者从外部控制方向
- 在降压模式下提供降压输出电压,而在升压模式下提供升压输出电压
- 输入和输出电压可以设置为高达 100 V
- 两个误差放大器,一个用于升压模式,另一个用于降压模式,具有独立的补偿引脚
- 38 引线 TSSOP 封装
- 备用电池系统
- 汽车系统
LT8228 100 V Bidirectional Buck or Boost DC/DC Controllers with Protection
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|
LT8228IFE#PBF | SWITCHING VOLTAGE REGULATORS 100 | 20 - 立即发货 | $148.13 | 查看详情 |
