Analog Devices Inc

ADN4620 3.75 kVrms 双通道 LVDS 2.5 千兆位隔离器

Analog Devices 的 ADN4620 采用增强的 iCoupler® 技术来实现高速运行，从而提供 LVDS 信号链的插入式电流隔离

Analog Devices 的 ADN4620 3.75 kV rms 双通道 LVDS 2.5 千兆位隔离器图片ADI 的 ADN4620 是一款双通道、信号隔离、低压差分信号 (LVDS) 缓冲器，工作速率高达 2.5 Gbps，抖动极低。这些器件集成了增强的 ADI iCoupler 技术来实现高速运行，从而提供 LVDS 信号链的插入式电流隔离到 LVDS 接收器和来自 LVDS 驱动器的交流耦合和/或电平转换允许隔离其他高速信号，例如电流模式逻辑 (CML)。

ADN4620 包含一种刷新机制，用于监控输入和输出状态，并确保在没有数据转换的情况下（例如，上电时）保持不变。为了低功耗和低抖动的高速运行，隔离器电路依赖于 1.8 V 电源。相比之下，LVDS 接收器使用 3.3 V 电源支持整个共模范围，根据规格书中的表 2，输入电压范围（输入共模加差分输入电压）为 0 V 至 2.4 V。

这些器件完全适用于宽工业温度范围，采用紧凑型 SSOP 封装，爬电距离为 5.3 mm（用于交流市电电压下的增强绝缘）。

EVAL-ADN4620EBZ 无需外部元件即可快速轻松地评估 ADN4620 LVDS 隔离器。ADN4620 的 iCoupler 技术将 2 通道隔离器与 LVDS 接收器和驱动器集成到单个 20 引脚 SSOP 封装中。ADN4620 能够以达 2.5 Gbps 的高数据速率和低抖动运行

资源

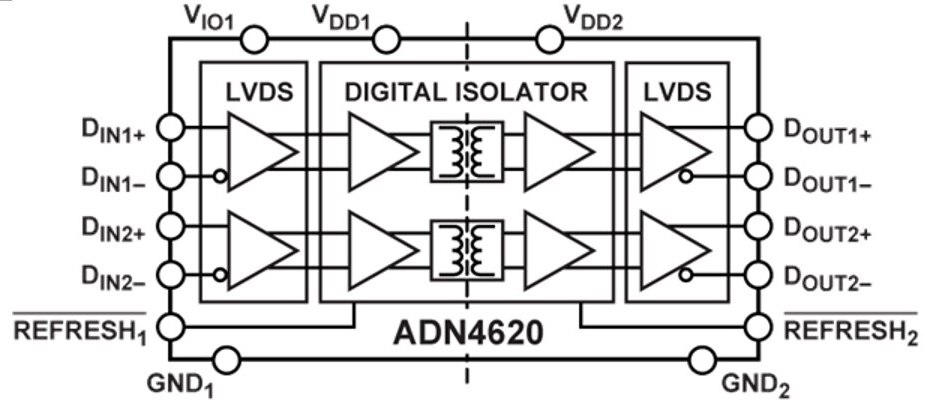

Analog Devices 的 ADN4620 3.75 kV rms 双通道 LVDS 2.5 千兆位隔离器图片

特性
  • 3.75 kVRMS LVDS 隔离器
  • 符合 TIA/EIA-644-A LVDS 信号电平
  • 双通道配置（ADN4620：2 + 0、ADN4621：1 + 1）
  • 高达 2.5 Gbps 任何数据速率，低抖动切换
    • 跨两个通道的 5 Gbps 总带宽
    • 2.15 ns 典型传播延迟
    • 典型抖动：0.82 ps rms（随机）、40 ps（总峰峰值）
  • 低功耗 1.8 V 电源和用于 I/O 的 3.3 V 电源
  • ±7 kV IEC 61000-4-2 ESD 隔离栅保护
  • 高共模瞬态抗扰度：70 kV/μs（典型值）
  • 安全和监管认可（20 引线 SSOP 封装）
    • UL（申请中）：3750 VRMS 持续 1 分钟，符合 UL 1577
    • CSA 5A 元器件允收通知（申请中）
    • VDE 合格证书，加强绝缘（申请中）
      • DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
      • VIORM = 1500 VPEAK（最大工作绝缘电压）
  • 启用或禁用刷新（低速输出正确性检查）
  • 工作温度范围： -40°C 至 +125°C
  • 具有 5.3 mm 爬电距离的紧凑型 SSOP 封装
应用
  • 模拟前端隔离
  • 数据平面隔离
  • 隔离式高速时钟和数据链路
  • 多千兆位序列化/反序列化 (SERDES)
  • PCB 到 PCB 光学替代产品（例如，短距离光纤）

IC

图片制造商零件编号描述可供货数量价格查看详情
DUAL CHAN 2.5GBPS 2+0 LVDS ISOLAADN4620BRSZDUAL CHAN 2.5GBPS 2+0 LVDS ISOLA305 - 立即发货$167.80查看详情

Evaluation Board

图片制造商零件编号描述可供货数量价格查看详情
ADN4620 SSOP EVALUATION BOARDEVAL-ADN4620EBZADN4620 SSOP EVALUATION BOARD2 - 立即发货$760.25查看详情
发布日期： 2022-08-23
