灵活的板对板射频连接器解决方案

同轴连接器为盲配接应用提供了理想的解决方案

Amphenol RF 板对板连接器解决方案采用紧凑、小巧的基底面设计，具有行业领先的浮动能力，可为径向和轴向错配提供最大的容差，使得这些互连器件非常适合盲配接应用。Amphenol RF 提供各种各样采用 AFI、SMP 和 PSMP 接口的连接器配置，为板对板设计带来了最大的灵活性。

配合配置

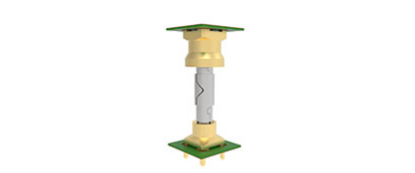

并联

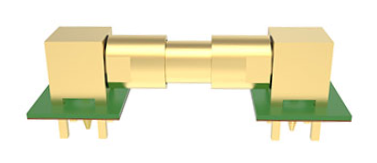

共面

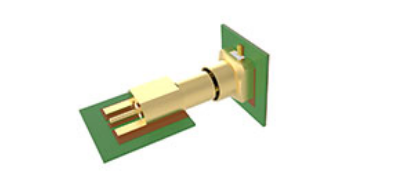

直角

板对板射频连接器类型

AFI 板对板射频连接器

AFI 连接器系列是一种板对板解决方案，适用于军事和宽带应用中常用的射频应用。AFI 接口采用专有的两件式配置，可通过行业领先的浮子（0.030” [0.8 mm] 径向和 0.040” [1.0 mm] 轴向）补偿高轴向和径向不对中。50 欧姆 AFI 连接器的工作频率为 6 GHz，75 欧姆选项支持的最大频率为 3 GHz。

HD-EFI 板对板射频连接器

HD-EFI 连接器系统是一种 50 欧姆三件式板对板解决方案，可在 6 GHz 频率范围内提供出色的性能。在存在空间限制或 PCB 堆叠高度变化的情况下，它是理想的板对板解决方案。HD-EFI 通过防碰撞、闭合入口触点设计来支持盲插需求。

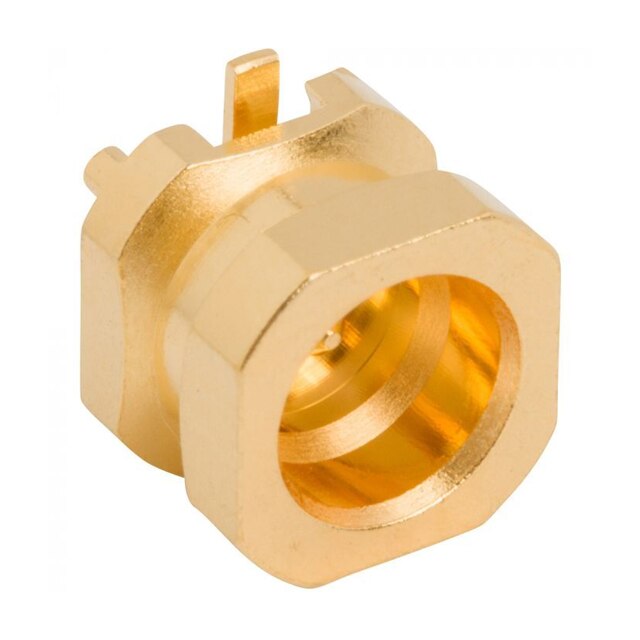

P-SMP 板对板射频连接器

P-SMP 连接器系列是适用于需要高功率的 RF 应用的板对板解决方案。三件式设计的最小板间距为 12.6 毫米，可为高密度板间距提供最大的灵活性。该接口能够在 2.2 GHz 下连续处理 220 W 的功率，使其成为无线天线应用的理想选择。

SMP 板对板射频连接器

SMP 连接器系统是一种 50 欧姆板对板解决方案，可提供高达 26.5 GHz 的性能，并且能够通过 PCB 优化分析将某些设计的性能增强至 40 GHz。这种可靠的插接系统采用三件式配置，其设计重点是保持一致的射频信号和充足的浮动（0.020” [0.51 mm] 径向和 0.010” [0.25 mm] 轴向）。这种对性能的关注使得 SMP 连接器成为军事、测量和量子计算应用的良好选择。

SMP 非磁性板对板连接器

Amphenol RF 提供各种由有色金属材料和镀层制成的非磁性 SMP 连接器和适配器。这些高性能射频互连具有低磁场敏感性和无电场失真，同时为板对板和板对电缆提供与标准 SMP 产品相同的可靠连接。非磁性 SMP 选型非常适合敏感的医疗、航空航天和量子计算应用。

SMPM 板对板射频连接器

SMPM 接口是一种超小型接口，优化频率范围为 DC 至 65 GHz。该系列是 SMP 的较小版本，具有全棘爪和光滑孔配合系统，提供配合力选项。该互连系列可满足小型封装、高性能设计需求，具有浮动（0.020” [0.51 mm] 径向和 0.010” [0.25 mm] 轴向），旨在保持强大的 RF 信号。

板对板产品摘要

用户列表
  高频 高功率 高浮力
  SMPM SMP P-SMP AFI HD-AFI HD-EFI
阻抗 50 欧姆 50 欧姆 50 欧姆 50 欧姆 | 75 欧姆 75 欧姆 50 欧姆
最大频率 65 GHz 40 GHz 10 GHz 6 | 3 GHz 18 GHz 6 GHz
最小 PCB 间距 6.6 mm 9.1 mm 12.6 mm 12.7 mm 11.5 mm 11.5 mm
功率容量 50 W @ 2.2 GHz @ 25°C 30 W @ 2.2 GHz @ 25°C 200 W @ 2.2 GHz 200 W @ 2.2 GHz @ 8.8˚ C 10 W @ 2 GHz @ 25°C 40 W @ 2.2 GHz @ 85°C
轴向不对中 0.25 mm 0.25 mm 2.00 mm 1.00 mm 2.00 mm 1.40毫米
径向错位 (mm) 0.51 mm 0.51 mm 1.32 mm 0.80 mm 0.80 mm 0.7 mm
