ABLIC U.S.A. Inc.

电池监控电路

ABLIC 级联实现对六串及以上锂离子充电电池组的保护

ABLIC 电池监控电路图片ABLIC 的 S-8245A 系列是一款 3 至 5 串锂离子充电电池保护 IC，内含高精度电压检测电路和延时电路。适用于 3 至 5 串锂离子充电电池组的过充、过放、过流保护。

使用 S-8245A 系列的级联连接可实现对六串及以上锂离子充电电池组的保护。连接 NTC 可实现在四个不同点的温度检测：充电时的高温检测、充电时的低温检测、放电时的高温检测和放电时的低温检测。

下面是一个电路示例，显示了如何使用 IC 的级联连接来保护六串及以上锂离子充电电池组。

特性
  • 过充过放保护
  • 三电平放电过流检测（放电过流 1 检测、放电过流 2 检测、负载短路检测）
  • 充电过流检测
  • 通过连接和 NTC，可以在四个不同点进行温度检测（充电/放电时的高温检测率，充电/放电时的低温检测率）
  • 可选择 0 V 电池充电功能（可用或不可用）
  • 充放电电流控制采用 Nch FET 低侧控制系统

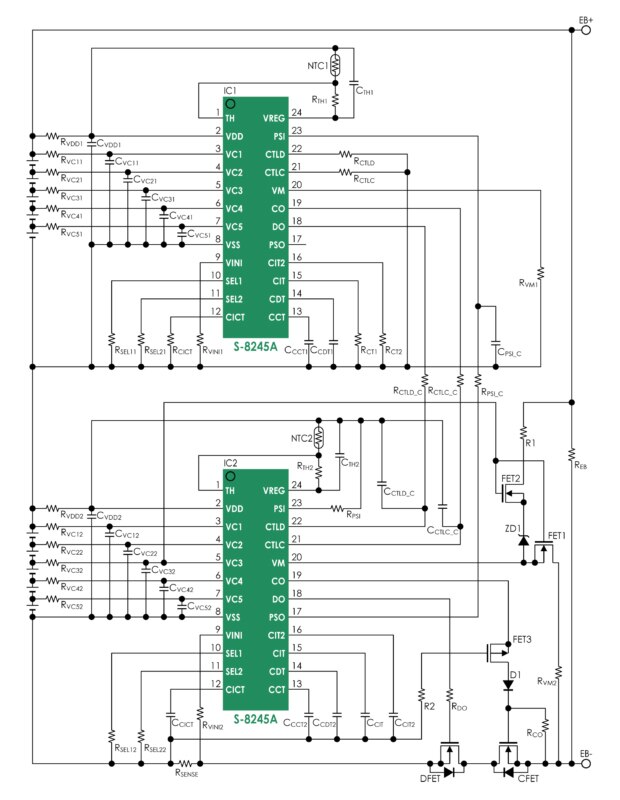

集成充放电路径，六串电池示例 - 点击放大
    ABLIC 电池监控电路示例图片
应用
  • 无绳电动工具
  • 无绳园艺工具
  • 无绳吸尘器
  • 扫地机器人
  • 便携式蓄电池
  • 无人机
  • UPS（不间断电源）

S-8245A Series Battery Monitoring Circuits

图片制造商零件编号描述可供货数量价格查看详情
IC BATT PROT LI-ION 3-5CL 24SSOPS-8245AAA-FGT1UIC BATT PROT LI-ION 3-5CL 24SSOP0 - 立即发货
1 : ¥44.74
剪切带（CT）
3000 : ¥23.09
卷带（TR）
1 : ¥44.74
Digi-Reel® 得捷定制卷带
查看详情
BATTERY PROTECTION ICS-8245AAB-FGT1UBATTERY PROTECTION IC2490 - 立即发货
1 : ¥44.74
剪切带（CT）
3000 : ¥23.09
卷带（TR）
1 : ¥44.74
Digi-Reel® 得捷定制卷带
查看详情
BATTERY PROTECTION ICS-8245AAC-FGT1UBATTERY PROTECTION IC0 - 立即发货
1 : ¥44.74
剪切带（CT）
3000 : ¥24.88
卷带（TR）
1 : ¥44.74
Digi-Reel® 得捷定制卷带
查看详情
发布日期： 2021-11-23
