微型堆叠连接器

3M 的微型 IDC 连接器采用紧凑封装提供可靠性、效率和轻松端接

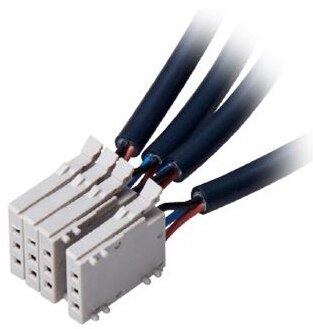

3M 的微型堆叠连接器图片3M 的微型堆叠连接器端接工艺简单,连接可靠,所需电路板基底面更小。它们体积小巧,与 3M 微型夹具连接器相比,可多出 30% 的电路板空间。微型夹具连接器是 3M 的旗舰产品,但当应用需要更高的密度时,微型堆叠连接器可以在更紧凑的封装中提供可靠性、省时性和轻松端接。与压接连接器相比,它们减少了约 60% 的接线时间,并且触点集成在外壳中,无需担心松动部件。也不需要剥线,不会损坏电线造成浪费。可以同时连接电线,具有双 IDC 连接的可靠性。

这些微型堆叠连接器方便在现场进行插拔。它们经过精心设计,可借助模制对准凸块将线安装插头堆叠在一起,形成方便操作的模块。

特性
  • 通过简单、省时的端接工艺提供可靠的连接,同时减少所需的电路板基底面
  • 与 3M 微型夹具连接器相比,紧凑的外形可增加 30% 的电路板空间
  • 与压接连接器相比,接线时间减少约 60%
  • 一次端接 3 或 4 根电线
  • 适用于 30 AWG 至 22 AWG 且需要最大 32 V、2.0 A 的布线应用
  • 高度可靠的双 IDC 端接
  • 触点集成到外壳中以简化操作
  • 无需剥线,最大限度地减少浪费和电线损坏

Mini-Stack Headers

图片制造商零件编号描述可供货数量价格查看详情
CONN HEADER 4POS UP TO 16POS3S616-62S4-B00 PPCONN HEADER 4POS UP TO 16POS90 - 立即发货
1 : ¥34.07
散装
查看详情
MINI STACK CONNECTOR BOARDMOUNT3S603-62C3-B00 PPMINI STACK CONNECTOR BOARDMOUNT90 - 立即发货
1 : ¥17.53
查看详情
MINI STACK CONNECTOR BOARDMOUNT3S604-62C4-B00 PPMINI STACK CONNECTOR BOARDMOUNT67 - 立即发货
1 : ¥19.02
查看详情
MINI STACK CONNECTOR BOARDMOUNT3S612-62C3-B00 PPMINI STACK CONNECTOR BOARDMOUNT0 - 立即发货
1 : ¥34.48
查看详情
MINI STACK CONNECTOR BOARDMOUNT3S616-62C4-B00 PPMINI STACK CONNECTOR BOARDMOUNT0 - 立即发货
1 : ¥37.96
查看详情
MINI STACK CONNECTOR BOARDMOUNT3S606-42C3-B00 PPMINI STACK CONNECTOR BOARDMOUNT100 - 立即发货
1 : ¥37.21
查看详情

Mini-Stack Receptacles

图片制造商零件编号描述可供货数量价格查看详情
CONN 3POS 30-25AWG GRAY3S503-S530-G00 PNCONN 3POS 30-25AWG GRAY378 - 立即发货
1 : ¥21.42
散装
查看详情
CONN 3POS 24-22AWG BLACK3S503-S330-B00 PNCONN 3POS 24-22AWG BLACK290 - 立即发货
1 : ¥21.42
散装
查看详情
CONN 4POS 24-22AWG BLACK3S504-S330-B00 PNCONN 4POS 24-22AWG BLACK257 - 立即发货
1 : ¥23.40
散装
查看详情
CONN 4POS 30-25AWG GRAY3S504-S530-G00 PNCONN 4POS 30-25AWG GRAY238 - 立即发货
1 : ¥23.40
散装
查看详情
MINI STACK CONNECTOR WIREMOUNT S3S502-S530-G00 PN 500MINI STACK CONNECTOR WIREMOUNT S500 - 立即发货
1 : ¥14.64
查看详情
MINI STACK CONNECTOR WIREMOUNT S3S502-N530-G00 PN 500MINI STACK CONNECTOR WIREMOUNT S500 - 立即发货
1 : ¥18.28
查看详情

Mini-Stack Hand Tools

图片制造商零件编号描述可供货数量价格查看详情
MINI STACK HAND TOOL 3S9 SERIES3S900-13MINI STACK HAND TOOL 3S9 SERIES1 - 立即发货
1 : ¥5,803.42
散装
查看详情
MINI STACK HAND TOOL 3S9 SERIES3S900-16MINI STACK HAND TOOL 3S9 SERIES5 - 立即发货
1 : ¥5,803.42
散装
查看详情

Mini-Stack Dust Covers

图片制造商零件编号描述可供货数量价格查看详情
MINI STACK CONNECTOR WIREMOUNT S3SD04-N01MINI STACK CONNECTOR WIREMOUNT S500 - 立即发货
1 : ¥9.66
查看详情
MINI STACK CONNECTOR WIREMOUNT S3SD02-S01MINI STACK CONNECTOR WIREMOUNT S500 - 立即发货
1 : ¥7.73
查看详情
MINI STACK CONNECTOR WIREMOUNT S3SD02-N01MINI STACK CONNECTOR WIREMOUNT S500 - 立即发货
1 : ¥9.66
查看详情
MINI STACK CONNECTOR WIREMOUNT S3SD03-N01MINI STACK CONNECTOR WIREMOUNT S495 - 立即发货
1 : ¥7.73
查看详情
MINI STACK CONN DUST COVER 3POS3SD03-S01MINI STACK CONN DUST COVER 3POS392 - 立即发货
1 : ¥5.18
散装
查看详情
MINI STACK CONN DUST COVER 4POS3SD04-S01MINI STACK CONN DUST COVER 4POS410 - 立即发货
1 : ¥5.71
散装
查看详情
