451 系列插座组件和 452 系列板安装针座
3M™ 的 451 和 452 系列最大限度地减少了 PCB 空间要求
来自 3M 的 451 系列插座组件和 452 系列板装接头具有可最大限度减少 PCB 占用空间的小型封装和 30 µ 镀金和闪镀金版本，可在不同价位提供多种插拔寿命选项级别。
451 系列带状电缆线装插座组件在非常小的封装中提供坚固的连接器，用于提供高连接密度的细间距。摩擦锁止结构，确保使用简易牛角针座时不会出现意外断开。可选的防拉线扣配件，提供额外的安全保证，有助于防止用户在拉扯端接电缆时造成损坏。
452 系列带罩板安装接头与带状电缆线安装 451 系列插座组件配对，旨在最大限度地提高设计灵活性，同时最大限度地减少 PCB 占位面积。452 系列提供带通孔和 SMT 配置的直装连接器选项以及带通孔和 SMT 配置的直角连接器选项。标准带罩接头带或不带弹出器闩锁，允许以最小的尺寸添加正向闩锁和弹出功能。SMT 版本的卷带式包装可用于自动贴装应用，PCB 支座兼容现引脚浸锡膏处理。452 系列支持无铅工艺。
相关视频： 3M™ 线对板系统，450 系列连接器动画
具体规格
- 额定电流：1 A
- 绝缘材料：玻璃填充聚酯 (PBT)
- 工作温度范围：-65°C 至 +125°C（-85°F 至 +257°F）
- 触点数量：4、6、8、10、12、14、16、20、30、40 或 50
- 间距：1.27 毫米（0.05 英寸）
- 产品系列：451
- 符合规格：UL 94V-0
- 需要 TDS：是
- 技术资料编号：TS-2436
- 额定电压：125 VAC
- 提供 30 µ 镀金和闪镀金
- 支持批量端接
- 板化键
- 电缆末端和馈通终端
- 可选的应变消除附件
- 机构列表：UL 和 cUL
DigiKey 提供辅助服务报价。有关 3M 可用选项的更多信息或寻求帮助，请联系 CustomCut.3MProducts@digikey.com；如有必要，请提供外形尺寸图。

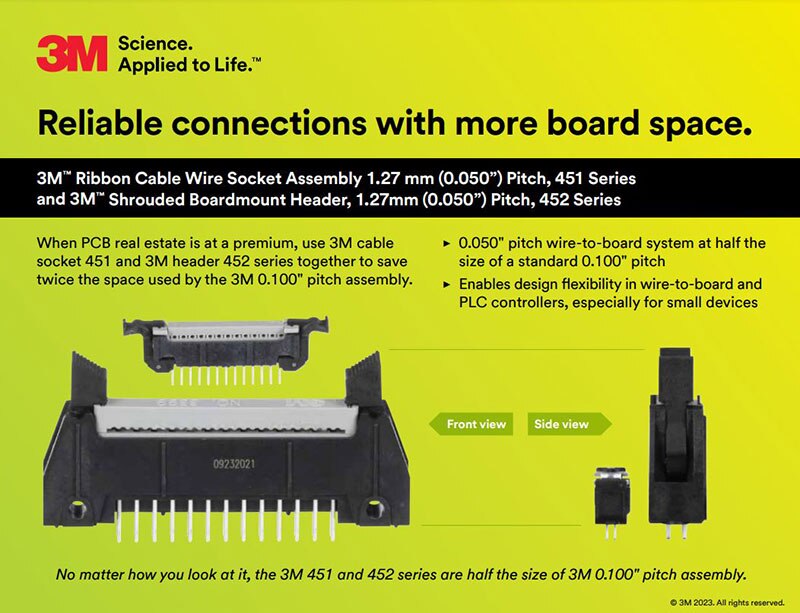

3M 的 451 系列和 452 系列宣传页 - 点击放大
Sockets
| 图片 | 制造商零件编号 | 描述 | 排数 | 可供货数量 | 价格 | ||
|---|---|---|---|---|---|---|---|
 |  | 45106-000030 | CONN RCPT 6POS IDC 30AWG GOLD | 2 | 3264 - 立即发货 | $45.23 | 查看详情 |
|  | 45110-010030 | CONN RCPT 10POS IDC 30AWG GOLD | 2 | 3560 - 立即发货 | $50.57 | 查看详情 |
|  | 45120-010030 | CONN RCPT 20POS IDC 30AWG GOLD | 2 | 4836 - 立即发货 | $58.04 | 查看详情 |
|  | 45130-010030 | CONN RCPT 30POS IDC 30AWG GOLD | 2 | 4482 - 立即发货 | $67.56 | 查看详情 |
Strain Relief
| 图片 | 制造商零件编号 | 描述 | 配套使用/相关产品 | 可供货数量 | 价格 | 查看详情 | |
|---|---|---|---|---|---|---|---|
|  | 3448-45120 | STRAIN RELIEF FOR 45120 SOCKET | 451 系列 | 0 - 立即发货 | See Page for Pricing | 查看详情 |
|  | 3448-45108 | STRAIN RELIEF FOR 45108 SOCKET | 451 系列 | 142 - 立即发货 | $21.00 | 查看详情 |
|  | 3448-45114 | STRAIN RELIEF FOR 45114 SOCKET | 451 系列 | 149 - 立即发货 | $21.00 | 查看详情 |
|  | 3448-45110 | STRAIN RELIEF FOR 45110 SOCKET | 451 系列 | 485 - 立即发货 | $21.00 | 查看详情 |
|  | 3448-45106 | STRAIN RELIEF FOR 45106 SOCKET | 451 系列 | 29 - 立即发货 | $21.00 | 查看详情 |
|  | 3448-45130 | STRAIN RELIEF FOR 45130 SOCKET | 451 系列 | 1035 - 立即发货 | $18.79 | 查看详情 |
|  | 3448-45104 | STRAIN RELIEF FOR 45104 SOCKET | 451 系列 | 0 - 立即发货 | $13.61 | 查看详情 |
|  | 3448-45112 | STRAIN RELIEF FOR 45112 SOCKET | 451 系列 | 0 - 立即发货 | $14.77 | 查看详情 |
|  | 3448-45116 | STRAIN RELIEF FOR 45116 SOCKET | 451 系列 | 0 - 立即发货 | $13.19 | 查看详情 |
|  | 3448-45150 | 50P STRAIN RELIEF 451 SKT | 451 系列 | 500 - 立即发货 | $21.00 | 查看详情 |
|  | 3448-45140 | 40P STRAIN RELIEF 451 SKT | 451 系列 | 470 - 立即发货 | $21.00 | 查看详情 |
|  | 3448-45126 | 26P STRAIN RELIEF 451 SKT | 451 系列 | 790 - 立即发货 | $21.00 | 查看详情 |
Headers
| 图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | ||
|---|---|---|---|---|---|---|
|  | 45214-220230 | CONN HEADER SMD 14POS 1.27MM | 9959 - 立即发货 | $84.47 | 查看详情 |
|  | 45230-220230 | CONN HEADER SMD 30POS 1.27MM | 11121 - 立即发货 | $100.81 | 查看详情 |
|  | 45208-600230 | CONN HEADER VERT 8POS 1.27MM | 337 - 立即发货 | $26.68 | 查看详情 |
|  | 45210-600230 | CONN HEADER VERT 10POS 1.27MM | 314 - 立即发货 | $29.55 | 查看详情 |
更新日期： 2022-09-22
发布日期： 2014-03-14
