最近在为一个工业级项目物色一款靠谱的降压电源方案，要求输入电压范围宽、效率高，还得足够可靠。在逛遍了各大厂商的选型手册后，我最终锁定了Microchip的MIC2133YML-TR。
芯片到手，依旧是熟悉的防静电包装，每颗芯片独立封装在防静电袋中。核心器件为5mm×5mm的32引脚VQFN封装，封装表面印有清晰的“MIC2133”型号标识与生产批号，MIC2133YML-TR芯片可以在-40℃至+125℃的温度范围内正常工作。以下是开箱的图片。
本次聚焦于12V输入转5V输出的典型应用场景，测评的配置是：Vin=12V，Vout=5V，主要进行电源的效率测试。
一、测试条件

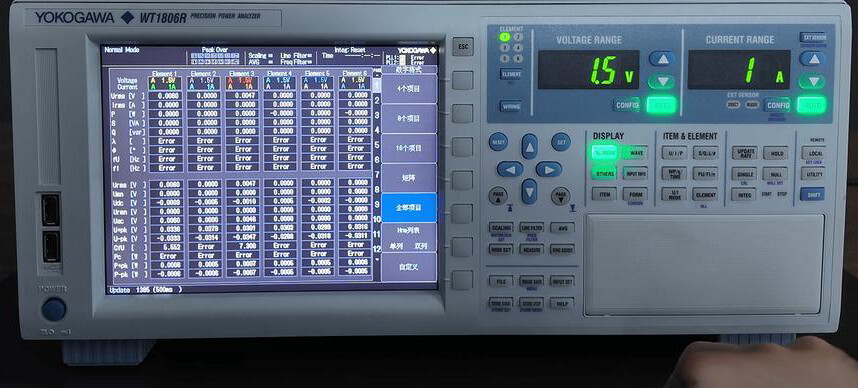

输入电压固定为12V（模拟车载、工业设备常见供电电压），输出电压稳定在5V（适配MCU、传感器等常用低压器件），开关频率设置为500kHz（兼顾效率与EMI性能），输出电容采用2颗47μF陶瓷电容（ESR≈5mΩ），测试负载电流从0.1A（轻载）逐步提升至5.0A（重载），每个负载节点保持10分钟待系统稳定后，通过功率分析仪（精度±0.1%）采集输入功率与输出功率，计算效率值（效率=输出功率/输入功率×100%）。
二、实测数据
我测量了一组从轻载到重载的效率数据，如下表。
表 实测效率数据
三、数据分析
卓越的重载性能： 在1A至5A的负载范围内，效率始终维持在92.5%以上，并在3A时达到94.52%的峰值。这对于12V转5V的转换来说，成绩非常优秀，充分体现了同步整流架构在降低导通损耗上的优势。
轻载模式的智慧： 在0.1A轻载时，78%的效率看似不高，通过查询产品手册，这恰恰是芯片跳周期模式正常工作的体现。在此模式下，芯片通过间歇性工作来维持输出电压，虽然瞬时效率的数值不高，但极大地降低了系统的静态功耗和平均损耗，特别适用于电池待机、物联网设备等对低功耗有严苛要求的场景。
四、总结
相比高度集成的降压芯片，MIC2133YML-TR芯片需要工程师进行外围电感、电容的选型和精细的PCB布局，这带来了一定的设计门槛。然而，这也同时赋予了设计更高的灵活性和优化空间。
MIC2133YML-TR芯片具有宽输入电压，出色的动态响应，可扩展性强等优点，但是相比集成MOS的降压芯片，它又具有一定的设计门槛。如果你不满足于现成的LDO或简单开关电源，正在寻找一个可靠、高效且灵活的电源核心，那么它绝对是一个值得你投入时间和精力的优秀选择。
