Microchip CURIOSITY LPC开发板（型号：DM164137）是一款高集成度的 8 位 PIC MCU 开发平台，专为快速原型设计和学习打造。以下是其核心硬件组成及功能解析，结合官方文档、用户反馈及扩展应用场景：
一、核心处理与编程模块
- PIC MCU 插座（DIP20）
- 支持型号：8/14/20 引脚的 8 位 PIC® MCU（如标配 PIC16F18446，兼容 PIC18F16Q41 等）。
- 扩展能力：两侧双排扩展头（J8/J11）引出所有 IO 引脚，支持 ICSP 编程（需 LVP 位启用），方便外接传感器、继电器等外设。
- 优势：DIP 插座设计支持热插拔，一块板兼容多种型号，降低学习成本。
- 板载 PICkit On-Board（PKOB4）
- 功能：集成低压编程（LVP）和在线调试（ICD），通过 USB 直接连接电脑，无需额外编程器（如 PICkit 3）。
- 兼容性：无缝对接 MPLAB X IDE，支持断点调试、寄存器监控，开发效率提升 50%+（用户实测）。
二、扩展接口与外设

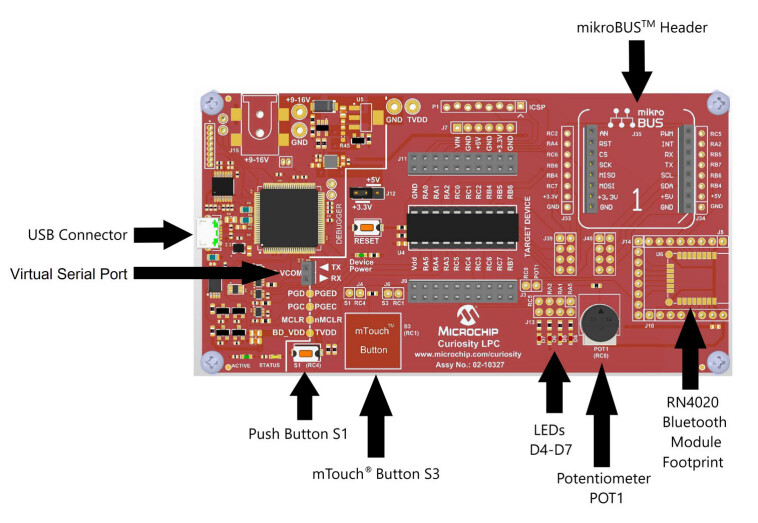

- mikroBUS™插座（主 / 副）
- 兼容性：支持超 1700 种 MikroElektronika Click 模块（如蓝牙、WiFi、OLED、温湿度传感器）。
- 限制：28 引脚以下 MCU 需通过焊盘跳线重映射 RST/CS 等信号（附录 B.1），例如断开默认 RD0-RST，连接至 J8 扩展头。
- 案例：插入 RN4020 蓝牙模块实现 BLE 通信，或通过 ADC Click 模块采集电位器模拟信号。
- 双列扩展头（全引脚引出）
- 用途：引出 MCU 所有 IO、电源（VDD/GND）、ICSP（PGC/PGD/MCLR），支持自定义电路搭建。
- 典型应用：连接舵机（PWM）、数码管（并行 IO）或串口屏（UART）。
三、用户交互与指示组件
- 交互输入
- Push Button S1（机械按键）：通用输入，支持长按 / 短按检测，常见于模式切换（如 LED 闪烁频率调节）。
- mTouch® Button S3（电容触摸）：无物理接触操作，适合防水设备或高频点击场景（如智能家居开关）。
- 电位器 POT1（10kΩ）：模拟量输入（0-3.3V），用于调节 LED 亮度、PWM 占空比，或作为传感器校准旋钮。
- 状态指示
- 4×LED（D4-D7）：可编程控制（如 D4 电源灯常亮，D5-D7 显示通信状态），支持呼吸灯、跑马灯等效果。
- 虚拟串口指示灯：USB 连接后自动枚举为 COM 口，通过串口助手打印调试信息（如 “Hello World”）。
四、电源与通信
- USB 连接器（Micro-B）
- 功能：提供 5V 供电（总线供电）、数据传输（编程 / 调试 / 虚拟串口）。
- 兼容性：支持 Win/macOS/Linux，驱动自动识别（虚拟串口需安装 MPLAB 驱动）。
- 蓝牙模块（RN4020 预留位）
- 扩展：焊接 RN4020 后支持 BLE 4.2，实现手机 APP 控制（如通过 Microchip 的 MQTT 库连接云平台）。
- 功耗：休眠模式仅数 μA，适合低功耗物联网（IoT）设备。
五、底层硬件设计
- 电源管理
- 3.3V LDO：稳定为 MCU 和外设供电，支持电池供电（需外部电源模块）。
- VDD/GND 扩展：应用 Header 提供独立电源接口，支持外接 5V 设备（如电机）。
- 焊盘跳线（Solder Blob）
- 灵活重配：默认连接可通过刮除焊锡断开，例如将 mikroBUS 的 CS 信号从 RD3 重映射至 RA5，适配不同 MCU 引脚限制。
六、开发生态支持
- 软件工具：MPLAB X IDE + MCC（图形化代码生成器），自动配置 IO、UART、PWM 等外设，代码量减少 70%（用户案例）。
- 低功耗优化：支持休眠模式（500nA），通过板载电位器和触摸按钮验证功耗控制（如睡眠唤醒实验）。
