Microchip CURIOSITY 开发板,选型指南

Microchip CURIOSITY 开发板系列, 是面向嵌入式系统开发、教学、原型验证 的技术平台,覆盖 8 位 / 16 位 / 32 位 PIC® MCU 及 16 位 dsPIC® 数字信号控制器(DSC)。其设计核心是硬件模块化软件兼容性 ,旨在降低开发门槛的同时保持技术扩展性。

一、关键技术特性

  1. 板载调试与编程集成
  • 内置PICkit On-Board(PKOB)调试器,支持通过 USB 直接完成代码烧录、实时调试(ICD 模式),无需额外硬件工具。
  • 支持低电压编程(LVP),兼容已启用高电压编程的芯片通过外部工具修复(需注意配置字设置)。
  1. 扩展接口标准化
  • mikroBUS™插座:兼容 MikroElektronika 的 500+ Click 模块,涵盖传感器(如气压、TOF)、通信(Wi-Fi、LoRa)、执行器(电机驱动、继电器)等,接口定义包括 UART/SPI/I2C/PWM 等常用协议。
  • 全引脚引出排针:暴露 MCU 所有 I/O 引脚,支持自定义电路设计(如外接 FPGA、专用芯片)。
  1. 跨平台软件支持
  • MPLAB X IDE:全功能开发环境,支持 C 语言、汇编及图形化配置工具(MCC),可自动生成外设驱动代码。
  • 开源工具链兼容:通过 PlatformIO 可在 VS Code 中开发,支持 Git 版本管理,适合跨平台协作。
  • 实时操作系统(RTOS)支持:32 位型号(如 PIC32MZ)预集成 FreeRTOS,支持多任务调度。

二、型号分类与技术参数

1. 8 位 PIC MCU 开发板

定位:基础控制与教学场景,适合入门级嵌入式系统设计。

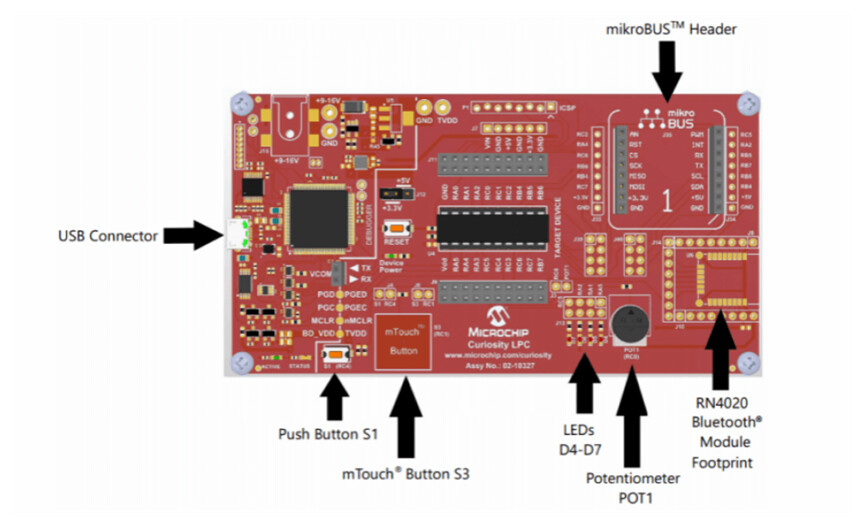

  • Curiosity LPC(DM164137
    • 支持20 引脚及以下 8 位 MCU(如 PIC16F18446),板载电位器、LED、mTouch 电容按键。
    • 优势:成本低(约 200 元)、全引脚可视化布局,适合学习 GPIO、ADC、USART 等基础外设。
  • Curiosity HPC(DM164136
    • 双 DIP 插座,支持28/40 引脚 MCU(如 PIC18F47Q43),扩展 I/O 资源(如 LCD 驱动、多通道 ADC)。
    • 典型应用:小型仪器仪表、简单工业控制(如温度采集系统)。
2. 16 位 PIC24F/dsPIC33 开发板

定位:高性能数字信号处理与实时控制。

  • dsPIC33CH/CK Curiosity 板(DM330028/DM330030
    • 搭载双核 dsPIC33CH 或单核 dsPIC33CK,支持高达 120MHz 主频、2ns 分辨率 PWM,集成 ADC/DAC 与电机控制专用外设(如正交编码器接口)。
    • 典型应用:电机磁场定向控制(FOC)、数字电源(SMPS)、音频处理(如均衡器算法)。
  • PIC24FJ256GA7 Curiosity 板(DM240016
    • 基于超低功耗(XLP)PIC24FJ 系列,休眠电流低至 50nA,适合电池供电的便携式设备(如血糖仪)。
3. 32 位 PIC32 系列开发板

定位:物联网(IoT)、复杂应用与高性能计算。

  • PIC32MZEF Curiosity 板(DM320104
    • 搭载PIC32MZ EF 系列 MCU(2MB Flash/512KB RAM),集成 MRF24WN0MA Wi-Fi 模块与硬件加密加速器(AES/DES),支持 IEEE 802.11n 协议。
    • 典型应用:工业物联网网关、安全数据传输设备(如加密传感器节点)。
  • PIC32MM Curiosity 板(DM320101
    • 基于XLP 技术的 PIC32MM 系列,休眠电流 < 1μA,支持 USB 低功耗模式,适合可穿戴设备(如智能手环)、环境监测传感器。
  • PIC32MX470 Curiosity 板(DM320103
    • 120MHz 主频 + 全速 USB 接口,支持外接 BM64 蓝牙模块,适合开发蓝牙音频设备(如无线耳机)或工业人机界面(HMI)。

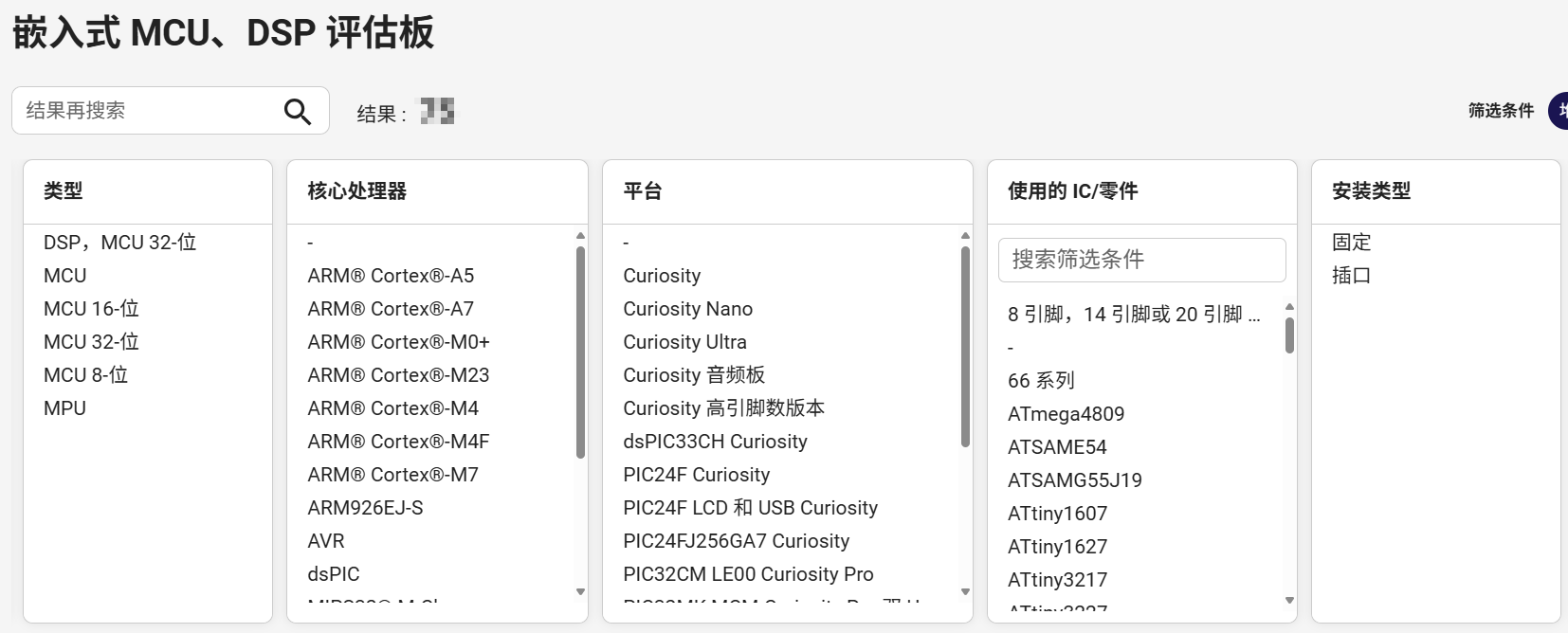

三、DigiKey 选型:

DigiKey 提供丰富的参数筛选项,帮助工程师快速找到合适的 Microchip CURIOSITY 开发板系列
