Silicon Labs 开发板 XG24-EK2703A 引脚说明

Silicon Labs 开发板 XG24-EK2703A 引脚说明

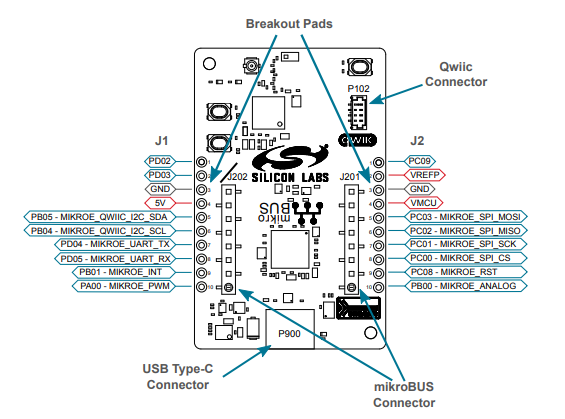

上图 展示了 EFR32xG24 Explorer Kit 上的所有外部连接器,包括 USB Type-C 接口引出焊盘(Breakout Pads)mikroBUS 插座Qwiic 连接器 。这些连接器用于连接外部设备、调试工具和扩展模块,是硬件扩展和功能开发的核心接口。

连接器分类与功能详解

1. USB Type-C 连接器
  • 位置:开发板底部中央
  • 功能
    • 供电:通过 USB 输入 5V 电源,经板载 LDO 转换为 3.3V(VMCU)为整板供电。
2. 引出焊盘(Breakout Pads)
  • 位置:开发板左右两侧各 10 个引脚,共 20 个
  • 功能
    • 硬件扩展:暴露 EFR32MG24 的 GPIO、I2C、SPI、UART 等外设引脚,支持自定义硬件连接。
3. mikroBUS 插座
  • 位置:开发板底部边缘,带方向凹槽(防反插)
  • 功能
    • 兼容标准:支持 mikroE Click 系列扩展板(如传感器、显示屏、通信模块)。
    • 电源支持:提供 5V 和 3.3V 电源引脚,适配不同电压需求的模块。
4. Qwiic 连接器
  • 位置:开发板右侧中部,4 针极化 JST 接口(防反插)
  • 功能
    • 即插即用:快速连接 Qwiic 生态系统设备(如 SparkFun、Adafruit 传感器),基于 I2C 协议。

技术小贴士:

  1. I2C 信号共享:mikroBUS 和 Qwiic 连接器共用 I2C 总线(PB04/PB05 与 PC04/PC05) ,不可同时连接两者的 I2C 设备,避免总线冲突。

  2. 电源兼容性

  • 5V 引脚直接来自 USB,适合需要高压的外设;3.3V(VMCU)用于低电压模块,避免过压损坏。
  1. 方向对齐:插入 mikroBUS 或 Qwiic 设备时,确保凹槽对齐,防止引脚插反。
