MAX32660-EVSYS 开发板上有哪些硬件资源？
1. 核心处理器

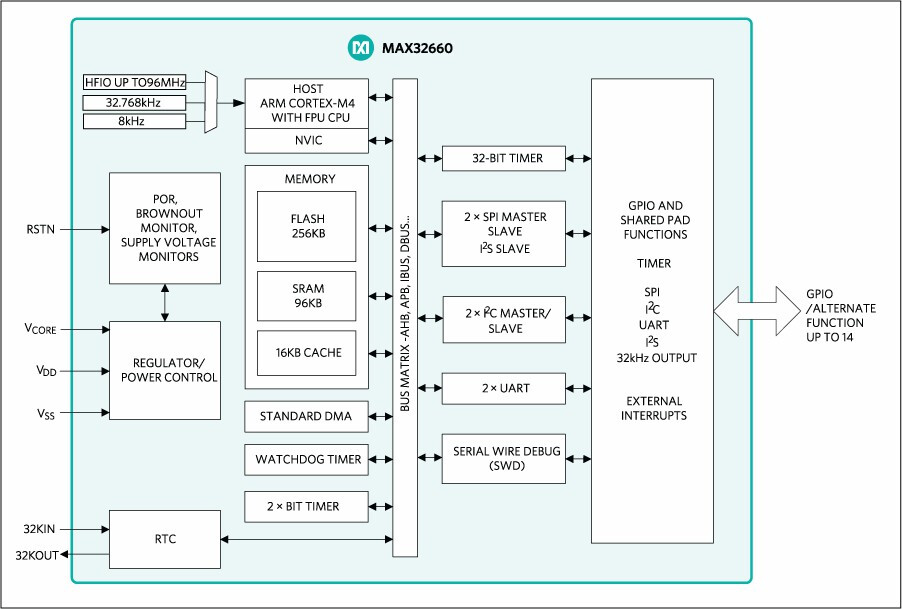

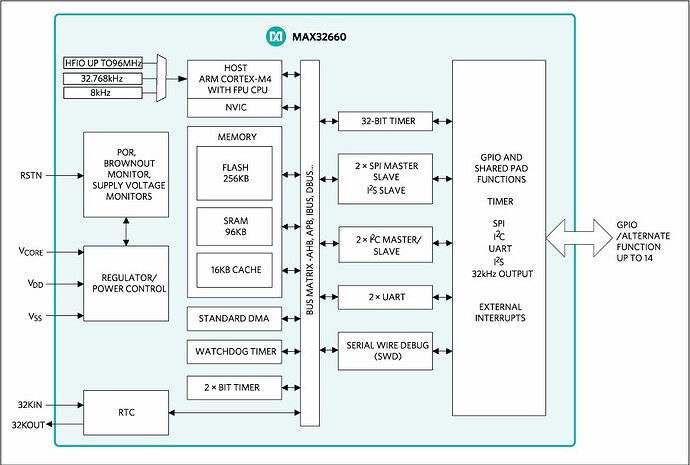

- MAX32660 微控制器：
- 采用 Arm Cortex-M4F 内核，运行速度 96MHz，支持浮点运算和 DSP 功能，适合处理中等复杂度的任务（如传感器数据处理、简单算法运行）。
- 内存配置：256KB 闪存（存程序）、96KB SRAM（运行时数据存储）、16KB 指令缓存（加快程序运行速度）。
2. 调试与编程工具
- 集成调试适配器（基于 MAX32625PICO）：
- 无需额外调试器，通过 USB 连接电脑即可烧录程序和调试。
- 支持 SWD 调试接口（10 针 Cortex 调试连接器）和 虚拟 UART 控制台（通过 USB 模拟串口，方便与 PC 通信）。
- 调试适配器可从主板上拆下（编程完成后分离，节省空间），也可重新安装连接。
3. 外围接口与通信功能
- 通信接口：
- 2 个 SPI（高速串行接口，用于连接外设如传感器、存储器）。
- 2 个 I2C（低速串行接口，用于连接低速设备如温度传感器、EEPROM）。
- 2 个 UART（串口，用于与其他设备或 PC 通信，其中 UART1A 已连接到调试适配器的虚拟串口）。
- 通用 IO（GPIO）：
- 共 14 个 GPIO 引脚，部分引脚支持多功能复用（如 SPI/I2C/UART 的引脚可切换功能）。
4. 用户交互组件
- 1 个用户按钮：
- 连接到 GPIO P0.12，可用于触发输入信号（如程序中的按键中断）。
- 1 个红色 LED：
- 连接到 GPIO P0.13，用于状态指示（如程序运行、错误提示）。
5. 电源与供电
- 供电方式：
- 通过 Micro USB 接口 或外部电源（1.7V~3.6V）输入，支持从调试适配器或主板独立供电（通过跳线 JP1 选择电压）。
- 内部集成低压稳压器（LDO），也可禁用 LDO 外接更高效的电源模块（通过 VCORE 引脚连接外部稳压器）。
- 电源滤波：多个电容（1μF、4.7μF 等）用于稳定电源，减少干扰。

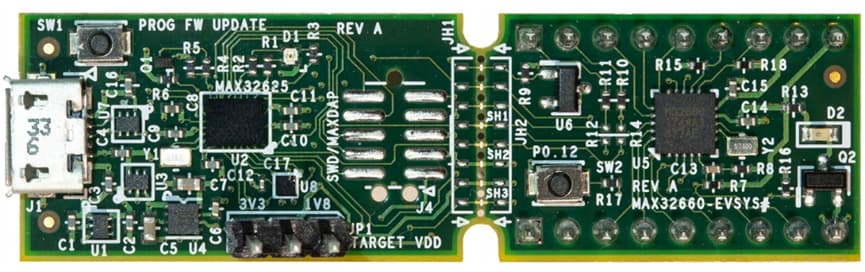

6. 硬件设计与扩展性
- 紧凑尺寸：
- 主板尺寸仅 0.65 英寸 ×0.95 英寸，加上调试适配器整体为 0.65 英寸 ×2.2 英寸，适合嵌入式场景。
- 接口兼容性：
- 双列排针（100mil 间距）兼容面包板和 PCB 焊接（通孔 / 表面贴装均可），方便外接传感器、模块等。
- 支持标准 Arm 调试接口，可连接外部调试工具（如 DAPLink）。
- 时钟系统：
- 内置 3 种片上振荡器（8kHz~96MHz），外接 32.768kHz 晶振用于 RTC（实时时钟），提供精确计时。
