如何为 HVAC 应用选择合适的电容器

电容器在 HVAC（供暖、通风和空调）系统的优化运行中扮演着关键角色，保障了系统平稳高效的运转。通过了解这些组件的作用、使用的类型以及可能导致故障的常见挑战，产品设计人员可以显著改善 HVAC 的性能。

Eaton 是一家拥有逾百年历史的电源管理产品公司，回顾其电子部门提供的主要电容器，有助于说明如何为 HVAC 应用配套合适的元器件。

电机、压缩机和风扇依靠电容器来提高效率和可靠性。设计人员需要考虑到那些常常出现的极端环境条件，因为这些条件可能导致高昂的意外维修成本以及客户的不满。

其中最大的挑战是高温高湿条件，而 HVAC 系统的设计就是为了缓解这些挑战。许多 HVAC 系统安装在屋顶上，在那里它们会暴露在阳光直射下，周围是吸热性很强的屋顶材料，这在夏季会导致过热。

HVAC 系统用于制冷和除湿的压缩机与风扇，因其旋转部件会使其持续承受振动。这会产生机械应力，可能导致电容器从安装点松动，加剧磨损，并使内部介电层性能下降。在天气变化期间常出现的电涌，以及电网中的电压波动，都可能损害电容器的完整性和性能。

潜在问题的早期迹象包括制冷不稳定、电费账单高于正常水平，以及 HVAC 启动和运行期间出现异常噪音。

电容器在 HVAC 应用中的作用

与其他应用场景一样，HVAC 系统中的电容器也用于储存和释放电能。启动电容器提供启动电机所需的升压，而运行电容器则维持电机的平稳运转。当以最佳状态工作时，这些电容器可确保 HVAC 电机能够正常运行，而不会过载或过热。

电容器提供的相移和储能功能在启动 HVAC 系统以及平衡能量流方面至关重要。这些器件在减少能量损耗、提高系统效率方面也发挥着重要作用，而能耗和效率则是延长系统使用寿命、确保电力高效利用的关键因素。

HVAC 应用所用的现代电容器采用像金属化聚丙烯这样能够承受热应力并具备自愈特性的特殊材料，以确保在因电弧放电导致出现小故障时仍能继续运行。

电容器采用聚丙烯薄膜作为介电层，可实现稳定的能量储存。在聚丙烯薄膜上涂覆一层薄金属可形成电极，且能实现紧凑的外形尺寸。虽然聚丙烯薄膜电容器通常电容密度较低，但是在高性能应用中，相较于电解电容器，聚丙烯薄膜电容器仍具有显著优势，比如稳定性更佳、电压处理能力更强、损耗更低，且使用寿命更长。

Eaton 的 HVAC 电容器

为了增强 HVAC 系统的性能和可靠性，Eaton 提供了一系列电容器。其 DC-Link 电容器、安全电容器、交流滤波电容器以及脉冲薄膜电容器，在确保 HVAC 设计的可靠性与性能方面，发挥着相辅相成的作用。

Eaton 的中压、单相、全膜内熔丝电容器采用金属化聚丙烯薄膜制成，适用于各种 HVAC 应用场景，兼具通用性与稳定性，并为系统设计提供了灵活性。这些电容器可用于滤除电气噪声和高频干扰，吸收电压尖峰以保护系统免受瞬态事件影响，还能改善功率因数校正。

Eaton EFDKx 系列 DC Link 薄膜电容器（图 1）通过减少谐波失真，确保了电机和压缩机的稳定电力供应，最大限度地减少了功率损耗。该系列电容器能维持稳定的直流电压水平，消除功率波动，并过滤电气噪声。

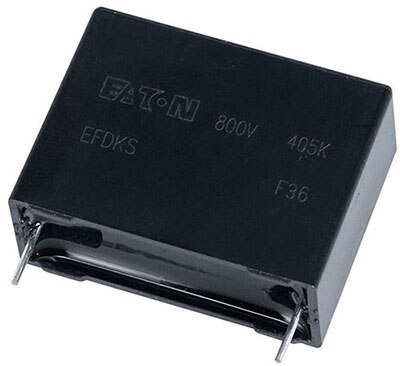

图 1：EFDKx 系列 DC Link 薄膜电容器。（图片来源：Eaton）

低损耗的 EFDKx 电容器能够承受高纹波电流而不会过热。这些电容器采用环氧树脂封装在塑料外壳内，配有两针或四针镀锡铜线端子，在整流器（DC-DC 转换器）和逆变器 (DC-AC) 之间起到中间级的作用。

Eaton 的 EFX 系列安全薄膜电容器也是由金属化聚丙烯薄膜制成，并采用自熄性树脂封装。这些器件也称为 EMI 抑制电容器，可提供电涌保护和绝缘，达到汽车级标准（符合 THB IIIB 级标准并通过 AEC-Q200 认证），可靠性高，专为恶劣环境下的应用而设计。这些产品有 X1 类和 X2 类干扰抑制版本可供选择，尺寸、引线长度以及端子配置形式多样。

设计人员还可以选用 Eaton 的 EFPLS 系列快速充放电脉冲薄膜电容器。该系列同样符合 THB IIIB 级标准且通过 AEC-Q200 认证，能提供高性能的能量储存，专为需要快速释放电能的脉冲应用场景而设计。

Eaton 的 EFACA 系列交流滤波薄膜电容器同样符合 THB IIIB 级标准并通过 AEC-Q200 认证，可为功率转换电路提供功率因数校正和谐波滤波功能。这些器件可用于降低能源成本并提升电能质量。

Eaton 的电容器能够依据千乏 (kVAR) 要求、系统电压以及保护策略，以各种并联/串联组合方式进行配置，从而满足特定的应用需求。

用于关键功能的超级电容器

Eaton 还提供多个系列的纽扣电池型超级电容器（图 2），这些超级电容器以紧凑的外形、高容量能力提供电化学储能，可以快速储存和释放电能。

图 2：Eaton 纽扣电池超级电容器。（图片来源：Eaton）

超级电容器能在短期停电或电压骤降时立即提供备用电力，具备快速释放电能的能力，以维持系统稳定，直至恢复供电或启动辅助电源。这些电容器还能在用电高峰期提供峰值功率支持，减轻主电源所承受的额外压力。通过消除电压波动，超级电容器有助于维持 HVAC 系统内稳定的电压水平，保护敏感的电子元器件，确保系统可靠运行。

Eaton 的 KR/KW 系列和 KVW 系列超级电容器设计成免维护运行方式，使用寿命长达 20 年。这些电容器采用双电层电容器 (EDLC) 结构，并结合专有材料与工艺，可实现高可靠性、高功率以及超高电容的能量储存。

KR 系列适用于实时时钟备份等紧凑、轻负载应用。KW 系列专为要求更严苛的工业和 HVAC 环境而设计，温度范围扩展至 +85°C，而 KVW 系列则可在相同的扩展温度范围内，为轻工业和消费类应用提供可靠的备用电源。

结语

电容器在 HVAC 系统中至关重要，通过提供重要的电能储存与释放来优化系统性能，从而提高效率与可靠性。Eaton 提供一系列电容器，包括 DC Link 电容器、安全电容器和脉冲薄膜电容器，旨在承受恶劣的环境条件并提升系统性能。
