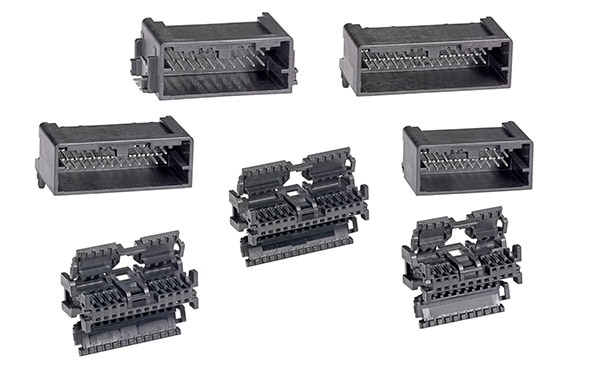

Mini50 电源连接器
Molex Mini50 Gen II 非密封连接器提供更高的可靠性，其特点包括用于更好的端子对齐和增加主锁保持力的 4 面腔、铰链独立二级锁 (ISL)、更小错位角度和更好的防铲，以及更好的连接器位置保证 (CPA) 设计。
连接器类型：密封和非密封
电路：4 - 38
附加选项：比 0.64 mm USCAR 小 50%
Molex 电源连接器
Molex 的众多电源连接器提供高达 200.0 A 的额定电流，可满足具有各种电源需求的多样化市场的需求。我们的电源连接器可以进行修改或定制，以满足几乎任何应用要求。由于汽车和消费等行业需要在更小的空间中安装更多的电子产品，制造商要求其供应商提供更小的互连产品。为了满足这些需求，Molex 推出其连接器产品，旨在支持在具有挑战性和热受限空间中需要非常大的电流传输的电源和系统。Molex 连接器也是下一代计算应用的理想选择，这类应用需要更高的配电能力和成熟的技术，以便在各个行业领域中实现长期性能和可靠性。
- 电流高达 6.5 A
- 电流高达 15.0 A
- 电流高达 23.0 A
- 电流为 26.0 A 及以上
由于制造商要求供应商提供更小的互连产品，Molex 通过使用更小的引脚、端子和导线尺寸，可在更紧凑的空间内封装电路。Molex 在有限的空间内提供可靠的性能，使 Mini50 和 Nano-Fit 等连接器适用于重量更轻、空间更小和成本更低的应用。这些连接器提供各种外壳电路尺寸，为客户提供了应对挑战性应用所需的灵活性。
特性
- 降低了封装尺寸
- 业界唯一符合 USCAR 050 标准的接口
- 针座带有模制方向性
- 密封，圆形设计
优势
- 比 USCAR 0.64 mm 非密封接口小约 50%
- 提供业界唯一通过 USCAR 050 认证的接口
- 垂直或直角方向均可，提供布线和模块设计灵活性
- 在焊接过程中将接头保持在 PCB 上
- 允许通孔线束布线
Nano-Fit 电源连接器
Molex Nano-Fit 电源连接器以 2.50 mm 间距提供高达 8.0 A 的电流，同时还提供键控选项以确保正确配接，以及端子位置保证 (TPA) 保持器，以防止端子回退。
电流：8.0 A
电路：2 - 16
间距：2.50 mm
电线 AWG：20 - 26
特性
- 市场上最小的全隔离式针座
- 可选的 TPA（端子位置保证）保持器
- 可靠锁定外壳，采用防钩挂设计
- SMT 版本无需通孔，可使用多层板
优势
- 可节省高达 69% 的 PCB 空间
- 确保端子完全位于外壳内，减小端子回退的几率
- 可在主保持功能器件失效的情况下仍能使端子保持原位
- 可确保配接的连接器组件不会意外脱开
- 配接的同时发出咔哒声
- 可防止闩锁因电线钩挂而受损
- 在空间受限的 PCB 上进行封装
- 使用具有较少钻孔的较小 PCB，有潜力降低成本
标准 0.062" 电源连接器
每个电路额定电流高达 5.0 A 的电源或信号互连系统，带有标准黄铜端子。坚固的尼龙外壳和坚固的端子设计创造了耐用、持久的产品。标准 0.062" 产品可靠、经济，并提供高价值的功能。这些产品是电源或信号互连应用的绝佳选择。
电流：8.0 A
电路：1 - 36
间距：3.68 mm
电线 AWG：18 - 30
特性
- 公端子和母端子可用于插头或插座外壳
- 圆形端子可以朝向任何方向
- 被动（摩擦）锁
- 提供自由悬挂或面板安装的外壳版本
优势
- 设计灵活性
- 快速组装
- 外壳牢固配合
- 能够确保电路板的安全
L1NK 250 电源连接器
L1NK 250 连接器系统是一种线对板系统，可通过紧凑的 3.00 mm 间距设计提供高达 6.5 A 的电流。这种薄型单排连接器系统带有可选的 TPA、正向锁和 V0/灼热丝组合树脂。
电流：4.0 A
电路：2 - 8
间距：3.00mm
电线 AWG：20 - 24
特性
- 可选的 TPA（端子位置保证）保持器
- 可靠锁定外壳，采用防钩挂设计
- 减少更换
优势
- L1Nk 连接器的 TPA 设计为插座内的端子提供了安全性，通过减少端子回退情况来防止最终产品出现故障。
- 确保配接的连接器组件不会意外脱开，
配接时会发出咔哒声，
保护闩锁免受因电线阻碍而损坏 - 与市场上一些最具竞争力的连接器相比，L1NK 250 接头在 PCB 上提供完整的直接插入式替代。
正在寻找功率更大的紧凑型连接器吗？那么考虑一下使用 Molex 电源连接器带来的高功率和高操作效率吧。随着设计工程师试图在同一空间内安装更多电子设备，对紧凑型大电流连接器的需求正在增长。电源应用客户也面临着选择，要么使用具有较低额定电流的较小连接器，要么重新设计 PCB。Molex 连接器（如 Micro-Fit 和 Ditto）可为客户提供可靠的选择，而无需在原始设计方面做出让步。我们的连接器可满足 OEM 对空间受限应用的需求，并为设计工程师提供所需的灵活性。
Mini-Fit Sigma 和 Mini-Fit Sigma 密封连接器
Mini-Fit Sigma 和 Mini-Fit Sigma 密封连接器系统为客户提供安全、安保和保护，最大额定电流 13.5A，间距 4.20 mm。Mini-Fit Sigma 是具有 TPA 功能的薄型插座，而 Mini-Fit Sigma 密封连接器采用面板安装，具有可选的 TPA（端子位置保证）功能，可防止端子回退。该连接器系列采用 V0/灼热丝组合树脂制成，可满足全球各个地区的多种电气要求。
电流：13.5A
电路：8 - 14
间距：4.20 mm
电线 AWG：16 - 24
特性
- 极化和独特的键控功能
- V-0/灼热丝组合树脂
- 键锁和极化
- 可选的 TPA（终端位置保证）保持器
优势
- 为插座中的端子提供保护
- 允许与所有当前的 Mega-Fit Dual-Row 针座兼容
- 防止充电时产生电弧
- 降低了材料成本和人工成本，并使客户能够满足欧洲电气要求标准。
- 可与标准 Molex Mini-Fit 连接器配合使用
- 保证端子完全就位于外壳内，减小了端子回退的几率。
- 可在主保持功能器件失效的情况下仍能使端子保持原位
EdgeMate 电源连接器
EdgeMate 电源连接器提供与灼热丝兼容的版本，无需配接接头，可显著节省电器、工业和照明应用的成本。
电流：7.0 A
电路：2 - 12
间距：3.96 mm
电线 AWG：18 - 20
特性
- 无需配接接头即可直接与 PCB 边缘卡配接
- 极化外壳
- 极化压接端子
- 分叉（双触点）端子支持高达 7.0 A 的电流
优势
- 减少库存、物料清单和制造成本，无需在接头上做出投资
- 确保 PCB 的正确方向
- 确保正确的端子方向和插入
- 允许二次电流路径以实现长期电气性能和可靠性
KK 396 电源连接器
KK 396 回流工艺兼容 (RPC) 连接器系统可为每个电路提供 13.0 A 和 600 V 的电流，支持无铅焊接工艺，是中低功率线对板和板对板应用的理想选择。
电流：7.0A
电路：2 - 24
间距：3.96 mm
电线 AWG：18 - 36
特性
- 可选配 Trifurcon™、三点触头、双悬臂端子
- 极化针座后壁、极化插座肋和极化销钉
- 针座上的 PCB 保持钉
- KK RPC 针座采用耐高温尼龙材料和回流焊雾锡电镀
优势
- 具有出色的电气稳定性，非常适合高振动环境
- 防止装配时的误配接
- 确保针座在焊接过程中保持位置不变，准确对准 PCB
- 支持 260°C 波峰焊和回流焊工艺
Ditto 电源连接器
Ditto Positive Lock 是一款无极性单外壳端子互连系统，支持低安培数（低至 4.2 A）、20 AWG 至 26 AWG 线径的应用，所需的应用工具、设置时间和成本要比双性别线对线互连系统低一半。这些连接器可在无需转换机器的情况下实现更快的工具设置，从而提高运行效率并减少客户的库存、备件和成本。即用型可靠锁定尾纤线束显著缩短了组装和应用处理时间。
电流：8.0 A
电路：2 - 8
间距：2.50 mm
电线 AWG：20 - 26
特性
- 正（双）锁特性
- 外壳上配备端子止动件
- 具有灼热丝功能的外壳
- 防扭外壳功能
优势
- 在恶劣运行环境下保持连接器的配接
- 防止端子抬起，始终保持与配接端子的物理和电气接触
- 在灼热丝过载的情况下确保最终用户的安全和保护
- 确保端子在外壳中正确就位；防止在插入过程中触点擦到连接器外壳上
H-DAC 64 电源连接器
H-DAC 64 连接器系统提供单、双排选择，旨在提供一种节省空间的替代系统，并满足所有的非密封 USCAR-2 标准 2 类要求。强制锁定功能可确保配接正确，TPA 功能则能增加端子保持力。
电流：11.0 A
电路：3 - 24
间距：2.54、4.60 mm
电线 AWG：14 - 22
特性
- 防斜插外壳
- TPA 功能
- 可选的夹槽特性
- 电路规格：6 – 20 和 24 路混合（双排）
优势
- 防止引脚意外弯曲
- 更好的终端保持特性
- 夹槽通过提供可选的方向夹附件帮助解决车辆路径问题
- 经过多次高气穴工艺加工，产品种类多，支持客户的多种需求
Mini-Fit Sr. 电源连接器
Mini-Fit 连接器系列工作温度高达 +125° C，提供双压接工具，并提供板对板、线对板和线对线配置。
电流：13.0 A
电路：3 - 24
间距：4.20 mm
电线 AWG：16 - 28
特性
- 全隔离式端子
- 极化配接几何结构
- 精选系列采用镀金端子，配接次数达 1500 循次；标准系列采用镀金端子，支持 100 配接循次，也采用镀锡端子，配接次数为 75 循次。
- 端子采用专利的加长凹陷式设计
优势
- 在处理过程中防止潜在的损坏
- 确保针座和插座不会误配接
- 非常适合需要高配接次数的应用
- 加长了摩擦长度并增加了接触面积，从而改进了长期可靠性
Ultra-Fit 电源连接器
Ultra-Fit 电源连接器提供颜色编码和键控选项，可消除相同电路尺寸的错配接，并提供允许将端子锁定机制集成到插座外壳中的无柄特性。
电流：14.0 A
电路：2 - 16
间距：3.50 mm
电线 AWG：16 - 22
特性
- 多个机械键控颜色编码选项
- 可选的 TPA（终端位置保证）保持器
- 可靠锁定外壳，采用防钩挂设计
- 端子接口具有六个独立的触点（分线盒端子设计）
优势
- 同一电路允许使用多个连接器，几乎没有交叉配接的可能性
- 彩色编码为正确配接连接器提供了视觉指示，可加快装配速度
- 保证端子完全就位于外壳内，减小了端子回退的几率。
- 可在主保持功能器件失效的情况下仍能使端子保持原位
- 可确保配接的连接器组件不会意外脱开
- 配接的同时发出咔哒声
- 可防止闩锁因电线钩挂而受损
- 提供冗余型次级电流路径，实现长期性能和可靠性
标准 0.093" 引脚和插座连接器
Molex 的标准 0.093" 引脚和插座电源连接器是一款基于 0.093" 引脚直径的行业标准连接器系统。Molex 的 2.36 mm 直径端子用在 5.03 mm 间距的标准 0.093" 和 6.71 mm 间距的产品中。
电流：15.0 A
电路：2 - 15
间距：0.198”
电线 AWG：14 - 28
特性
- 行业标准 0.093" 引脚和插座端子
- 端子可用在标准 0.093"
和 3191 系列插头和插座外壳中 - 提供大电流端子
优势
- 设计灵活性
- 适用于高达 17.0 A 的应用
SolderRight 直接焊接端子
这款扁平 SolderRight 直接焊接端子是紧密封装情况下的理想选择，能以低应用成本实现与 PCB 的直角连接。
电流：14.0 A
安装方式：直接焊接
方向：直角
电线 AWG：14 - 28
特性
- 直角安装方向
- 双焊针
- 单端子，一体式压接设计
- 位于绝缘层和导体压接之间的焊针
优势
- 为离开 PCB 的导线提供超薄型焊接选项（远薄于“焊接和弯曲”操作）
- 为焊接工艺提供无与伦比的稳定性，并允许冗余电流路径
- 市场上成本最低、最可靠的直接焊接互连之一
- 提供卓越的电线应力消除功能，在拉线时可防止端子和焊点破损
VersaBlade 电源连接器
在线对线应用中，操作员有时无法确保正确配接，这可能导致最终的产品故障。VersaBlade 线对线连接器采用颜色编码的外壳和带有凹坑的端子，有助于轻松识别配接方向，TPA 可确保端子完全锁定在正确的位置。
电流：15.0 A
电路 1 - 9
间距：7.3 mm
电线 AWG：14 - 24
特性
- 极化外壳和端子凹坑
- 多分支布线能力
- 端子可以用两根电线压接
- 外壳杆：塑料挂钩捕获端子上的孔
优势
- 防止错误的连接器插入和配合
- 提供线束设计选项以减少时间和成本
- 启用菊花链连接
- 提高端子到外壳的保持力，并消除耀斑或弱金属柄脚
Micro-Fit+连接器系统
Micro-Fit+连接器是一种线对板系统，可提供 3.00 mm 间距、12.5 A 的更高额定电流和卓越的设计选项，可实现灵活和高效的组装。
电流：12.5A
电路 2 - 24
间距：3.00 mm
电线 AWG：16 - 24
特性
- 接口两侧的完全隔离触点
- 配接力减少 40%
- 小 PCB 基底面
- V-0/灼热丝组合树脂
优势
- 防止潜在的电弧放电
- 与标准 Micro-Fit 3.0 相比，其独特的设计可简化工作，减少操作员在装配过程中的疲劳
- 提供设计灵活性
- 降低了材料成本和人工成本，并使客户能够满足欧洲电气要求标准。
Squba 密封线对线连接器
Squba 1.80 mm 和 3.60 mm 间距密封线对线连接器系统设计提供 IP67 密封等级，并承载高达 14.0 A 的电流，可在各种空间受限的应用中提供可靠的电源。
电流：6.0、14.0 A
电路：2 - 10、2 - 4
间距：1.80、3.60 mm
电线 AWG：22-24 AWG
特性
- 受保护的薄型正锁存器
- 密封盖
- 性能经过验证的密封元件
- 主锁可实现 30N 端子保持力
优势
- 防止电线卡在闩锁上被损坏
- 最小化闩锁尺寸，以免闩锁增加连接器的封装尺寸
- 在运输、处理和使用过程中保护密封件免受损坏
- 对齐端子以防止在组装过程中刺穿密封件
- 提供 IP67 防护等级
- 防止灰尘和水侵入，以确保可靠连接
- 提供可靠的连接
- 可承受较强振动
L1NK 300 电源连接器
L1NK 300 连接器系统是一种线对板系统，可通过紧凑的 3.0 mm 间距设计提供高达 11.0 A 的电流。这种薄型单排连接器系统带有可选的 TPA、正向锁和 V0/灼热丝组合树脂设计。
电流：11.0A
电路：2、3、4
间距：3.00 mm
电线 AWG：18 - 20
特性
- V-0/灼热丝组合树脂
- 可选的 TPA（终端位置保证）保持器
- 可靠锁定外壳，采用防钩挂设计
- 减少更换
优势
- L1NK 连接器系统提供 V0/GW 组合材料，可实现更少项目的物料清单，并让 OEM 可以从全球层面来设计产品以满足欧洲电气标准。
- L1Nk 连接器系统的 TPA 设计为插座内的端子提供了安全性，通过减少端子回退情况来防止最终产品出现故障。
- 可确保配接的连接器组件不会意外脱开
- 配接的同时发出咔哒声
- 可防止闩锁因电线钩挂而受损
- 与市场上一些最具竞争力的连接器相比，L1NK 300 针座提供了 PCB 上完整的直接插入式替代品
L1NK 396 电源连接器
L1NK 396 连接器系统是一种线对板系统，通过紧凑的 3.96 mm 间距设计提供高达 11.0 A 的电流。这种薄型单排连接器系统带有可选的 TPA、正向锁和 V0/灼热丝组合树脂设计。
电流：11.0 A
电路：2 - 6
间距：3.96 mm
电线 AWG：18 - 26
特性
- V-0/灼热丝组合树脂
- 可选的 TPA（终端位置保证）保持器
- 可靠锁定外壳，采用防钩挂设计
- 减少更换
优势
- L1NK 连接器系统提供 V0/GW 组合材料，可实现更少项目的物料清单，并让 OEM 可以从全球层面来设计产品以满足欧洲电气标准。
- L1Nk 连接器系统的 TPA 设计为插座内的端子提供了安全性，通过减少端子回退情况来防止最终产品出现故障。
- 可确保配接的连接器组件不会意外脱开
- 配接的同时发出咔哒声
- 可防止闩锁因电线钩挂而受损
- 与市场上一些最具竞争力的连接器相比，L1NK 300 针座提供了 PCB 上完整的直接插入式替代品
MX120G 密封连接器
MX120G 连接器系统是一款紧凑密封型线对线和线对板系列互连器件，在高湿、高振动和宽工作温度条件下性能表现优异。IP67 等级的 MX120G 互连系统专为坚固、恶劣环境的非汽车应用而设计，可以扩展到外部照明应用，包括交通和架空路灯；并且是预压接线密封替代方案的更可靠且更便宜的解决方案。
电流：10.0A
电路：12
间距：3.20mm
电线 AWG：0.35 - 1.00mm
特性
- 高达 10G 加速度的高抗振性
- 符合 IP67 防护等级，工作温度范围为 -40 至 +105°C
- 单件式母插座结构，包括一个带有哑光硅胶密封件和密封盖的预组装连接器外壳
优势
- 在高振动环境和应用中确保配接牢固
- 为连接器提供全面保护，可防止灰尘和水（深度达 1 m）以及特定压力和时间条件的影响
- 单件装配设计更加节约劳动力和工艺成本。硅胶密封件比普通的丁腈橡胶密封件更耐用，能够承受更高的温度。密封帽为密封界面提供应力消除；可以轻松地将压接电线直接插入连接器
MX64 密封连接器
MX64 单排母头连接器小巧紧凑，为 2.54mm 间距密封连接器设立了标准，有多种尺寸可供选择。通过容纳三个不同的母端子系统，这些连接器可实现最大程度的灵活性。
类别：密封连接器
间距：2.54mm
电路：2 - 8
电线 AWG：18 - 22
特性
- 满足 0.64 mm 方针连接器系统的所有 USCAR 基底面和测试要求
- 四种极化选项，有四种不同颜色可供选择
- 支持 18 AWG 至 22 AWG 的电线和 ISO 公制电线
- IP67 级哑光密封
优势
- 符合 OEM 指令
- 防止错配接
- 支持美国和海上电线要求
- 消除电缆密封所需的二次操作和成本
MXP120 密封连接器系统
MXP120 密封连接器系统以符合 USCAR 规范的紧凑封装尺寸提供高达 13.0A 的电源。相比较大的 1.50mm 间距端子，1.20 mm 间距端子能最大限度地减小连接器接口和连接器封装尺寸。同时，相比采用 0.64mm 间距的端子系统，1.20 mm 间距端子又能在组件中实现更大的载流能力和坚固性。
类别：密封连接器
间距：4.0mm
NEMA 等级：IPX8
电路：1x2、1x3、1x4、1x6
特性
- 使用节省空间的 1.20mm 间距端子的多功能密封连接系统
- 相比现有 1.50 mm 连接系统，缩小了封装尺寸
- 兼容 AK 或 USCAR 接口；设计使用全球 AK 模腔定义
- 单线密封 (SWS) 连接系统，采用坚固耐用的周边密封
优势
- 满足高达 13.0A 的电源要求；适用于密封安全约束、车身电子和动力系统应用
- 为受限的设计参数显著节省空间
- 全球畅销
- 可承受高压喷雾环境
Micro-Fit 电源连接器
Micro-Fit 3.0 连接器系统提供多种电路尺寸和电缆长度，适用于电源和信号应用，提供 2.5mm 间距、8.5A 最大额定电流和多种设计选项，例如端子位置保证、盲插和顺应针特性。
电流：7.0 A
电路：2 - 24
间距：2.5 mm
电线 AWG：20 - 30
特性
- 全隔离式端子
- 提供 SMT、压接或表面贴装兼容版本
- 可选端子定位保证 (TPA) 特性
- BMI 提供了一种模制在外壳中的自对准功能
优势
- 防止在处理和配接过程中对端子造成潜在损坏
- 将碎屑造成的短路风险降至最低
- 提供设计灵活性。提供满足多种应用需求的选项
- 减少导致端子回退的装配错误
- 单排：一体式设计，带集成二级锁
- 双排：两片式 TPA 设计
- 允许高达 2.54 mm 的错位
对于需要设计灵活性的更稳健、更高电流的应用，Molex 提供额定电流高达 23.0 A 的电源连接器。一些设计工程师面临更大功率和更小 PCB 空间的挑战，而这些连接器则能够腾出更多的 PCB 空间。Molex 产品是电源或信号互连应用的绝佳选择，因为它们可靠且经济。
RAST 电源连接器系统
消费 OEM 需要可靠的连接器，不可靠的连接会导致最终产品故障。RAST 2.5 和 RAST 5 IDT 设计在配接接口处具有 4 个接触点，是一种极其可靠的电源连接器。
电流：16.0 A (5.00 mm)；6.0 A (2.50 mm)
电路：1 - 12
间距：2.50、5.00mm
电线 AWG：16 - 24
能够使用灼热丝
特性
- 外壳材料与 750°C 灼热丝兼容
- 提供彩色条纹标记
- 直接和间接配接
- 外壳材料 UL 94V-0
优势
- 符合欧洲安全标准 IEC-60335-1 第 4 版
- 在使用多个部件时提供简单的识别
- 配接 PCB 或通过 93070/93071 系列针座
- 符合美国安全标准
Sabre 电源连接器系统
Sabre 电源连接器系统非常适合用于稳健的较大电流应用，这些应用要求在垂直和直角方向上均能灵活地进行线对线和线对板配置设计。Sabre 的每个电路在 600 V 电压下的电流额定值可达 18.0 A，并可采用各种不同的线规和绝缘厚度。
电流：18.0 A
电路：2 - 8
间距：7.50 mm
电线 AWG：10 - 20
特性
- 600 V 时额定电流高达 18.0 A
- 刀片式端子设计有四个电接触点
- 母端子也可与 0.125” MEMA PC 接片配合使用
- 插座外壳上的正向闩锁
优势
- 满足大电流和高电压应用的要求
- 相比圆形式端子，提供了更可靠的电气连接
- 提供成本更低的一体式线对板解决方案
- 防止与配接插头或针座意外脱离
电源连接器系统
MLX 系列与行业标准产品可互换、互配和互装。这样，就能极为灵活地与现有线束、连接器或 PCB 针座进行配接。该系列连接器获得了 UL 的认可和 CSA 标准的认证。
电流：20.0 A
电路：1 - 15
间距：6.35mm
电线 AWG：10 - 24
特性
- 系统可与行业标准版本互换、互配、互装
- 全隔离式触头
- 带有两个 3/8" 支柱，可端接大规格电线（接地块）
- 可靠的锁定功能
优势
- 经过交叉兼容测试，确保行业兼容性
- 保护触头
- 方便 8 AWG 以上电线接地到中心点
- 提高了连接器可靠性
Mega-Fit 电源连接器
电源应用的客户面临着是采用裸露端子、连接器易受损坏的针座，还是采用占用较大空间的隔离式针座的决择。紧凑型 Mega-Fit 双排线对线和单排连接器为设计工程师提供采用小封装的完全保护接头端子。
电流：25.0 A
电路：双排：2 - 12
间距：5.70mm
电线 AWG：12 - 16
特性
- 极化和独特的键控功能
- 新型外壳材料
- TPA 导入
- 新的闩锁设计
优势
- 为插座中的端子提供保护
- 允许与当前所有的 Mega-Fit 双排针座兼容
- 防止充电时产生电弧
- 符合 V0 和灼热丝欧洲标准
- 为插座和插头上的 TPA 提供引导和导入
- 与针座配接时提供出色的保持力，并允许低配接力
MX150L 工业级密封连接器系统
预组装的潜水式 MX150L 工业密封连接器系统专为商用车辆、船舶和其他恶劣环境而设计，超过了 IEC IP67 防护要求，同时也具有经济优势。
类别：线对线连接器
电流：18.0 A
电路：2 - 16
间距：5.84 mm
特性
- 预装连接器外壳和 TPA 元件采用一体式供货
- 超过 IP67 要求并符合 UL 1977 标准，但不是专为需要满足各种汽车级要求的汽车应用而设计，如 USCAR-2、USCAR-25、GMW3191、AK 测试、J2030、沃尔沃技术要求或丰田连接器规范 (TCS)。
- 密封式面板安装插头配备盲孔凸台
- 插头和插座上有一体式双向密封垫
优势
- 节约劳动力和成本
- 符合严格的工业要求，适用于工业车辆
- 浸没在深达三英尺的水下时，连接器系统中不会进水。减少了以前防水配接所需的其它五金件
- 超过关于密封连接器的 IEC IP67“防水”要求；通过了在各种液体内的浸没条件测试具有线对板、线对线和线对面板连接能力，提升了客户的设计灵活性
特性
- 符合 USCAR-20 (FCLT)/USCAR-2 Rev 4/USCAR-21 规定
- 选项包括面板安装垫圈密封、高温热塑性外壳、M3 夹型端子
- 3.50mm 间距外壳设计
- 哑光密封技术
优势
- 用于 3 级温度下的发动机上、高振动、引擎盖下和底盘下环境
- 设计灵活性
- 支持 2 至 6 电路的单排配置和 4、6、8、12、16、20 和 16 电路混合的双排配置
- 无需单独的电缆密封件，从而减小封装尺寸并降低成本，同时仍满足 S2 密封要求
需要靠低生产成本获取更多功率吗？在竞争激烈的市场中，原始设备制造商正在寻找降低生产成本同时保持电源效率的方法。Molex 提供多种配置、连接 PCB、母线和电缆，以实现设计灵活性和成本节约。我们了解，电源效率对于数据中心等大型耗电操作的成本管理至关重要。Molex 的电源连接器提供 26.0 或更高的额定电流，可为多个行业挑战提供所需的电源。
EXTreme LPHPower 连接器
EXTreme LPHPower 连接器是一种大电流电源和信号混合连接器系统，可用在传统连接器无法使用的地方。采用与 PC 板平行的电源刀片设计，其极薄的高度仅为 7.50 mm，允许更大的系统气流，同时与具有相同额定电流的传统连接器相比，占用的空间可减少 53%。
电流：每个电源触点 30.0 A；每个信号触点 1.0 A
电路：功率：2 - 14；信号：12 - 40
间距：12.00 mm
连接器高度：7.50 mm
特性
- 插座侧与 Molex 标准 LPH 插头或行业标准 1.57 mm PCB 金手指卡边缘配接
- 薄型设计
- 灵活的设计配置
- 电源/信号混合设计解决方案
优势
- 扩展设计灵活性
- 薄型电源触点增强了系统气流，并与 PC 板平行，总连接器高度只有 7.50 mm
- LPH 插座与 LPH 插头或行业标准 1.57 mm 卡边相配接，在多个行业和应用中提供更大的灵活性
- 允许供电和回路在同一个槽位中，以适应常见的直流电源要求
Stac64 单、多插口和混合针座系统
可叠接连接系统提供单孔和多孔 PCB 解决方案，具有多种电路规格，不用定制工具，显著缩短了上市时间；母头连接器采用业内仅有的压力致动设计。
电流：6.1 A - 30.0 A
电路：双排：8 - 80
间距：2.54 - 5.25 mm
电线 AWG：14 - 22
特性
- 稳定可靠的 PCB 针座，可叠接连接系统
- 直角针座预装线性聚酯薄膜 PC 尾部对正条
- 针座和插座外壳采用标准 USCAR 颜色方案模制而成，以增加极化性
- 耐高温热塑性外壳
优势
- 大大缩短了工程和验证时间，加快了产品上市速度
- 匹配线束连接器色标方案，以提升装配视觉直观性
- 无需工具即可生产定制型多槽位针座
- 能够承受红外 (IR) 和波峰无铅焊接工艺处理，达到 SMES-152 Molex 规范要求
Super Sabre 电源连接器
Super Sabre 电源连接器具有每插片 34 A 额定电流能力，并能承受高达 +125°C 的工作温度，使用成熟的技术，可在几乎所有行业实现长期的性能和可靠性。
电流：34.0/刀片
电路：2 - 8
间距：7.5 mm
电线 AWG：10 - 1
特性
- 电流额定值：每刀片 34 A 和 600 V
- 镀银、高导电合金端子
- 线对线和线对板配置
- 工作温度高达 +125°C，USCAR-2 3 级
优势
- 满足薄型设计实现大电流和高电压的要求
- 提供高性能连接，消除了摩擦磨蚀问题。
- 相对镀金端子，提供的是一个较低成本的解决方案。
- 针对 10 AWG 至 12 AWG 导线进行了优化
- 提供了设计灵活性，大大节省了空间和成本。兼容无铅波峰焊和回流焊工艺
- 非常适合用于高工作温度用途，如汽车和商业车辆应用
Mini-Fit Sr. 电源连接器
Mini-Fit Sr. 电源连接器结构紧凑，支持高达 50.0 A 的额定电流，具有出色的电气可靠性。
电流：50.0 A
电路：单排：2 - 14
间距：10.00 mm
电线 AWG：8 - 16
特性
- 镀银触头
- 极化外壳设计
- 外壳上需要端子位置保证 (TPA) 固定器
- 大电流 (50.0 A) 隔离触点
优势
- 与镀金系统相比，可显著节省成本
- 镀锡版本无需手动润滑减轻摩擦磨蚀
- 防止错配接
- 防止终端回退
- 支持大功率服务器、电信和工业设备要求
EXTreme Ten60Power 大电流电源连接器
EXTreme Ten60Power 电源和信号混合解决方案专为板对板、线对板和面板对板应用而设计，提供每线性英寸高达 260.0 A 的电流，以及快速响应时间和易于配置模块。
电流密度：每线性英寸 260.0 A
高度：10.00 mm
配置：模块化组装
特性
- 薄型设计：10.00 mm 高度
- 提供 1 至 9 路分体刀片电源模块、1 至 10 路标准电源刀片模块、6 至 60 路信号模块；端装或顶装导向
- 模块化设计；基于标准电源和信号元件的混合式定制组件
- 通过介电 LCP 塑料隔离分流配接触头（每个分流插片端子可承载 30.0 A 额定电流，温升 30°C）
优势
- 增强系统气流
- 可以配置模块，适应几乎任何设计应用
- 标准电源模块和信号模块同时集成到 EXTreme Ten60 Power 混合组件，以满足客户的特定要求
- 缩短了带电的电源触头之间的距离，实现了更快的响应时间、更低的总阻抗和电容优势如果客户不需要所有电源触头具备标准的全 60.0 A 额定电流，还可以提高电源触头粒度
EXTreme Guardian HD 电源连接器
EXTreme Guardian HD 电源连接器提供可配置的电源/信号混合解决方案，并在薄型封装中提供高电流密度，以实现完全的设计灵活性。
更多详情特性
- 大电流端子、小间距的电流密集型设计
- 完全隔离的插座端子和插头刀片
- 相对较小的 11.00 mm 间距
- 外壳接受大规格电线（高达 6 AWG）
优势
- 提供线对板连接器中最大的电流密度选项。
- 搬运和配接过程可防止造成潜在损伤。
- 在大电流应用中提供每线性英寸 185.0 A 的电流。
- 提供大电流承载能力。
EXTreme PowerMass 大电流连接器
Molex 的 EXTreme PowerMass 连接器适用于在充满挑战且受散热限制的空间中需要非常高电流传输能力的电源和系统。
电路：1 - 64
间距：1.60 - 7.50 mm
电流密度：每英寸 380.0 A；每厘米 150.0 A
特性
- 多电源（150.0 A、80.0 A、40.0 A）
- 寿命到期时电阻小于 1 毫欧（平面到平面）
- 压铸或塑料导轨
- 顺序电源刀片和信号引脚长度
优势
- 为客户设计要求提供最大的灵活性
- 热量产生最小，电流传输最大
- 坚固的盲插功能
- 促进后配接和前配接的选项
Coeur 大电流互连系统
Coeur CST 大电流互连系统可传输的最大电流达 200.0 A，具有三种直径尺寸（8.00、6.00 和 3.40 mm），提供各种配置以连接 PCB、母线和电缆。
电路：单
触点直径：3.40、6.00 和 8.00 mm
电流：30.0 - 200.0 A
特性
- 额定电流高达 200.0 A
- 提供高级外壳
- 所有 SMT 插座和所有规格的拾放盖
- 无论其外形尺寸如何，所有插座均采用一种通用触头设计
优势
- 提供可扩展的设计，以满足各种大电流应用
- 触摸安全功能
- 先通后断选项
- 可靠锁定
- 面板安装选项
- 垂直、直角、PCB 和母线安装针座选项
- 实现 SMT 插座到 PCB 的自动贴放
- 即使触头数量不同，也可提供相同的高度
MultiCat 电源连接器
带有精密加工触点的紧凑型 MultiCat 中高功率连接器可以快速配接，提供卓越的耐用性，并通过连接器位置保证 (CPA) 确保了正确连接，因此适用于多个行业类别。
大功率：电流：14.0 - 40.0 A/触点；电路：单排：3 和 4
中功率：电流：6.5A/触点；电路：8 和 20
间距：10.00 mm
电线 AWG：8 - 16
特性
- 轻巧紧凑的线对线、线对板（仅限垂直）
- 中功率连接器系统可容纳 20 到 28 AWG 的电线。提供 8 和 20 电路直插
- 配接循环：至少 500 循次
- 大功率版本：1200 V。中功率版本：500 V
优势
- 非常适合在空间和重量受限的应用中使用
- 为需要中功率的应用提供设计灵活性
- 提供更长的使用寿命
- 可用于高插拔次数的应用
- 支持高功率和中功率应用
特性
- UL 认证
- 提供熔断端接
- 定制长度和端接
优势
- 确保质量、安全性和可靠性
- 整个压缩过程中 93% 的固体端接
- 增加横截面接触面积
- 拔出强度增加
- 定制终端
- 提供设计灵活性
MX123 密封连接系统
MX123 密封连接系统提供了坚固耐用、业界最小封装尺寸的全密封接口，可在引擎盖下高振动的环境中为汽车传动系统提供可靠连接。
类别：密封连接器
电路：49 - 80
电流：11.0A、25.0A
电线 AWG：18 - 22
特性
- 中心墙特性
- 针座端子滤波功能
- 哑光密封技术
- 集成 TPA 和 CPA 组件
优势
- 防引脚对折
- 延伸超过端子的长度，以实现盲插条件下的连接
- 消除上集成系统中相邻电路之间的串扰
- 允许中心到中心端子间距更小，从而将封装尺寸减小到业界最小
- 无需压接单个电缆密封件
- 降低线束装配复杂性
- 有助于配接可靠性
- 防止在高振动环境中脱开。降低装配复杂性
CMC 和 CMX 密封式、混合型、模块化连接器
CMC 和 CMX 连接器设计用于高导电性应用和恶劣环境。这些连接系统用于动力传动系统，包括需要高达 21.0 A 电流的发动机控制单元 (ECU)、车厢应用、变速箱、电子驻车制动器和悬架。
类别：密封连接器
电路：母头：22 - 65；公头：32 - 154
电流：2.5 - 21.0A
电线 AWG：0.35mm² 至 5.00mm² - ISO；14 - 24 - AWG
特性
- 系统提供多种颜色编码选项和机械极化
- 多种标准针座
- 杠杆驱动的可移动密封保护器 (CMC)
- CMX 连接器周围的可移动界面密封保护器
优势
- 由于易于目视安装，减少了线束装配期间的周期时间，并避免了针座和连接器的错配
- 标准针座提供有竞争力的价格，现成可用的针座可节省时间
- 在连接器配接和脱开期间，保护密封件免受灰尘的影响，操作无风险，如受到割伤 (CMC)
- 在连接器插入针座之前，密封是受到保护的
简体中文
|
English
