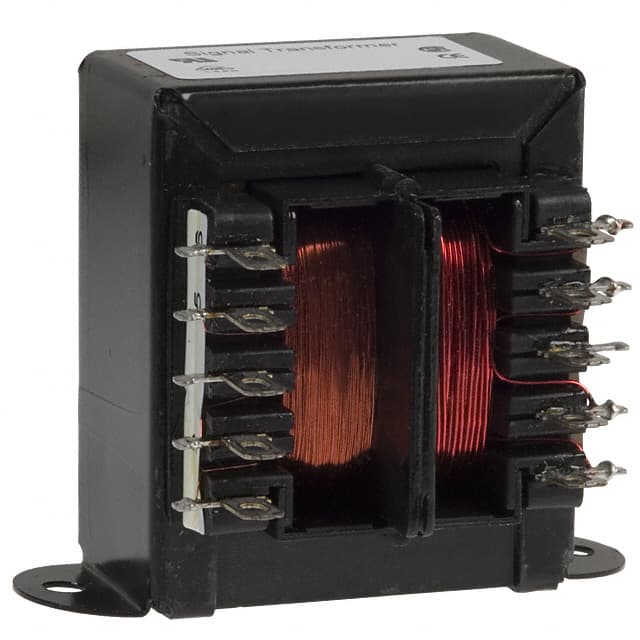

什么是电源变压器？
电源变压器系列产品包括设计用于在400Hz或更低标称频率下转换交流市电的变压器，其初级和次级绕组具有电气隔离。这些产品未配备交流市电产品常用连接器或进行封装，因此无法作为隔离变压器终端产品直接使用。
DigiKey 产品选型指南简介
本页面是DigiKey产品选型指南(PSG)众多页面之一。本页面专门针对电源变压器。它详细说明了用于描述器件特性的各项参数。这些信息将帮助您更好地理解和使用DigiKey参数化搜索引擎。点击此处查看使用搜索工具的案例研究。
电源变压器如何分类？
-
类型： 指变压器铁芯和绕组布局的具体结构或设计配置。
-
初级电压 ：表示器件设计适用的交流输入标称电压，多个数值表示不同连接选项，可从任一列出的初级电压产生对应的次级电压。
-
次级电压 ( 满载 ) ： 当施加标称初级电压并输出额定电流时，器件次级绕组呈现的交流有效值输出电压。
-
输出电流 ( 最大值 ) ： 器件能够输出的最大电流量。
-
初级绕组： 描述变压器初级绕组的配置，通常连接电源。
-
次级绕组： 表示变压器次级侧独立绕组的数量，通常用于向负载供电。
-
中心抽头： 指示次级绕组中点是否提供用户可接入的连接点。
-
最大功率： 通常表示器件能满足其规格参数的最大额定功率值。超过此功率额定值可能会损坏器件及其他系统组件。
-
安装类型： 说明器件的固定方式。
-
端子类型： 选择器件与系统的连接方式，如PC引脚、焊盘或导线。
-
尺寸： 器件的物理尺寸，通常列出长度和宽度或直径。
-
安装高度 ( 最大值 ) ： 表示器件固定后距安装表面的最大延伸高度。
-
电压 - 隔离： 表示变压器初级和次级绕组之间提供的电气隔离等级。
-
重量： 表示变压器的整体重量，通常以磅或克为单位列出。
电源变压器示例

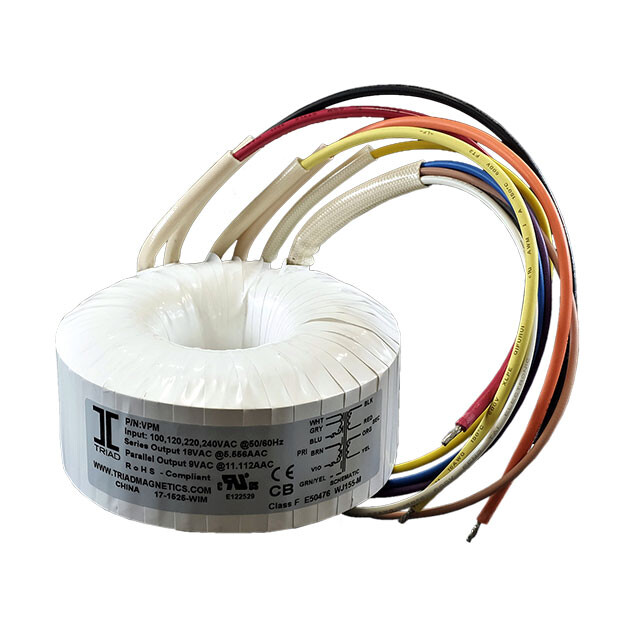

- Triad Magnetics品牌的VPM240-4170是一款1000VA环形变压器，专为医疗电气设备的严苛要求设计。数据手册
原理图符号
变压器的原理图符号如下所示。
原理图符号由Scheme-it提供。
相关媒体链接
视频
DigiKey 技术论坛文章
后续跟进
若您对选择电力变压器的技术规范有任何一般性问题，请通过下方按钮回复。若您有关于特定变压器的问题，请在论坛发布您的疑问。
