MachXO2分线板最初版本搭载的是LCMXO2-1200ZE-1TG144C CPLD芯片，新版现已替换为LCMXO2-7000HE-4TG144C。
新版MachXO2扩展板(LCMXO2-7000HE-B-EVN)可通过DigiKey在此获取。
旧版MachXO2扩展板(LCMXO2-1200ZE-B-EVN)在库存售完前可通过DigiKey在此购买。
教程配套 VHDL 代码
blinking_led.vhd (2.0 KB)
简介
本教程将引导您使用Lattice Diamond软件(版本4.1.87)为MachXO2扩展板评估套件创建简单项目。适用于两个版本的评估套件。教程涵盖新建项目、代码录入、内部振荡器使用、编译、引脚分配及板卡编程等内容。另有单独教程介绍仿真功能，详见此处。
创建新项目

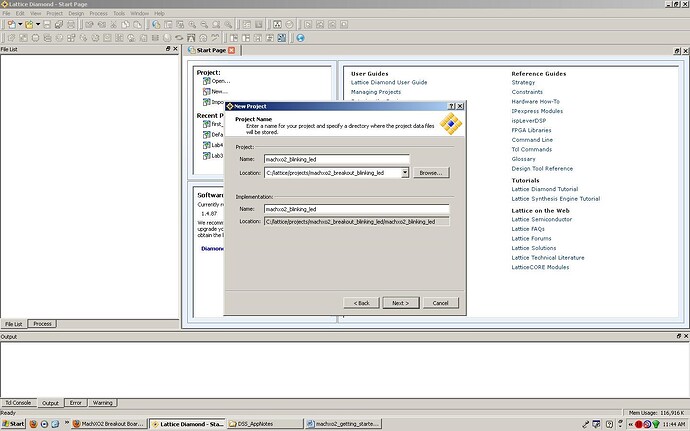

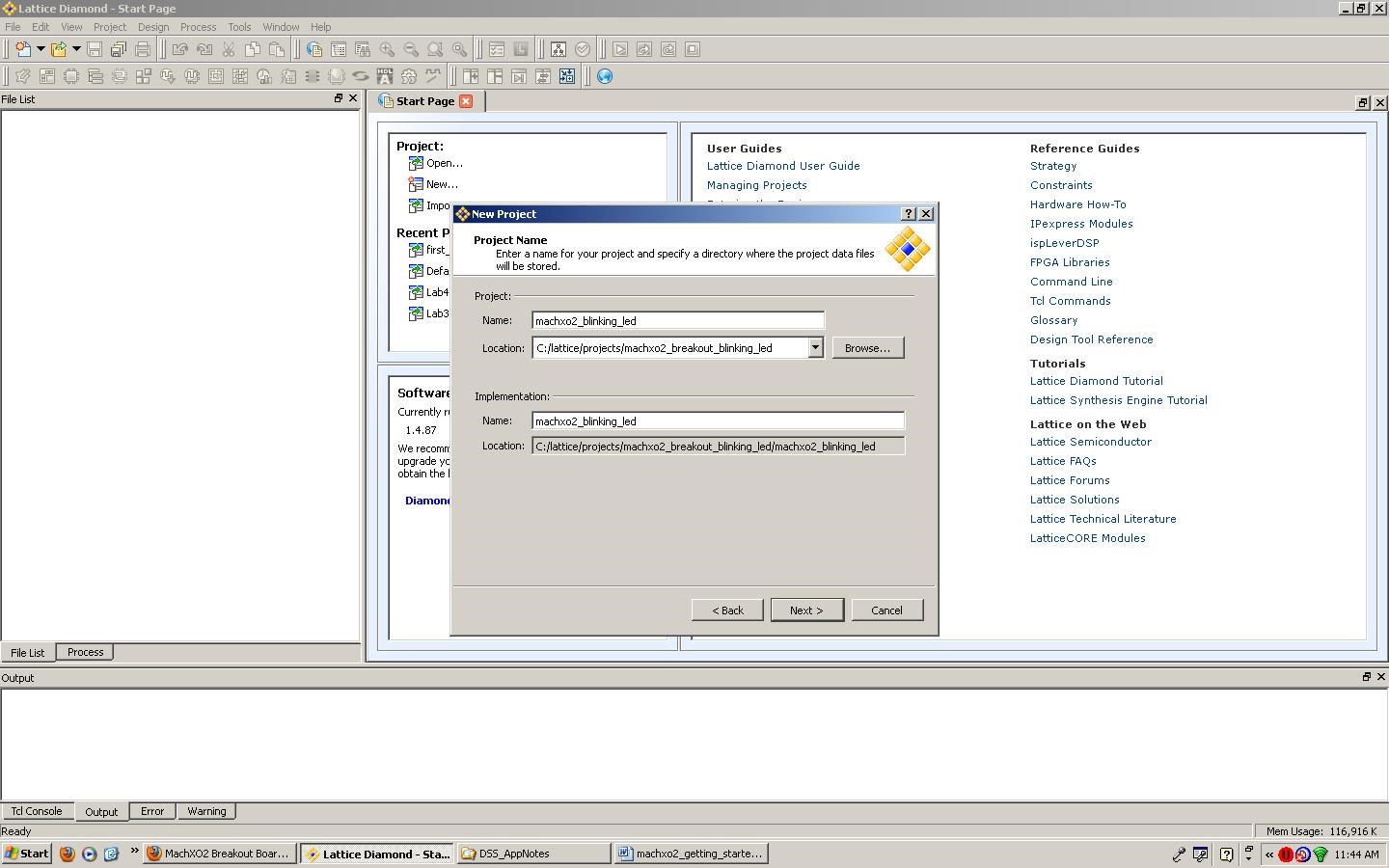

选择"文件（ File ） → 新建（ New ） →项目 (Project) …"启动新建项目向导(New Project Wizard launche)。点击 " 下一步 "(Next) 。如图1所示输入项目名称及存储路径，点击 " 下一步 "(Next) 。
图 1. 输入项目名称与存储位置。
本项目不使用现有源文件。点击 " 下一步 "(Next) 。

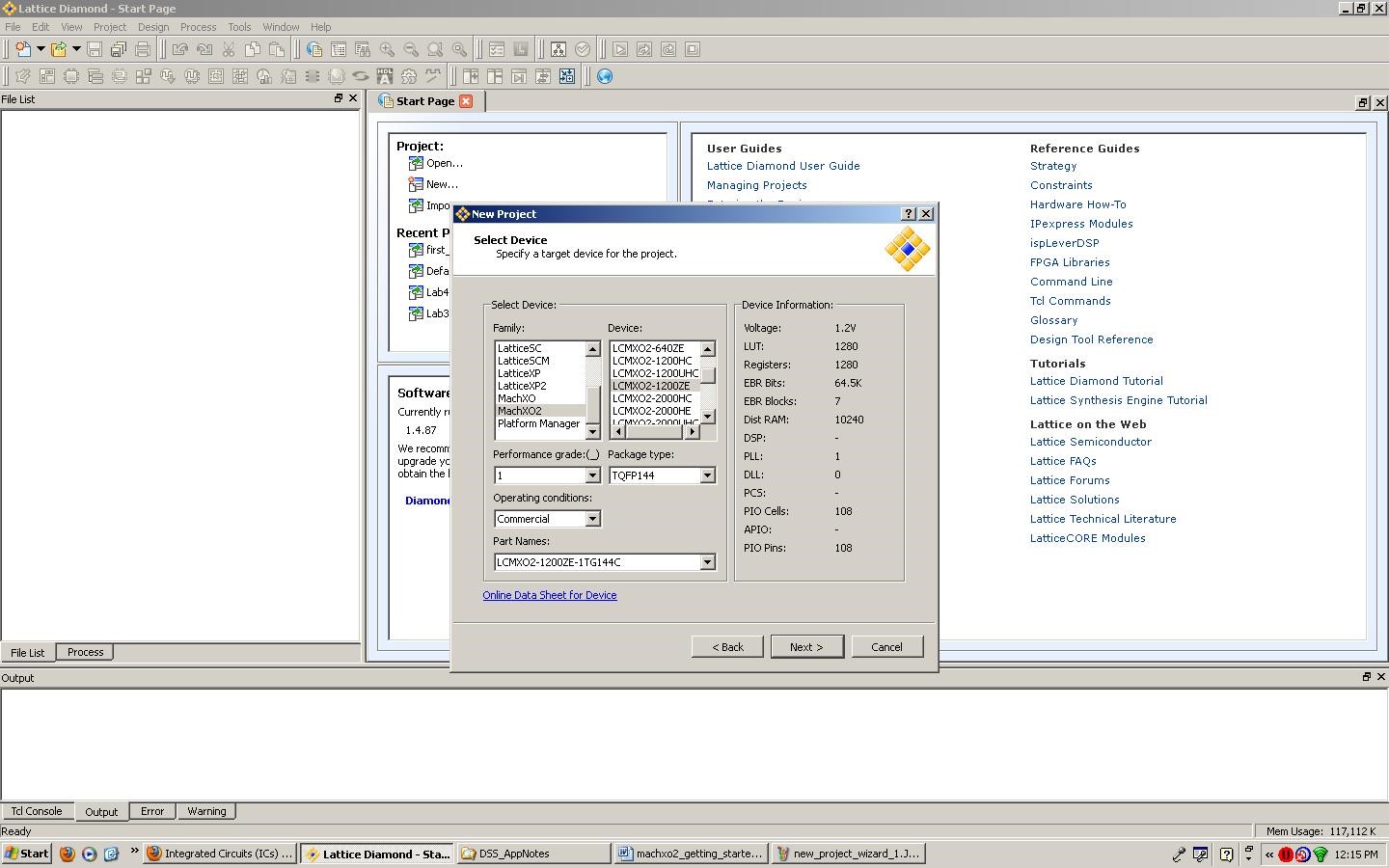

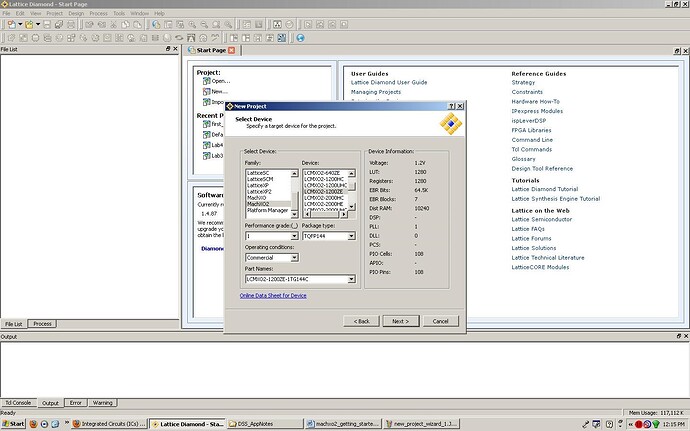

将器件系列指定为MachXO2 ，器件选择LCMXO2-7000HE 或LCMXO2-1200ZE （根据您拥有的开发板版本），封装类型选择TQFP144 ，性能等级选择4 （若使用7000HE）或1（若使用1200ZE），工作条件选择商用级。部分选项需优先选定，才能在下拉列表中显示正确的后续选项。完整器件型号LCMXO2-7000HE-4TG144C 或LCMXO2-1200ZE-1TG144C 将显示在部件名称文本框内，如图2所示。点击 " 下一步 "(Next) 。点击完成（ Finish ） 。
图 2. 选择器件型号。
代码输入与内部振荡器实例化

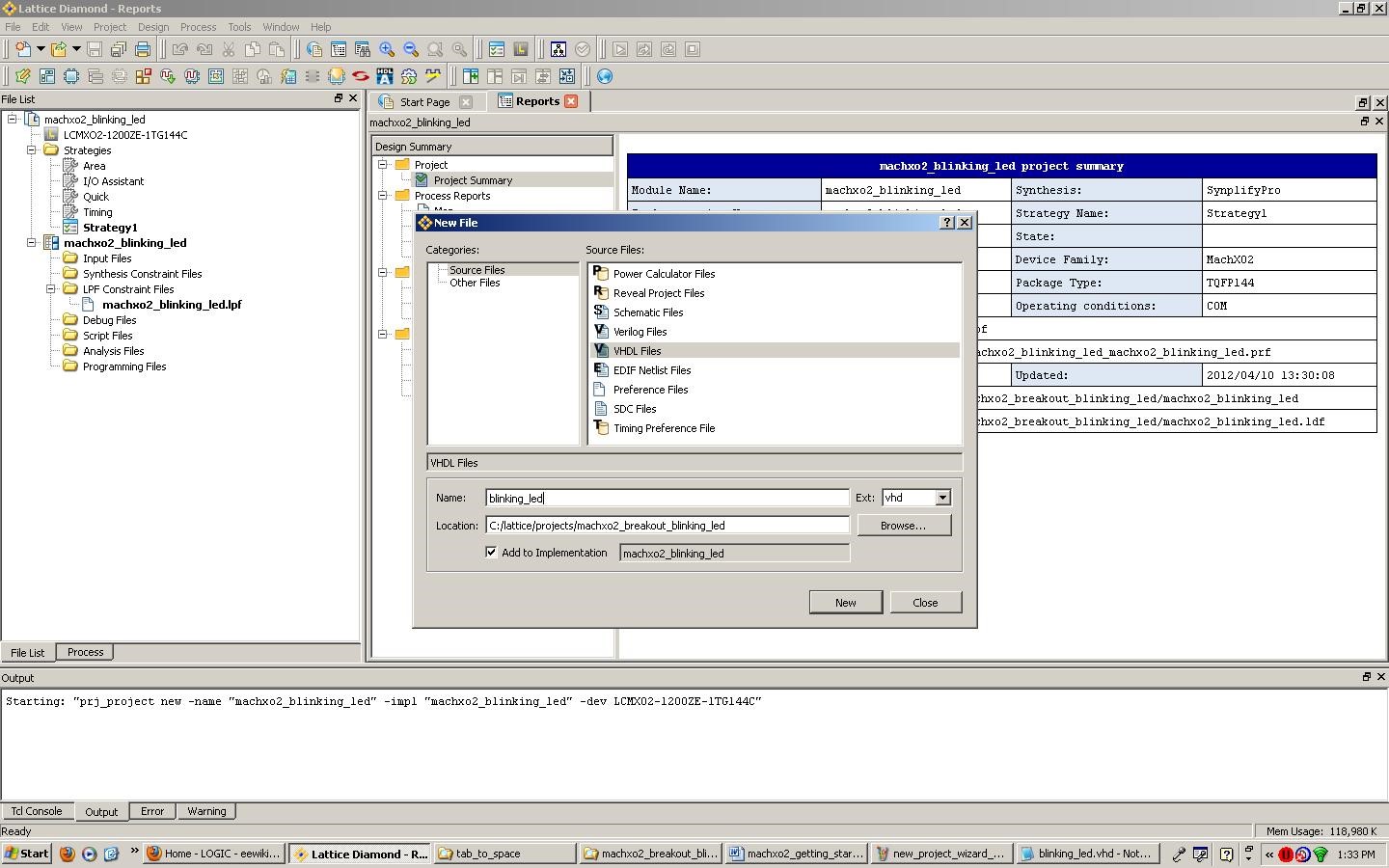

创建新源文件需选择：文件（ File ） →新建（ New ） →文件 … （ File… ） 如图3所示，选择源文件（ Source Files ） 类别为VHDL 文件 类型。命名新文件并点击新建（ New ） 。
图 3. 创建VHDL文件。
提供的blinking_led.vhd示例代码利用MachXO2内部振荡器实现LED每秒闪烁两次。要使用OSCH振荡器原语，必须实例化"lattice"或"machxo2"库：
LIBRARY lattice;
USE lattice.components.all;
LIBRARY machxo2;
USE machxo2.all;
OSCH组件声明如下：
COMPONENT OSCH
GENERIC(
NOM_FREQ: string := "53.20"); --53.20MHz, or can select other supported frequencies
PORT(
STDBY : IN STD_LOGIC; --'0' OSC output is active, '1' OSC output off
OSC : OUT STD_LOGIC; --the oscillator output
SEDSTDBY : OUT STD_LOGIC); --required only for simulation when using standby
END COMPONENT;
在本示例项目中，OSCH实例化方式如下：
OSCInst0: OSCH
GENERIC MAP (NOM_FREQ => "53.20")
PORT MAP (STDBY => '0', OSC => clk, SEDSTDBY => OPEN);
本页底部附录列出了OSCH支持的频率列表。
引脚分配与编译

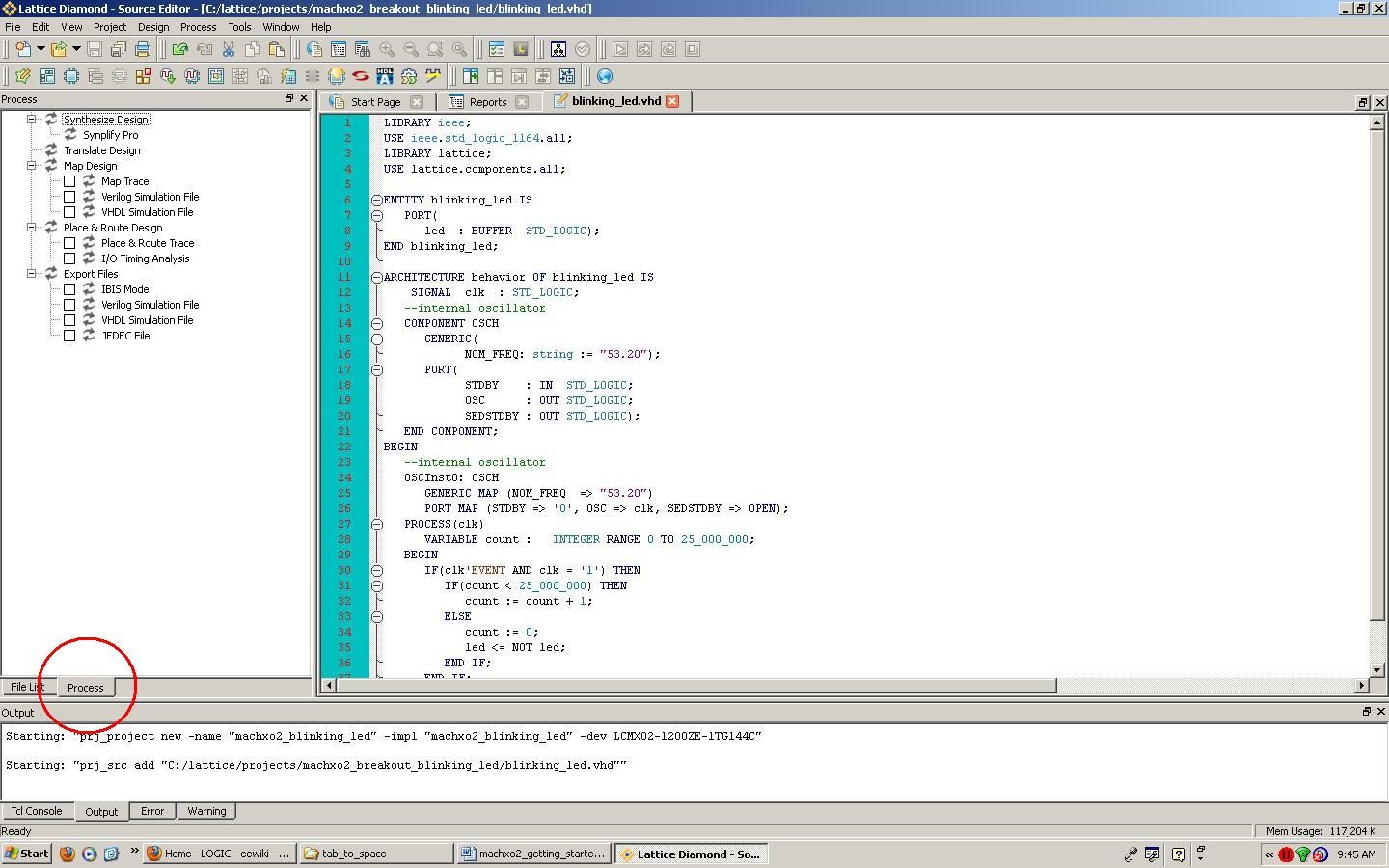

如图4所示选择Process Pane。在Process窗格中双击Translate Design 执行综合与转换。
图 4. 选择Process窗格。

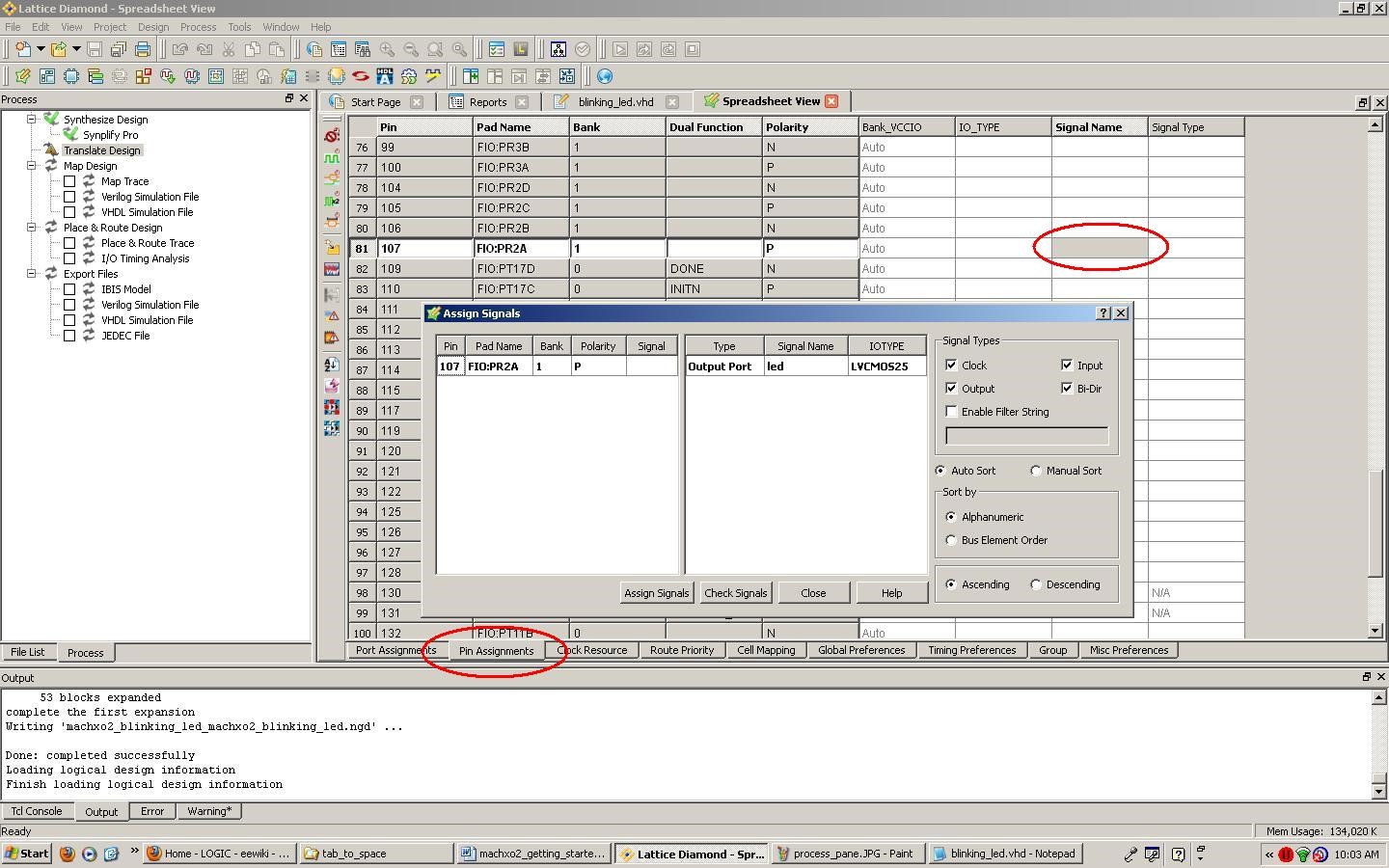

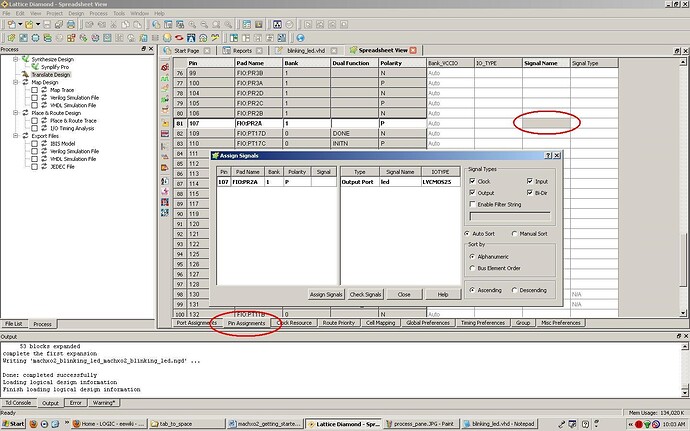

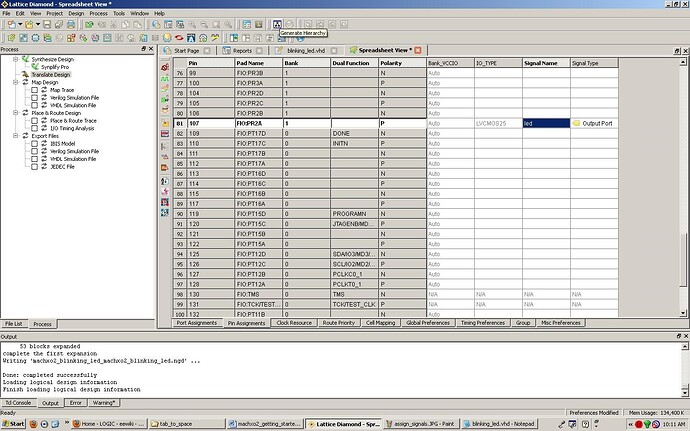

选择Tools → Spreadsheet View 。点击Spreadsheet View底部的Pin Assignments 标签。向下滚动直至出现引脚 107 。双击引脚107的Signal Name 列。Assign Signals 对话框如图5所示弹出。
图 5. 引脚分配。

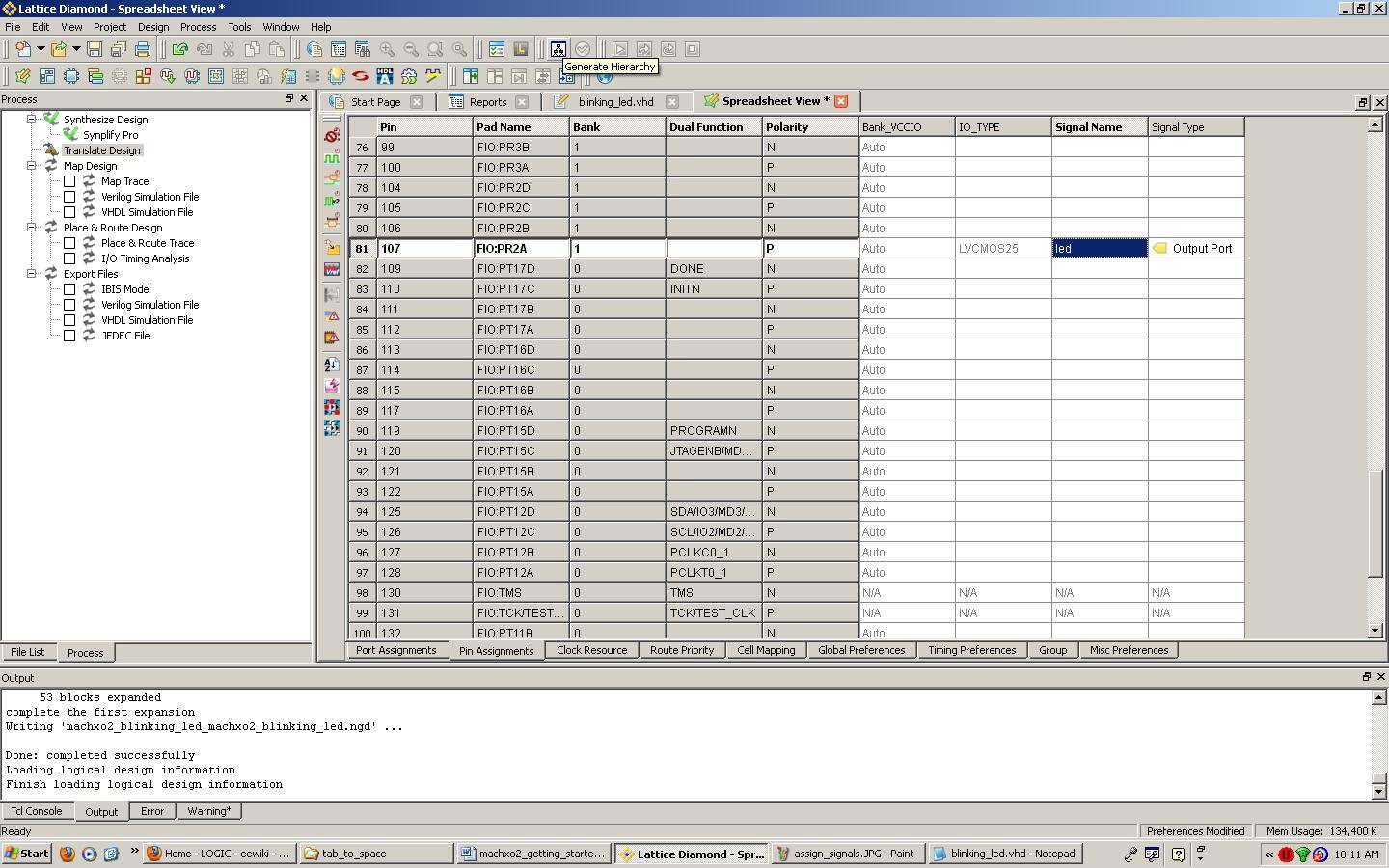

选择led 信号并点击Assign Signals ，将其分配至107号引脚。107号引脚连接MachXO2扩展板的D8 LED。图6显示最终信号分配结果。
图 6. 引脚分配完成。

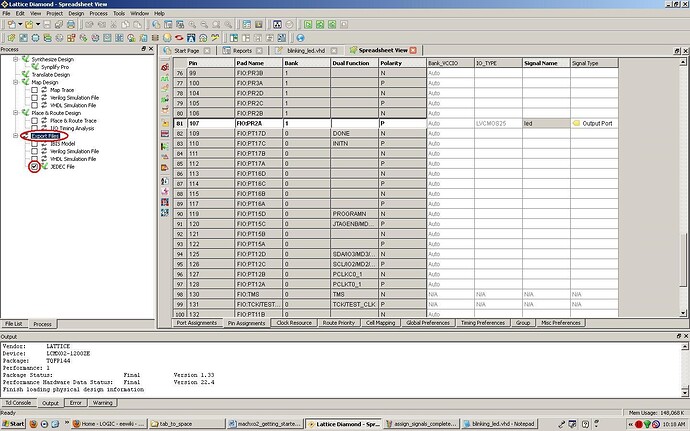

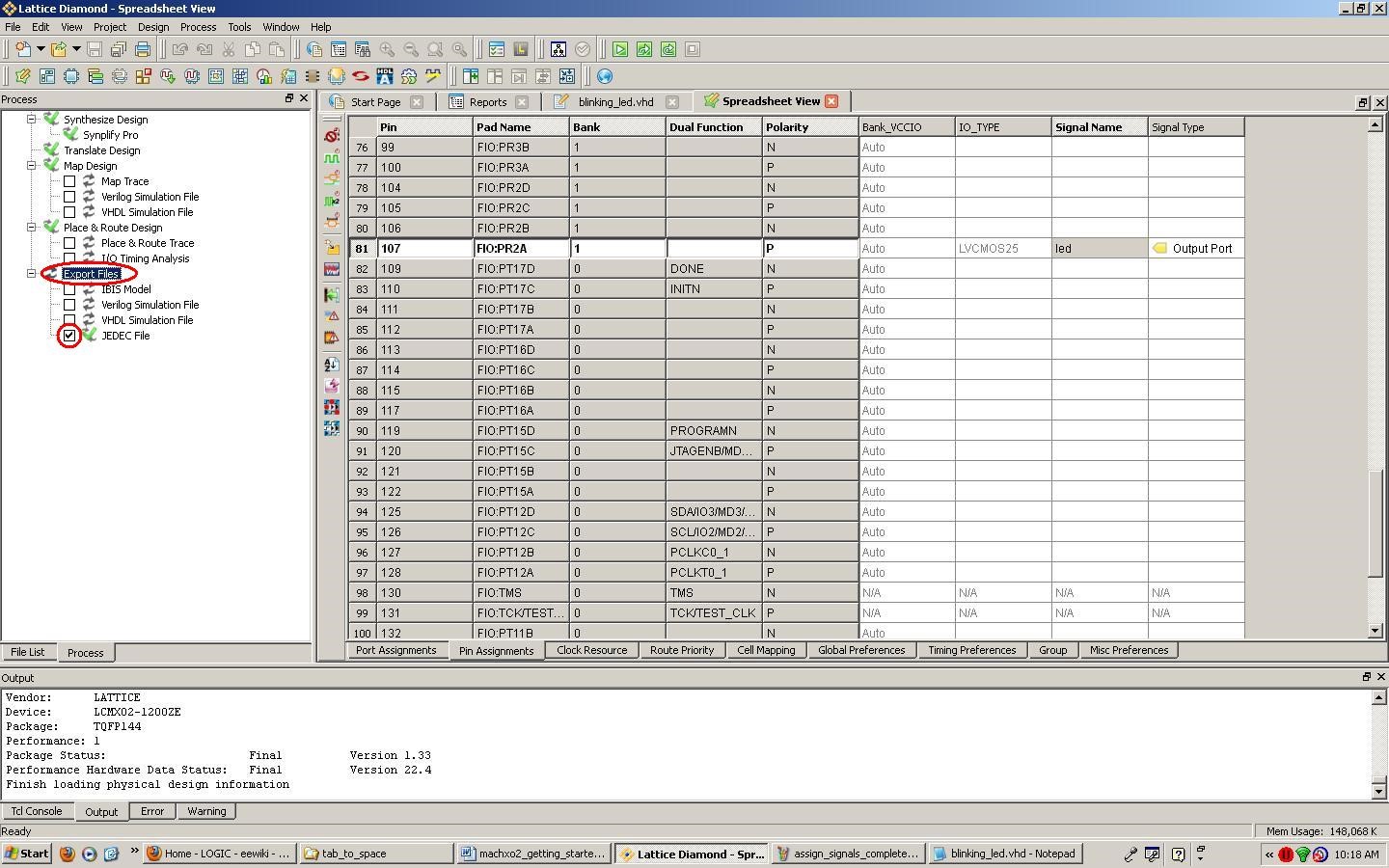

返回Process 窗格，勾选Export Files 下的JEDEC File 。双击Export Files 执行映射(Map)、布局布线（Place & Route），并生成JEDEC编程文件。若提示保存修改文件，请确认。图7展示了成功运行效果。
图 7. 编译成功
CPLD 编程
通过USB线将MachXO2开发板连接至电脑。

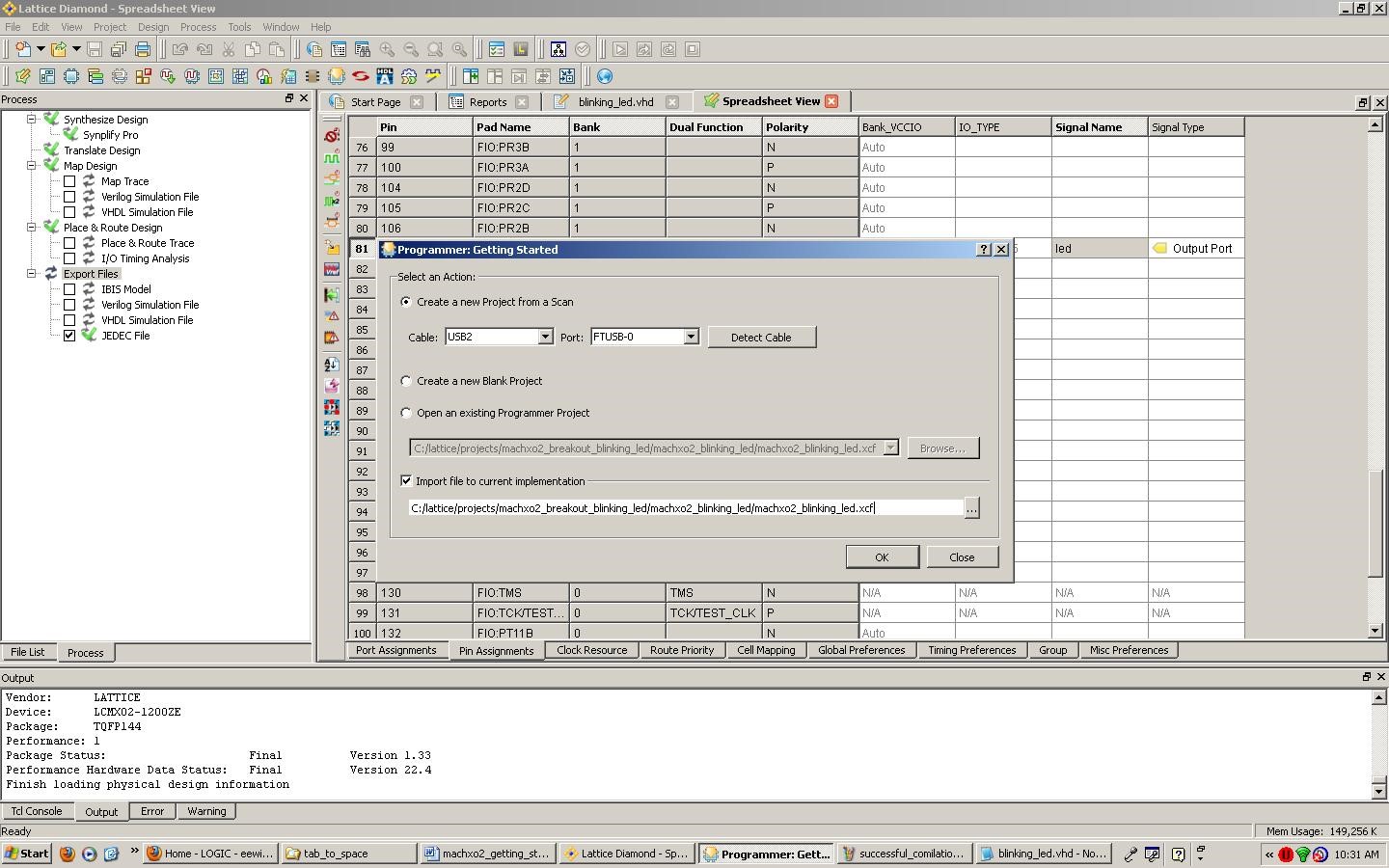

选择工具 (Tools) →编程器 ( Programmer)。编程器 : 启动 (Programmer: Getting Started) 对话框将打开，如图8所示。点击OK。
图 8. 打开编程器。

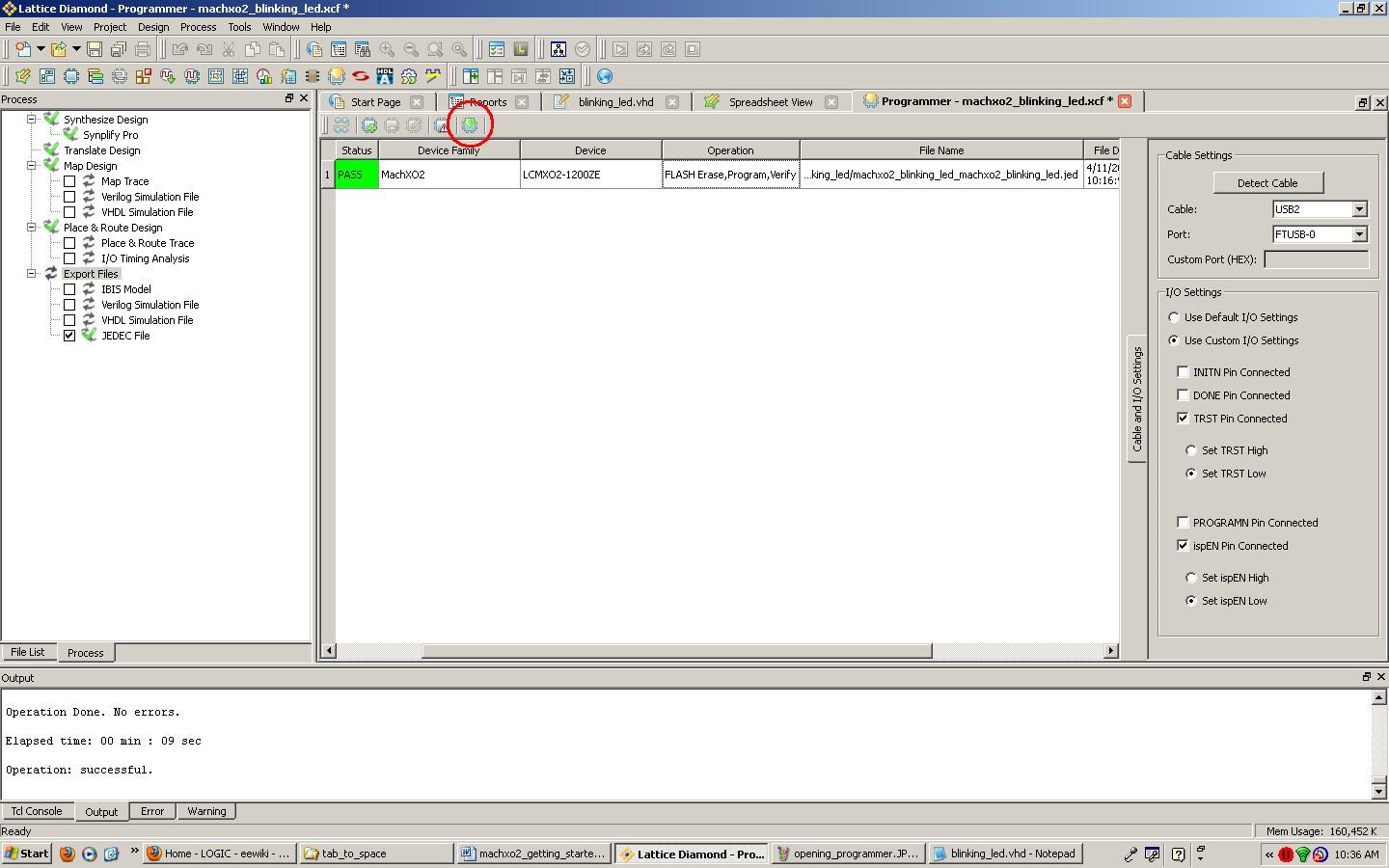

点击Program 图标。设备开始编程。完成后，状态指示灯将变为绿色，如图9所示。MachXO2开发板上的LED D8会以每秒一次的频率闪烁。
图 9. 编程成功完成。
结论
本教程通过Lattice Diamond软件和MachXO2开发板，演示了使用这些工具创建简单项目的基本步骤。
附录： OSCH 支持频率
默认频率为2.08MHz。支持频率（单位：MHz）包括：
2.08 4.16 8.31 15.65
2.15 4.29 8.58 16.63
2.22 4.43 8.87 17.73
2.29 4.59 9.17 19.00
2.38 4.75 9.50 20.46
2.46 4.93 9.85 22.17
2.56 5.12 10.23 24.18
2.66 5.32 10.64 26.60
2.77 5.54 11.08 29.56
2.89 5.78 11.57 33.25
3.02 6.05 12.09 38.00
3.17 6.33 12.67 44.33
3.33 6.65 13.30 53.20
3.50 7.00 14.00 66.50
3.69 7.39 14.78 88.67
3.91 7.82 15.65 133.00
