在选择不同形状的共模电感时，需要考虑电感的结构特点、性能特性以及应用场景的需求。以下是几种常见形状共模电感的特点和适用场景：
UU共模电感
特点：采用双U型磁芯对称结构，具有优异的共模噪声抑制能力，开放式磁路设计，散热性能良好，但磁通泄漏较大。
适用场景：适用于EMI滤波和信号完整性保护，常用于电源滤波和抑制传导干扰。

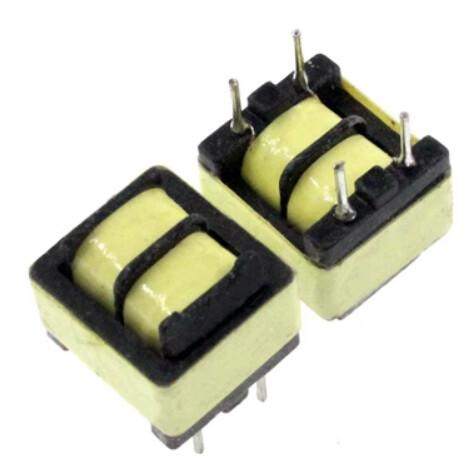

EE型共模电感
特点：由两个E型磁芯对合而成，磁路闭合度高，具有较高的电感量和效率，结构紧凑，适合自动化生产，但高频性能略显不足。
适用场景：广泛应用于电源转换器和功率电路中，适合用于功率转换部分的高效能量存储和传递。

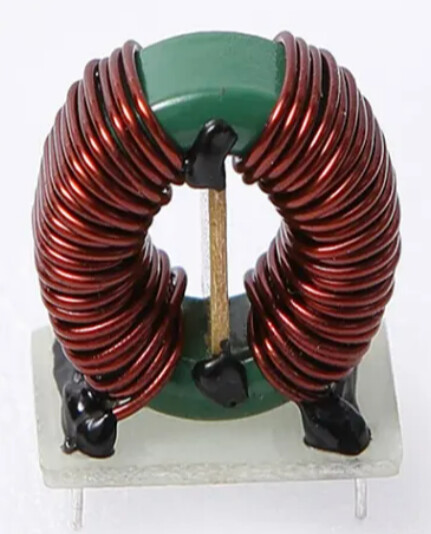

环形共模电感
特点：采用环形磁芯，磁路完全闭合，磁通泄漏极小，具有高电感量和Q值，绕线工艺复杂，成本较高。
适用场景：特别适合高频应用和需要高精度电感的场合，常用于射频电路和输出滤波环节。
扁平线共模电感
特点：成本较高，采用扁平形状的导线绕制在磁芯上，具有低直流电阻和良好的散热性能，适合空间有限和对散热要求高的场景。
适用场景：适用于对空间和散热有要求的场景，如便携式电子设备、高密度电路板等。
在选择共模电感时，应根据电路的具体需求和应用场景的限制，综合考虑电感的结构特点、性能特性和成本因素，以选择最适合的共模电感。
