代码下载
DAC AD7303 Pmod控制器(顶层文件):
pmod_dac_ad7303.vhd (8.5 KB)
双MOSI接口的SPI主控制器(必须包含在项目中):
spi_master_dual_mosi.vhd (9.7 KB)
特性
- 用于Digilent Pmod DA1模块(搭载ADI AD7303数模转换器)的精简接口VHDL源代码
- 通过简单并行接口同步控制Pmod模块上的双通道8位DAC
- 处理与DAC Pmod的所有串行通信
- 可配置系统时钟频率
简介
本文详述了与Digilent Pmod DA1模块(采用AD7303芯片)对接的VHDL组件，如图1所示。图2展示了该DAC AD7303 Pmod控制器在系统中的典型应用实例。如图所示，DAC Pmod控制器连接Pmod端口并执行指令来设置DAC输出。数据通过简单并行接口锁存，可连接至用户逻辑或FPGA的输入端口。

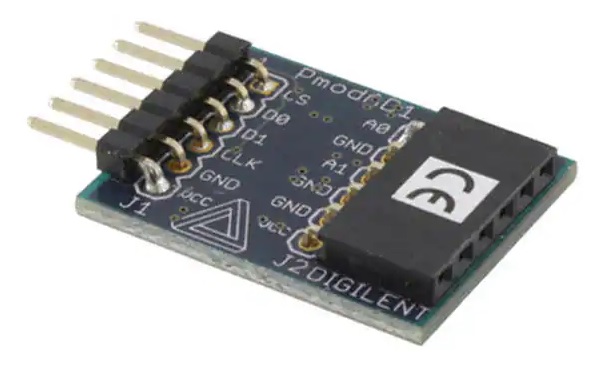

图 1. 适配AD7303的Digilent Pmod DA1模块

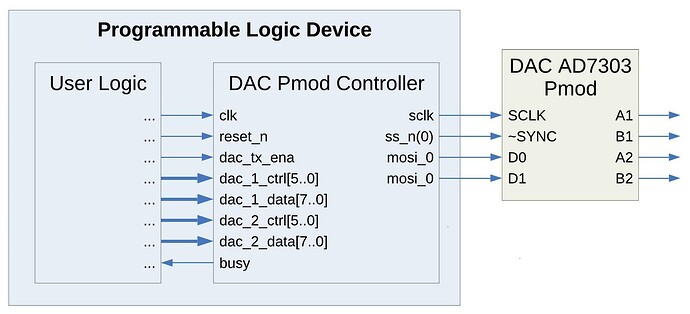

图 2. 示例实现
背景
Pmod DA1模块配备两片ADI AD7303双电压输出8位数模转换器，共提供4个DAC输出通道。转换器配置为使用DAC内部电压基准，并利用片内放大器实现轨到轨输出摆幅。通过最高30MHz的串行接口进行控制。Pmod DA1的电路设计支持同时写入两个DAC。
控制位
AD7303的两个通道通过发送控制字节和数据字节进行控制。由于Pmod DA1始终使用内部电压基准，此处仅展示控制字节的低6位。表1列出了控制位及其功能。表2展示了加载功能的真值表。表3说明了如何实现掉电功能。

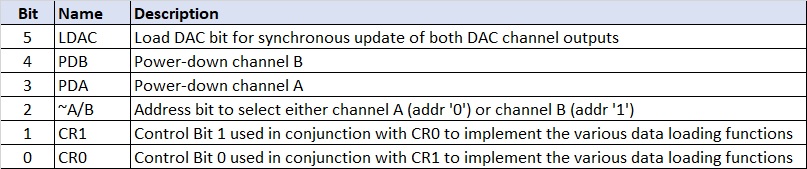

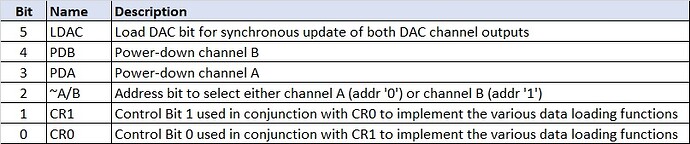

表 1. 控制位

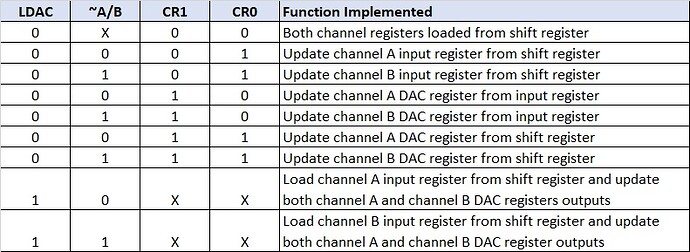

表 2. 加载功能真值表

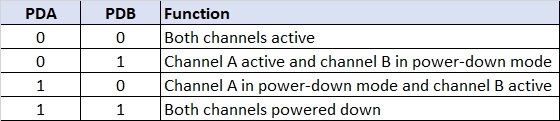

表 3 。 掉电真值表
操作原理
DAC Pmod控制器采用简易状态机，并基于eewiki提供的SPI主控组件修改版本来控制DAC Pmod。
状态机
该设计采用图3所示的状态机实现其操作。组件启动后立即进入开始（ start ） 状态。在此状态保持100微秒，确保Pmod有充足的上电时间。随后进入暂停（ pause ） 状态。此处确保与DAC的两次操作间隔至少33纳秒。此时撤销忙 (busy) 信号，表明DAC Pmod控制器已准备好与DAC Pmod进行新操作，并进入就绪 (ready) 状态。在就绪 (ready) 状态等待，直到dac_tx_ena 使能信号激活，随即锁存新操作的控制位和双DAC数据，进入 发送 数据 (send_data) 状态。在此状态下执行与Pmod的操作，同时与两个DAC通信，完成后返回暂停 (pause )状态。虽未图示，但任何时候重置组件都会使其返回开始（ start ） 状态。

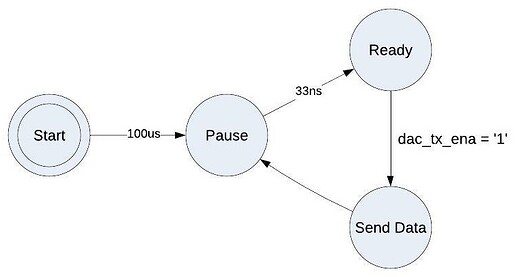

图 3. 状态图
SPI 主控
在send_data 状态期间，状态机控制一个SPI主设备组件与Pmod上的DAC进行通信。本设计中使用的SPI主设备是经过修改的流行SPI主设备版本，其文档和资源可在此处获取。此修改版本复制了原始版本中的MOSI逻辑，以提供两个独立的MOSI输出（mosi_0 和mosi_1 ）。输出的MOSI数据分别取自两个并行输入tx_data_0 和tx_data_1 。通过这种方式，SPI主设备可以使用单个SPI总线同时与两个独立的从设备进行独立数据通信。
SPI主设备配置为CPOL = 0和CPHA = 0，以满足AD7303转换器的要求。
时钟配置
通过为ENTITY中定义的GENERIC参数clk_freq 和spi_clk_div 赋值，配置该DAC Pmod控制器的时钟。clk_freq 参数必须设置为clk 输入端口提供的系统时钟频率（单位MHz）。公式1定义了spi_clk_div 值的计算方法。
其中fclk 表示所提供系统时钟的频率，单位为MHz。
例如，代码中指定的默认值为spi_clk_div = 1。这是因为该组件是在使用50 MHz系统时钟的情况下开发和测试的。50/60 = 0.83，向上取整为1。任何clk_freq ≤ 60 MHz都会导致默认的spi_clk_div = 1。
公式2定义了由此产生的串行时钟频率fsclk 。
此计算确保串行时钟低于DAC规定的最大通信频率30 MHz。当输入时钟频率（以MHz为单位）为60的整数倍时，通信速度最快。
事务
DAC Pmod控制器通过其busy 口输出指示其可用性。当busy 信号为’0’时，控制器准备接受发送到DAC Pmod的事务。置位dac_tx_ena 输入会锁存dac_1_ctrl、dac_1_data 、dac_2_ctrl 和dac_2_data 上的当前值。一旦锁存，控制器会置位busy信号，表示正在进行事务，当前不可用。当事务完成时，控制器再次取消busy 信号的置位，表示已准备好接受下一个请求。
事务示例

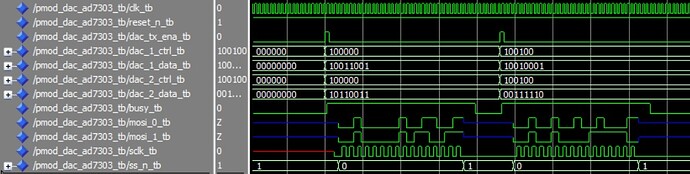

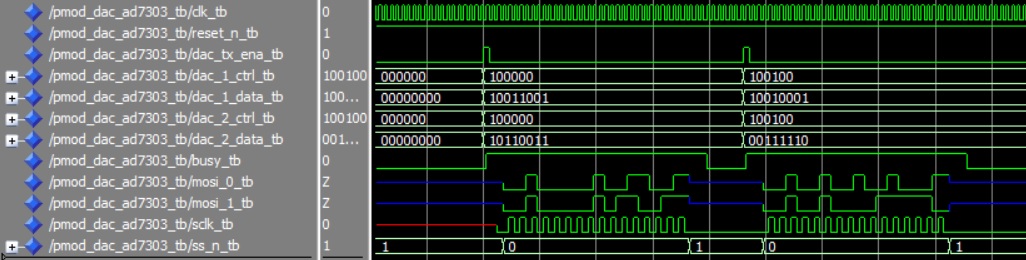

图4展示了一个事务示例。busy 信号为’0’。用户逻辑随后呈现控制位“100000”和数据“10011001”以写入DAC 1。同时呈现控制位“100000”和数据“10110011”以写入DAC 2。控制器置位busy 信号，表示请求已锁存，此时用户逻辑可以取消dac_tx_ena 信号的置位。控制器向DAC Pmod发送串行通信，完成后取消busy 信号的置位。随后，用户逻辑发起新事务，将控制位“100100”和数据“10010001”写入DAC 1，并将控制位“100100”和数据“00111110”写入DAC 2。
若 dac_tx_ena 信号未取消断言，新事务请求将在控制器就绪33纳秒后被锁存并开始。
图 4 。 事务处理示例
端口描述

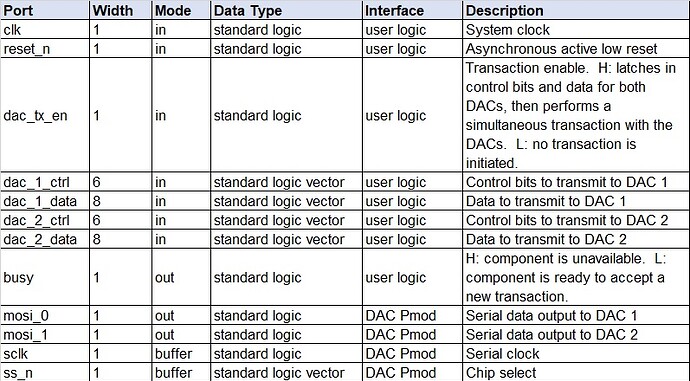

表4描述了DAC Pmod控制器的端口。

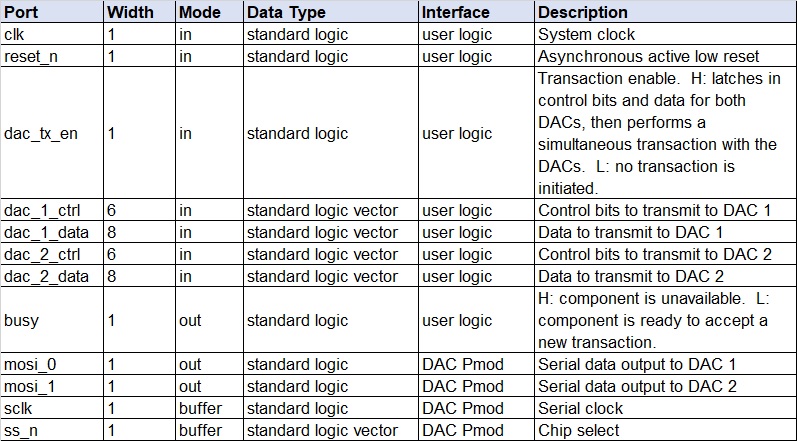

表 4 。 端口描述
连接方式

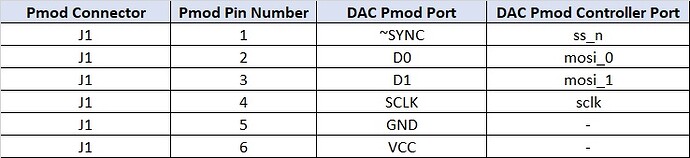

该Pmod配备一个6针连接器J1。表5提供了该连接器的引脚定义。需将DAC Pmod控制器的端口分配至FPGA引脚，这些引脚已按所列方式路由至连接器。
表 5 。 DAC Pmod引脚定义及与DAC Pmod控制器的连接
复位
reset_n 输入端口必须保持逻辑高电平，DAC Pmod控制器组件才能运行。该端口低电平时将异步复位组件。复位期间，组件会中止与DAC Pmod的当前事务，并将busy 输出置高表示不可用。复位释放后，DAC Pmod控制器将重新开始运行。
结论
该DAC Pmod控制器是可编程逻辑组件，用于连接Digilent的Pmod DA1至AD7303转换器。它通过简单的并行接口接收用户输入，同步控制Pmod上的两个转换器。
