SAR ADC输入开关又开关采样电容的存在，我们也会需要一个额外的驱动电路，其中也包括以一个用于给开关采样电容充电的RC电路。
关于SAR ADC原理，可以看下面帖子：

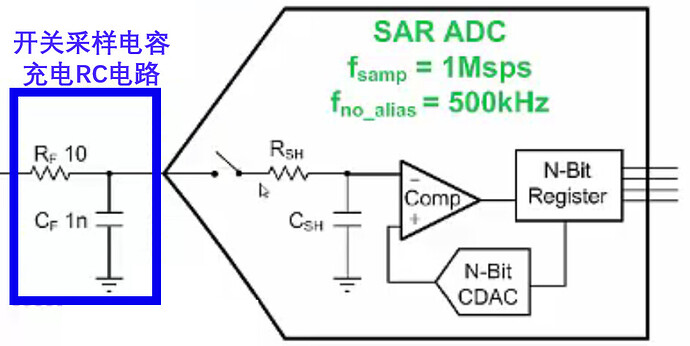

图 1 开关采样电容充电RC电路
我们知道实际信号频率大于1/2采样频率，就会发生混叠现象。
关于什么是频率混叠，可以看下面帖子：
浅谈模数转换器ADC频率混叠
浅谈Delta-Sigma (Σ-Δ) ADC抗混叠模拟前端设计
为了防止混叠，我们一般需要在ADC前面加一个RC组成的抗混叠滤波器。
对于SAR ADC来说，这个给开关采样电容充电的RC电路，能否同样起到抗混叠滤波器的功能？
有可能实现，但是不推荐。这个RC滤波器主要是用来给SAR ADC开关采样电容供电用的。如果又要兼顾抗混叠滤波器的功能，一定会在参数选择上会有所妥协。
而一般性的做法，如下图。在放大器的前面额外再增加一个抗混叠滤波电路。抗混叠滤波电路与开关采样电容充电RC电路分别有自己的频率响应。

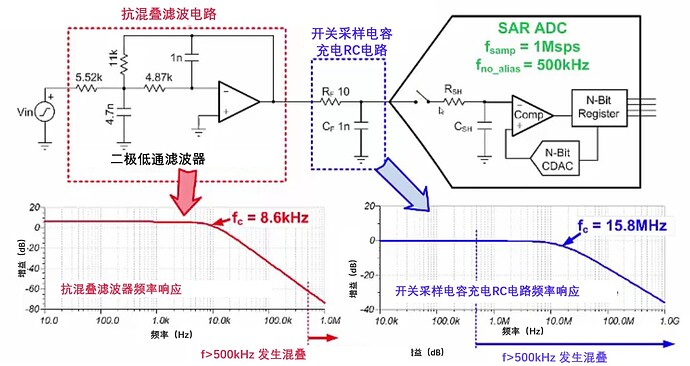

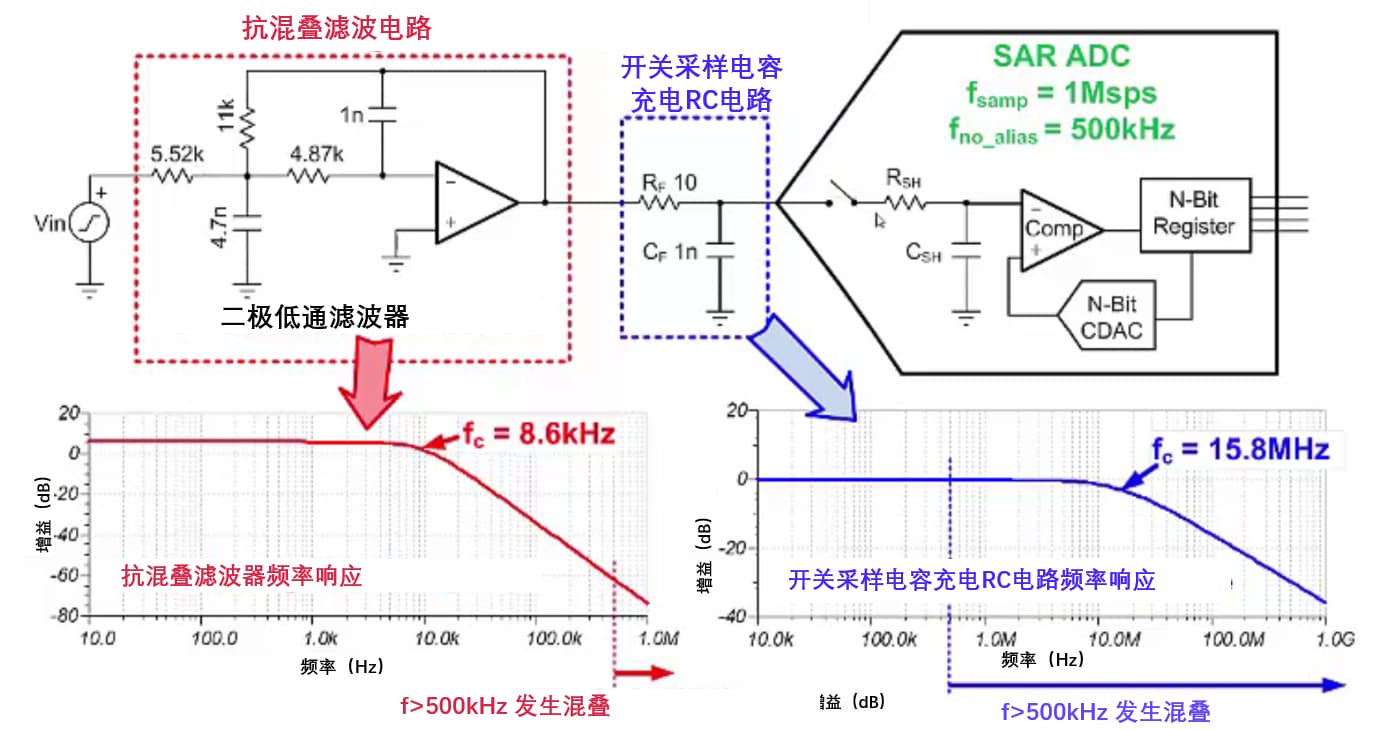

图 2 SAR ADC 抗混叠模拟前端实例 （图片来源于TI）
我们在分析一下上面的电路。采样频率为1Mhz，根据采样定理，当f>500kHz时发生混叠。
如上图，红色虚线框中是一个二极低通滤波器，作为抗混叠滤波器。截止频率fc=8.6kHz，当频率到500kHz，信号有-60dB的衰减，可以有效抗混叠。
如上图，蓝色虚线框中是一个一极低通滤波器，作为开关采样电容充电RC电路，主要满足对于SAR ADC采样电容供电的需求。截止频率fc=15.8MHz，当频率到500kHz，信号基本没有衰减，无法实现抗混叠。
