我曾经参加了一场关于 TE 全新 ECONIDUR 电镀工艺的精彩网络研讨会。出于职业习惯，我随即深入研究了连接器触点的相关技术领域。
过去近十年间，我一直将镀金触点奉为名副其实的 “行业标杆”。黄金具备更出色的导电性，能有效抗腐蚀，还拥有低插拔摩擦力的特性。在振动等严苛应用环境中，镀金触点的表现也十分稳定。我曾像 “黄金迷” 一样，笃信镀层含金量越高越好。
那么，黄金镀层的问题究竟出在哪？
黄金镀层的代价是双重的。它会直接抬高触点的生产成本，还会对生态环境造成沉重负担。金矿开采难度大，且会产生巨大的碳足迹。
我们不妨对比一下黄金与另一种性质相近的金属 —— 白银的开采数据。开采 1 吨白银，会产生 125 吨二氧化碳，消耗 250 兆瓦时的能源。你或许会认为黄金的开采数据与此相近，但事实恰恰相反。据贝尔方丹 2025 年的研究显示，开采 1 吨黄金产生的二氧化碳量是白银的 72 倍，能耗更是达到白银的 80 倍，具体数值分别为 9000 吨二氧化碳和 2 万兆瓦时能源。
遗憾的是，白银并不适合用作触点镀层材料，它极易发生氧化。正因如此，行业才需要不断寻找更理想的替代方案。
既然如此，为什么不减少黄金用量，仅在基底材料表面镀一层薄金呢？单纯的薄金镀层在连接器插拔过程中很容易磨损。这会导致基底材料暴露在外，进而面临腐蚀风险，甚至引发信号丢失问题。可想而知，在插拔频繁、存在振动或高湿度的恶劣环境中，这类连接器触点的失效风险会大幅上升。
这就将电子行业推向了一个两难的十字路口：要么采用足量黄金镀层，保障系统信号完整性；要么放弃黄金，牺牲连接器的互连性能。但实际上，我们还有第三种选择……
理想的解决方案该是什么样？
对于连接器触点而言，核心需求是保持抗腐蚀性和信号稳定性。TE ECONIDUR 工艺，为实现 “不牺牲环境的高性能触点” 提供了全新技术路径。
这款工艺的触点表层由两种金属构成：薄金镀层与镍磷合金镀层。该复合表层可有效抗腐蚀，降低插拔摩擦力，同时能应对振动环境的考验。中间的镍镀层充当扩散阻挡层，它能吸收应力，实现表层与基底材料的稳定衔接。底层的铜材则为触点提供了优异的导电与导热性能。
TE的内部测试与测算表明，将传统纯金镀层替换为 ECONIDUR 工艺后，二氧化碳排放量最高可减少 76%。当然，实际的环境影响会因具体应用场景、镀层厚度、连接器类型和引脚数量等因素而有所差异。

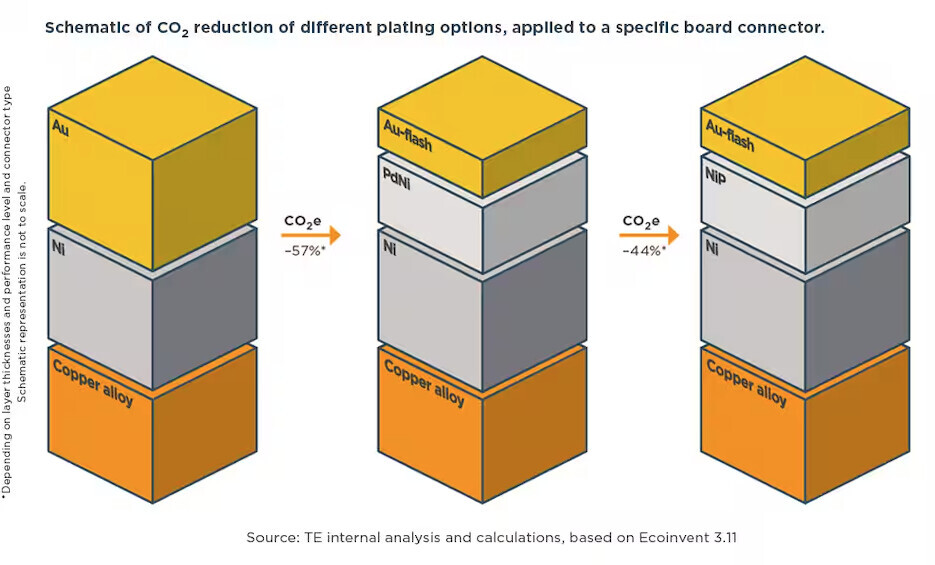

不同电镀方案的二氧化碳减排示意图（基于某款板对板连接器测试）
- 薄金 / 镍磷合金镀层：相对纯金镀层减排 57%
- 薄金 / 镍镀层：相对纯金镀层减排 44%基底材料均为铜合金
结论
总而言之，ECONIDUR 电镀工艺证明，高性能电触点不必以牺牲生态环境为代价。通过重新设计材料堆叠结构，TE 实现了黄金用量的精准减耗。这一创新让工程师既能获得符合预期的可靠性、导电性和耐用性，又能大幅降低传统镀金工艺带来的碳足迹。
随着可持续发展的要求日益提高，设计团队需要在性能与环保责任之间寻求平衡。ECONIDUR 这类创新技术，正引领行业走向全新未来。未来的 “行业标杆”，不仅意味着技术卓越，更代表着材料应用方式的智慧化与绿色化。
参考资料
- DigiKey：镀金触点与镀银触点的性能优势对比
- TE官网：ECONIDUR 电镀工艺详情页
