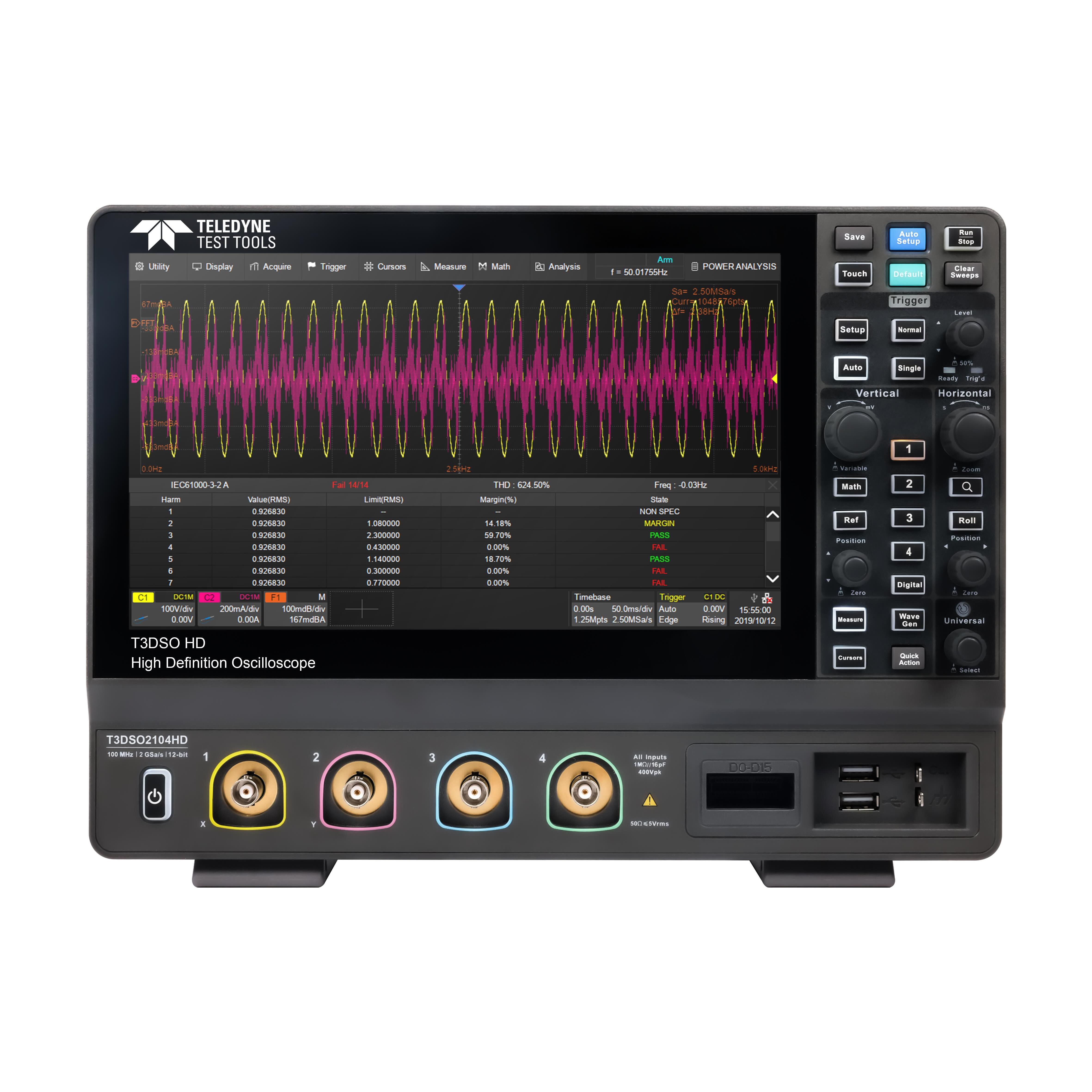

T3DSO2000HD 系列示波器
Teledyne LeCroy 的 T3DSO2000HD 系列示波器涵盖广泛的测量应用
Teledyne LeCroy T3DSO2000HD 系列台式示波器具有 4 通道型号,模拟带宽选项为 100 MHz、200 MHz 和 350 MHz。这些示波器使用 12 位高分辨率 ADC 和低噪声前端,提供令人印象深刻的噪声性能,可覆盖广泛的测量应用。每种型号均提供 2 GSa/s(交叉存取)的最大采样率和 200 Mpts(交叉存取模式下)的最大存储深度。MS 配置型号还标配一个 16 通道逻辑探头。
T3DSO2000HD 系列采用最新技术,最大波形捕获率可达100,000 wfm/s(普通模式,序列模式下可达 500,000 wfm/s),具有 256 级灰度等级显示功能和色温显示模式。它还采用了高灵敏度、低抖动的创新数字触发系统。
触发系统支持多种强大的触发模式,包括串行总线触发。历史波形记录、搜索和导航功能、模板测试、波特图、功率分析和直方图等工具可以捕获、存储和分析扩展的波形记录。T3DSO2000HD 还具有一系列令人印象深刻的测量和数学功能、25 MHz 任意波形发生器选项以及串行解码功能。10.1 英寸超大显示电容式触摸屏支持多点触摸手势,加入人性化的 UI 设计,提高操作效率。它还支持鼠标控制和通过 LAN 的远程网络控制。
- 12 位模数转换器 (ADC),采样率高达 2 GSa/s
- 前端 70 μVRMS 噪声基底,500MHz 带宽和 0.5% DC 增益精度
- 4 个模拟通道,带宽高达 350 MHz
- 波形捕获速率最高 100,000 wfm/s(正常模式)和 500,000 wfm/s(顺序模式)
- 支持 256 级强度分级和彩色显示模式
- 每通道高达 200 Mpts 的记录长度
- 串行总线触发和解码器支持协议 I²C、SPI、UART、CAN、LIN、CAN FD、FlexRay、I²S、MIL-STD-1553B、SENT 和 Manchester
- MSO – 16 个数字通道(DSO 型号为可选,MS 型号为标准)
- 内置 25 MHz 波形发生器
- 历史波形记录(历史)功能,最大记录波形长度为 80,000 帧
- 50 多个参数的自动测量支持直方图、轨迹、趋势、门控测量的统计以及数学、历史和参考测量
- 2 条数学轨迹(2 Mpts FFT、加、减、乘、除、积分、微分、平方根等),支持公式编辑器
- 高速基于硬件的平均值,ERES;高速基于硬件的模板测试功能,带有用于创建用户定义模板的模板编辑器工具
- 接口包括 USB 主机、USB 设备 (USBTMC)、LAN (VXI-11/telnet/socket)、通过/失败、触发输出
- 内置 Web 服务器,支持使用 Web 浏览器通过 LAN 口进行远程控制;支持 SCPI 远程控制命令,支持外接鼠标、键盘
T3DSO2000HD Series Oscilloscopes
图片 | 制造商零件编号 | 描述 | 带宽 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|---|
T3DSO2104HD | TELEDYNE LECROY, 100 MHZ, 2 GS/S | 100 MHz | 4 - 立即发货 | $45,781.43 | 查看详情 | ||
T3DSO2104HD-MS | TELEDYNE LECROY, 100 MHZ, 2 GS/S | 100 MHz | 2 - 立即发货 | $47,773.62 | 查看详情 | ||
T3DSO2204HD | TELEDYNE LECROY, 200 MHZ, 2 GS/S | 200 MHz | 6 - 立即发货 | $55,742.54 | 查看详情 | ||
T3DSO2204HD-MS | TELEDYNE LECROY, 200 MHZ, 2 GS/S | 200 MHz | 2 - 立即发货 | $57,734.81 | 查看详情 | ||
T3DSO2354HD | TELEDYNE LECROY, 350 MHZ, 2 GS/S | 350 MHz | 4 - 立即发货 | $69,727.96 | 查看详情 | ||
T3DSO2354HD-MS | TELEDYNE LECROY, 350 MHZ, 2 GS/S | 350 MHz | 2 - 立即发货 | $71,720.23 | 查看详情 |
