            CUS250M 系列 2" x 4" 250 W 电源
                    TDK-Lambda 的 CUS250M 系列已通过工业 IEC 62368-1 和医疗 IEC 60601-1 认证，适用于 I 类和 II 类设施

TDK-Lambda 的 CUS250M 系列为 2" x 4" 250 W 电源，其机械布局可让器件通过底板实现对流和传导冷却，从而提供静音冷却。该系列已通过 I 类和 II 类（无需接地）设施的工业 IEC 62368-1 和医疗 IEC 60601-1 标准认证。应用包括医疗、家庭保健、牙科、测试、测量、广播、专业音频和工业设备。

CUS250M 系列提供 12 V 和 24 V 输出电压。还可以调整输出以适应非标准电压。CUS250M 的工作输入电压范围为 85 V_AC 至 264 V_AC，并具有小于 150 µA 的低对地漏电电流，包括所有公差。触摸电流 <10 µA（I 类）和 <70 µA（II 类）。

在无外部空气的情况下进行传导冷却时，CUS250M 可在 -20°C 至 +50°C 的环境温度下提供高达 250 W 的功率。在适当降额的情况下，也可以在高达 +80°C 的温度下运行。利用 1 m/s 的外部气流或可选的集成风扇，可在 +70°C 下实现高达 125 W 的输出功率，因为电源的效率高达 94%，产生的内部热量较少。在 25%、50%、75% 和 100% 负载下测得的平均效率大于 91%，输出抑制时的卸载功耗小于 0.5 W。

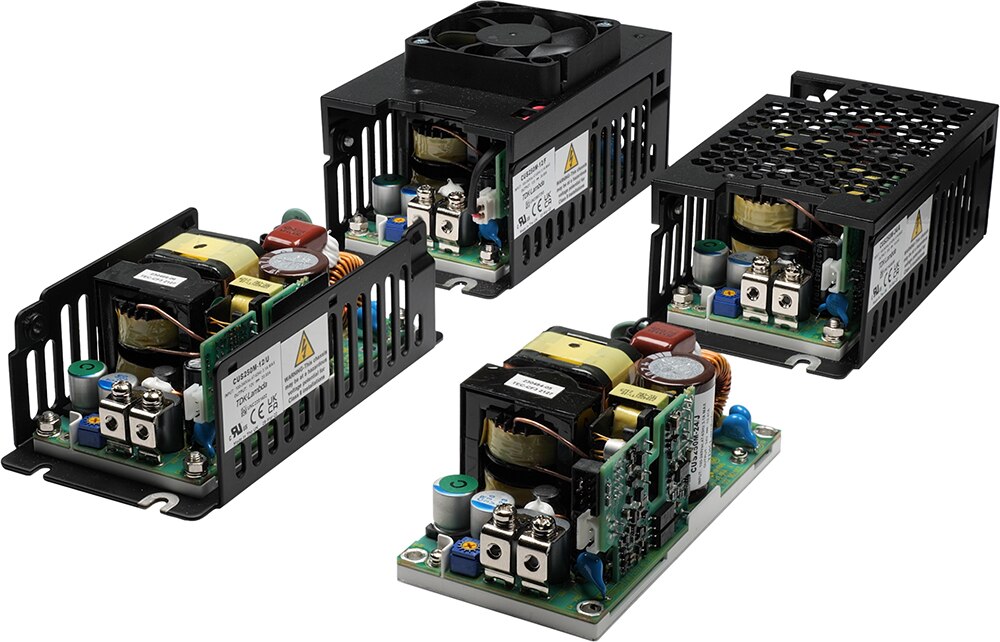

CUS250M 的选项包括 5 V 0.1 A 待机电压、远程开/关（禁止或启用）、DC OK 和 AC 故障信号，以及开放式框架、U 通道、带盖 U 通道或顶部安装风扇机械结构。

该产品旨在最大限度地减少电解电容器的热降解。使用聚合物输出电容器，提供低 ESR 和高纹波电流容限。高压大容量储能电容器位于 PCB 的边缘，以最大限度地减少温升。元件布局提高了对流和强制通风的冷却效果，从而提高了可靠性和延长现场寿命。PCB 底部精心的元件布局可将热量均匀分布到整个底座，从而改善热传导。独特的输出端子/扼流圈组合（专利申请中）降低了共模输出噪声。

输入到输出隔离度为 4,000 V_AC (2 x MoPP)，输入到地隔离度 1,500 V_AC (1 x MoPP)，输出到地隔离度为 1,500 V_AC (1 x MoPP)，适用于 B 和 BF 级医疗设备。安全认证符合 IEC/EN 60601-1、ES 60601-1 和 IEC/EN/CSA/UL 62368-1，并且 CE/UKCA 标记符合低电压、EMC 和 RoHS 指令。CUS250M 符合 IEC/EN 60335-1 和 IEC/EN 61010-1 标准。该系列符合 EN 55011-B、EN 55032-B 辐射和传导噪声标准（I 类和 II 类），并符合 EN 60601-1-2:2015（第 4 版）和 EN 61000-4 抗扰度标准。

特性

利用对流和传导冷却功率高达 250 W
B 类传导和辐射 EMI，具有显著裕度
通过 IEC 62368-1 和 IEC 60601-1 标准认证

符合 IEC/EN 60335-1 和 IEC/EN 61010-1
紧凑的 3" x 5" x 1.56" 尺寸
外壳和冷却选项

应用

医疗设备
家庭护理设备
牙科
测试与计量
广播
专业音响

工业设备
I 级和 II 级设施
B 和 BF 类医疗设备
高环境温度环境
家用和类似用途电器

CUS250M Series 2” x 4” 250 W Power Supplies

制造商零件编号	描述	可供货数量	价格	查看详情
CUS250M-12	AC/DC CONVERTER 12V 250W	3 - 立即发货 293 - 厂方库存	$1,137.82	查看详情
CUS250M-12/A	AC/DC CONVERTER 12V 250W	7 - 立即发货 108 - 厂方库存	$1,304.55	查看详情
CUS250M-12/F	AC/DC CONVERTER 12V 250W	8 - 立即发货 45 - 厂方库存	$1,479.98	查看详情
CUS250M-12/FJ	AC/DC CONVERTER 12V 250W	9 - 立即发货 45 - 厂方库存	$1,638.26	查看详情
CUS250M-24/U	AC/DC CONVERTER 24V 250W	6 - 立即发货 95 - 厂方库存	$1,273.11	查看详情
CUS250M-24/AJ	AC/DC CONVERTER 24V 250W	6 - 立即发货 41 - 厂方库存	$1,462.82	查看详情
CUS250M-12/UJ	AC/DC CONVERTER 12V 250W	9 - 立即发货 45 - 厂方库存	$1,431.38	查看详情
CUS250M-24/F	AC/DC CONVERTER 24V 250W	5 - 立即发货 45 - 厂方库存	$1,479.98	查看详情
CUS250M-12/AJ	AC/DC CONVERTER 12V 250W	3 - 立即发货 45 - 厂方库存	$1,462.82	查看详情
CUS250M-24	AC/DC CONVERTER 24V 250W	4 - 立即发货 96 - 厂方库存	$1,137.82	查看详情
CUS250M-24/J	AC/DC CONVERTER 24V 250W	6 - 立即发货 154 - 厂方库存	$1,296.09	查看详情
CUS250M-12/U	AC/DC CONVERTER 12V 250W	7 - 立即发货 90 - 厂方库存	$1,273.11	查看详情
CUS250M-24/A	AC/DC CONVERTER 24V 250W	0 - 立即发货 86 - 厂方库存	$1,185.92	查看详情
CUS250M-12/J	AC/DC CONVERTER 12V 250W	8 - 立即发货 82 - 厂方库存	$1,296.09	查看详情
CUS250M-24/FJ	AC/DC CONVERTER 24V 250W	9 - 立即发货 45 - 厂方库存	$1,638.26	查看详情
CUS250M-24/UJ	AC/DC CONVERTER 24V 250W	7 - 立即发货 45 - 厂方库存	$1,431.38	查看详情
