PE46120 单片相位和幅值控制器 - Doherty

pSemi 提供 PE46120 UltraCMOS® 单片相位和幅值控制器

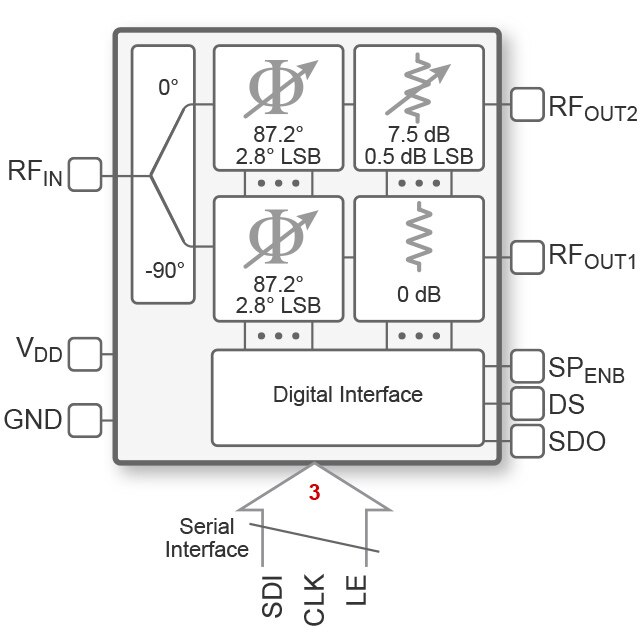

Peregrine 的 PE46120 单片相位和幅值控制器图片pSemi 的 PE46120 是一款 HaRP™ 技术增强型单片相位与幅度控制器 (MPAC-Doherty),专用于精确控制两个独立射频路径的相位和幅值。该器件对系统性能进行了优化并减少了发射器制造成本,这种发射器采用对称或非对称功率放大器设计,以便有效处理峰值与平均值比较大的信号。这种单片 RFIC 集成了一个 90° RF 分离器、多个数字式移相器、一个数字式步进衰减器以及一个低电压 CMOS 串行接口。该器件的相位范围为 87.2°(步长值 2.8°)、衰减范围为 7.5 dB(步长 0.5 dB),同时在 1.8 GHz 至 2.2 GHz 范围内具有出色的相位和幅值精确度。相对于模块化竞争解决方案,PE46120 还具有超凡的线性度、高输出端到端隔离能力以及极低的功耗。

查看大图

特性
  • 90° 相位分离器
  • 5 位数字式移相器:范围 87.2°、分辨率 2.8°
  • 4 位数字步进衰减器:范围 7.5 dB、分辨率 0.5 dB
  • 32 引线 6 mm x 6 mm QFN 封装
  • 高功率处理能力、出色的线性度
    • P0.1dB:+35 dBm
    • 输入 IP3:+60 dBm

PE46120 Amplitude Controller

图片制造商零件编号描述射频类型辅助属性可供货数量价格
5-BIT DPS/4-BIT DSA 2GHZ 32QFNPE46120A-X5-BIT DPS/4-BIT DSA 2GHZ 32QFN--0 - 立即发货
1 : ¥193.35
剪切带(CT)
500 : ¥135.13
卷带(TR)
1 : ¥193.35
Digi-Reel® 得捷定制卷带
查看详情

Evaluation Board

图片制造商零件编号描述频率内含物天线类型可供货数量价格查看详情
EVAL BOARD FOR PE46120EK46120-02EVAL BOARD FOR PE461201.8GHz ~ 2.2GHz-0 - 立即发货
1 : ¥3,847.33
查看详情
发布日期: 2015-09-24
